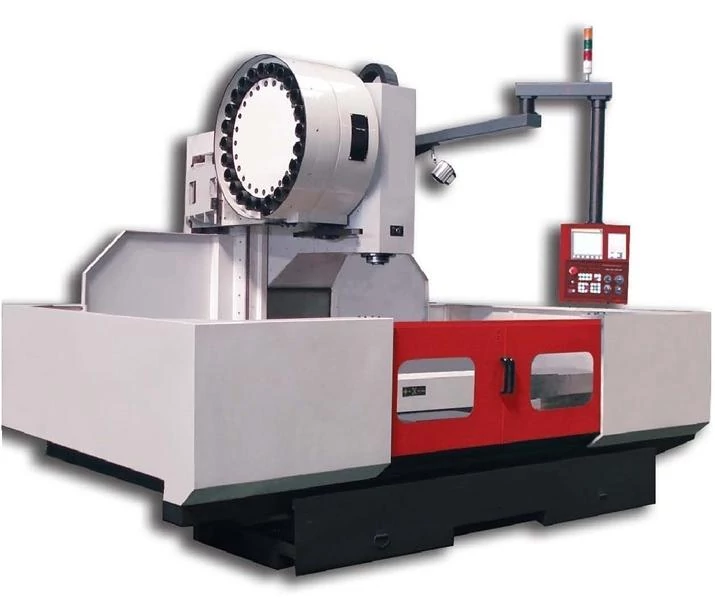

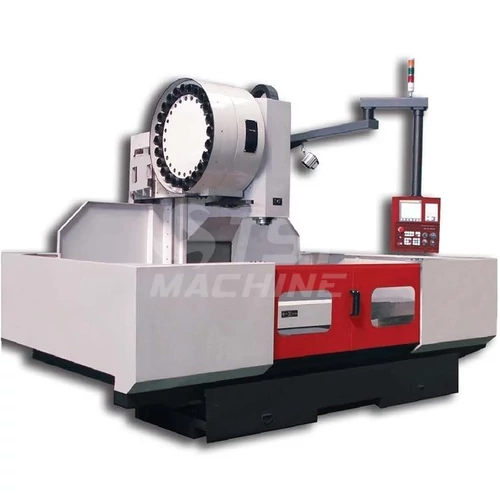

Edumill-2090A Függőleges CNC megmunkálóközpont
Eastern Servce GroupLeírás és Paraméterek
EDUMILL-2090A Függőleges CNC megmunkálóközpont
Főbb jellemzői:
• SIEMENS 840 D Digitális CNC vezérlés
• SIEMENS Szervo hajtások és motorok
• SIEMENS Főmotor 18,5 kW
• LSK típusú C3 pontossági kategóriájú golyósorsók
• BT50-es nagypontosságú hűtött főorsó
• Orsón keresztüli hűtés
• Zárt burkolat
• ZF előtét hajtómű
• 32 férőhelyes lánctár kétkaros cserélővel
• Elektromos kézi kerék
• Munkalámpa
• Lamellás rendszerű forgácskotró
• Automata központkenés
• Kezelőszerszámok
• Magyar nyelvű programozási leírás
• Rövid magyar nyelű kezelési és karbantartási leírás
Főbb jellemzői:
• SIEMENS 840 D Digitális CNC vezérlés
• SIEMENS Szervo hajtások és motorok
• SIEMENS Főmotor 18,5 kW
• LSK típusú C3 pontossági kategóriájú golyósorsók
• BT50-es nagypontosságú hűtött főorsó
• Orsón keresztüli hűtés
• Zárt burkolat
• ZF előtét hajtómű
• 32 férőhelyes lánctár kétkaros cserélővel
• Elektromos kézi kerék
• Munkalámpa
• Lamellás rendszerű forgácskotró
• Automata központkenés
• Kezelőszerszámok
• Magyar nyelvű programozási leírás
• Rövid magyar nyelű kezelési és karbantartási leírás
| Gép típus | EDUMILL-2090A |
| Cikkszám | S-EDUMILL-2090A |
| Vezeték típus: edzett lapos / lineár | Edzett köszörűlt |
| Vezérlés típusa (controller type) | SIEMENS 840D |
| Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) | Függőleges |
| További CNC tengely van/nincs (Addition CNC axis) | opció |
| Asztal hossz (Table length) | 2000 mm |
| Asztal szélesség (Table width) | 900 mm |
| Főorsó meghajtása ( Spindle drive) | ZF hajtómű |
| Fokozatok száma (Gear step) | 2 db |
| Max. teljesítmény (Spindle motor) | 18.5 kW |
| X-tengely gyorsmenet (Rapid feed X axis) | 16 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 16 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 16 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 16000 |
| Szerszámtár férőhely (Too storag capacity) | 32 db |
| Szerszámtár férőhely opció (Tool storage capacity option) | 24 db |
| Csereidő szerszám/szerszám (Tool to tool change time) | 6 sec |
| Csereidő forgács/forgács (Chip to chip change time) | 8 sec |
| Paletta cserélő van / nincs (APC) | nincs |
| Pozicionálási pontosság (Positioning accuracy) | 0.025 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.015 mm |
| Opcionális vezérlések (Optional CNC controller) | SIEMENS 828, FANUC MiOD |
| Hűtővízrendszer nyomása ( pressure of coolant system) | 6 Mpa |
| Gép magasság (Machine height) | 3500 mm |
| Gép szélesség (Machine width) | 3700 mm |
| Gép hossz (Machine lenght) | 7000 mm |
| Gép súly (machine weight) | 18000 kg |
