Leírás és Paraméterek
- A gép a jól ismert Eduturn esztergacsalád 21. század követelményeinek megfelelően átgondolt, újratervezett változata.
- Monoblock ágyszerkezet teljes egészében öntvénybő, a gömbgrafitos vázszerkezet nagy merevséget és kiváló rezgéscsillapító hatást biztosít nehéz forgácsolási körülmények esetén is.
- Teljes hosszon edzett és köszörült vezetékek HRC50
- Ipari és oktatási feladatokra is egyaránt megfelel Siemens/Fanuc/Fagor vezérlésekkel választható igy széles körben alkalmazható
- Minden olyan "beégetett" ciklust tartalmaz grafikus támogatással már alap Siemens 808D kivitelben is, ami megkönnyíti a munkavégzést és gyors programozást és átállást biztosít
- SIEMENS 808D vagy 828D esetleg Fanuc 0I TF vezérlővel kérhető
- A Pozícionálási pontosságot a gondosan elkészített vezetékrendszer,és az előfeszített golyósorsók biztosítják
- A kényelmes nullpontfelvételt hordozható kézi kerék segíti.
- Gépeinket bármilyen színösszeállításban kérhetik vásárlóink
- Több Magyarországi referenciával és elégedett ügyféllel
- Opcionálisan: forgácskihordó, patronos tokmány, száladagoló, SIEMENS 828D vezérlő rendelhető
Alapfelszereltség:
- Hidraulikus tokmány kemény és puhapofával
- Elektromos 8 állású revolverfej
- Kezelő szerszámok
- Angol nyelvű kezelési leírás
- Siemens 808D Magyar nyelvű vezérlő
Opcionálisan:
- Patronos tokmány patronokkal 15db (5-6-8-10-12-14-16-18-20-22-25-30-32-35-40)
- Hidraulikus revolverfej
- Siemens 828D vezérlés
- Monoblock ágyszerkezet teljes egészében öntvénybő, a gömbgrafitos vázszerkezet nagy merevséget és kiváló rezgéscsillapító hatást biztosít nehéz forgácsolási körülmények esetén is.
- Teljes hosszon edzett és köszörült vezetékek HRC50
- Ipari és oktatási feladatokra is egyaránt megfelel Siemens/Fanuc/Fagor vezérlésekkel választható igy széles körben alkalmazható
- Minden olyan "beégetett" ciklust tartalmaz grafikus támogatással már alap Siemens 808D kivitelben is, ami megkönnyíti a munkavégzést és gyors programozást és átállást biztosít
- SIEMENS 808D vagy 828D esetleg Fanuc 0I TF vezérlővel kérhető
- A Pozícionálási pontosságot a gondosan elkészített vezetékrendszer,és az előfeszített golyósorsók biztosítják
- A kényelmes nullpontfelvételt hordozható kézi kerék segíti.
- Gépeinket bármilyen színösszeállításban kérhetik vásárlóink
- Több Magyarországi referenciával és elégedett ügyféllel
- Opcionálisan: forgácskihordó, patronos tokmány, száladagoló, SIEMENS 828D vezérlő rendelhető
Alapfelszereltség:
- Hidraulikus tokmány kemény és puhapofával
- Elektromos 8 állású revolverfej
- Kezelő szerszámok
- Angol nyelvű kezelési leírás
- Siemens 808D Magyar nyelvű vezérlő
Opcionálisan:
- Patronos tokmány patronokkal 15db (5-6-8-10-12-14-16-18-20-22-25-30-32-35-40)
- Hidraulikus revolverfej
- Siemens 828D vezérlés

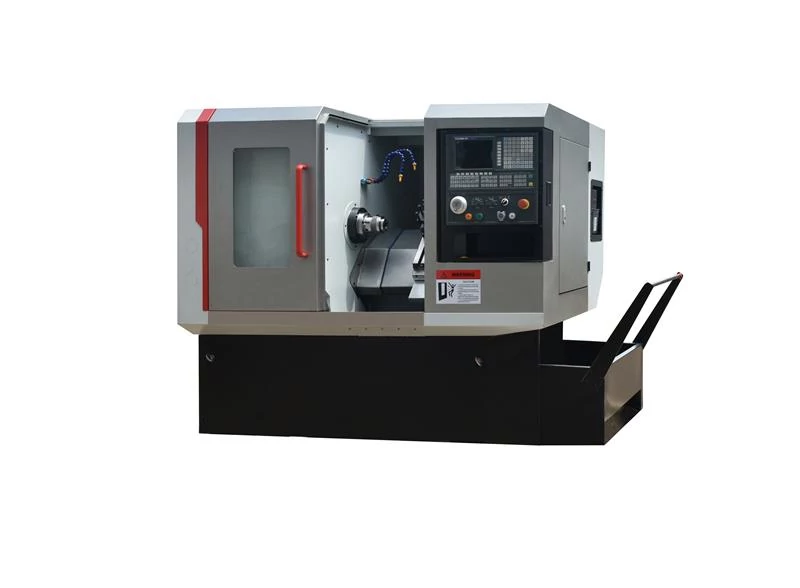

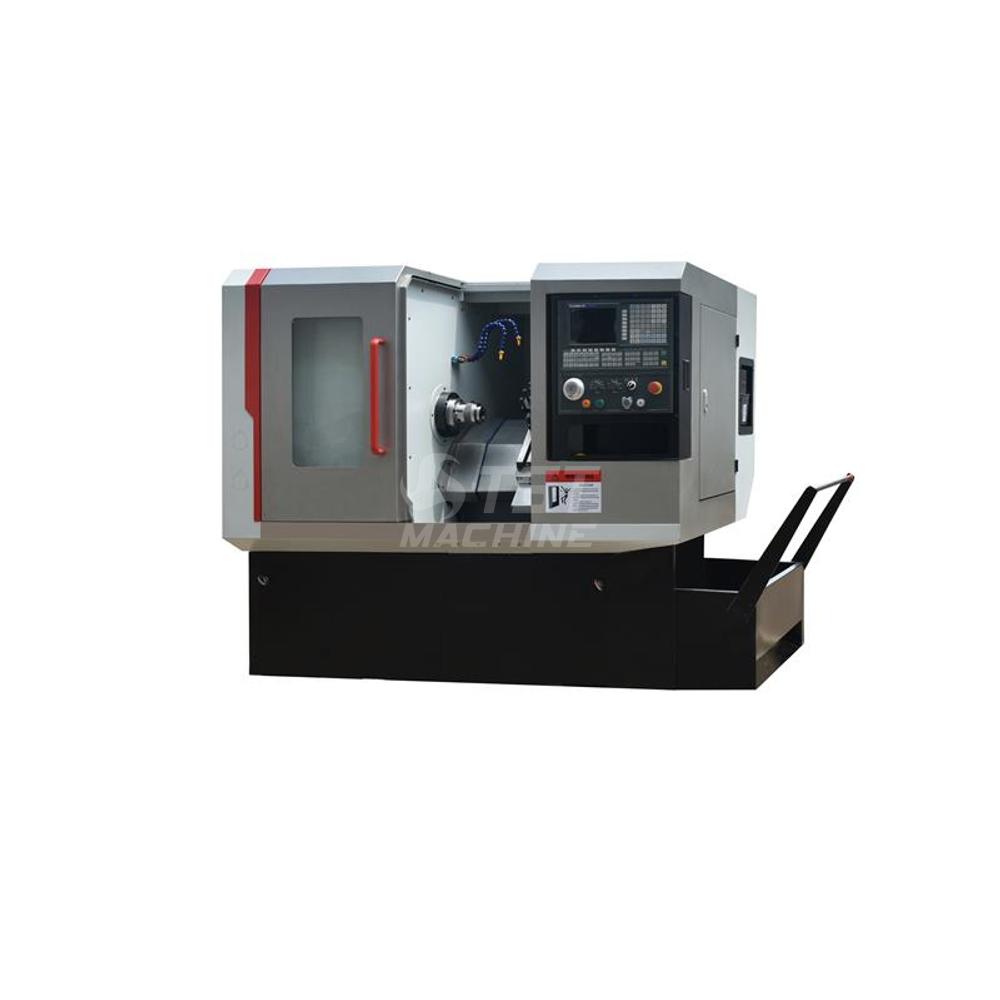

| Gép típus | EDUTURN-32 SL CNC |
| Cikkszám | S-EDUTURN 32 SL |
| Elrendezés :síkágyas/ferdeágyas/karusszel (Structure flat bed/slant bed/vertical lathe) | ferdeágyas |
| Ágy dőlésszög (Degree of slant bed) | 45 ° |
| Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | Lineár vezeték |
| Kezelhetőség: öntanuló/normál CNC ( Cycle Controll/Standard CNC) | Normál CNC vezérlés |
| Tokmány átmérője ( Chuck size) | 160 mm |
| Vezérlés típusa (controller type) | SIEMENS 808 D |
| Főorsó furat (hole/bore thrugh the spindel) | 52 mm |
| Főorsó fordulat (spindel speeds) | 4000 1/min |
| Gyorsmenet X (Rapid X) | 12 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 15 m/min |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 8 db |
| Pozicionálási pontosság (Positioning accuracy) | 0.02 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.01 mm |
| Vezérlés típusa (CNC Controller) | Siemens 808 D |
| Opcionális vezérlések (Optional CNC controller) | SIEMENS 828D |
| C tengely van / nincs (C axis) | nincs |
| Y tengely van / nincs ( Y axis) | nincs |
| Rúdadagoló van / nincs (barfeeder) | nincs |
| Mdb elkapó van/ nincs (part catcher) | nincs |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 4/400 |
| Gép hossz (L=Machine lenght) | 2600 mm |
| Gép szélesség (W=Machine widht) | 1300 mm |
| Gép magasság (H Machine height) | 1700 mm |
| Gép súly (machine weight) | 1350 kg |
