Leírás és Paraméterek
- Monoblock ágyszerkezet teljes egészében öntvényből
- Síkágyas kivitel mely rendkívül nagy merevséget biztosít és kiváló pontosságot
- Teljes hosszon edzett és köszörült vezetékek HRC50
- Hidraulikus tokmány, szegnyereg és elektronikus revolverfej, a folyamatos megmunkálás érdekében száladagoló is rendelhető
- Ipari és oktatási feladatokra is egyaránt megfelel Siemens/Fanuc/Fagor vezérlésekkel választható igy széles körben alkalmazható
- Minden olyan "beégetett" ciklust tartalmaz grafikus támogatással már alap Siemens 808D kivitelben is, ami megkönnyíti a munkavégzést és gyors programozást és átállást biztosít
- 105mm-es rendkívül orsófurattal nagy teherbírású csapágyakkal ellátva
- Több Magyarországi referenciával és elégedett ügyféllel
Alapkiépítésben:
- Siemens 808D vezérlés
- Siemens SERVO motorok
- 105 mm-es főorsó furat
- 8 állású revolverfej 25x25mm es szerszámtesthez
- Hidraulikus tokmány 250 mm áteresztés <90
- Manuális A2-11 tokmány 320 mm áteresztés <150
- A2-11 felfogó tárcsa
- Hidraulikus szegnyereg
- Automatikus központi hűtő és kenőrendszer
- Angol nyelvű kézikönyv
Természetesen 4 állású elektromos késtartóval és kézi tokmánnyal is kérhető a költségcsökkentés érdekében.
Rendelhető csúcstávolságok: 750 / 1000 / 1500 / 2000 mm
- Síkágyas kivitel mely rendkívül nagy merevséget biztosít és kiváló pontosságot
- Teljes hosszon edzett és köszörült vezetékek HRC50
- Hidraulikus tokmány, szegnyereg és elektronikus revolverfej, a folyamatos megmunkálás érdekében száladagoló is rendelhető
- Ipari és oktatási feladatokra is egyaránt megfelel Siemens/Fanuc/Fagor vezérlésekkel választható igy széles körben alkalmazható
- Minden olyan "beégetett" ciklust tartalmaz grafikus támogatással már alap Siemens 808D kivitelben is, ami megkönnyíti a munkavégzést és gyors programozást és átállást biztosít
- 105mm-es rendkívül orsófurattal nagy teherbírású csapágyakkal ellátva
- Több Magyarországi referenciával és elégedett ügyféllel
Alapkiépítésben:
- Siemens 808D vezérlés
- Siemens SERVO motorok
- 105 mm-es főorsó furat
- 8 állású revolverfej 25x25mm es szerszámtesthez
- Hidraulikus tokmány 250 mm áteresztés <90
- Manuális A2-11 tokmány 320 mm áteresztés <150
- A2-11 felfogó tárcsa
- Hidraulikus szegnyereg
- Automatikus központi hűtő és kenőrendszer
- Angol nyelvű kézikönyv
Természetesen 4 állású elektromos késtartóval és kézi tokmánnyal is kérhető a költségcsökkentés érdekében.
Rendelhető csúcstávolságok: 750 / 1000 / 1500 / 2000 mm

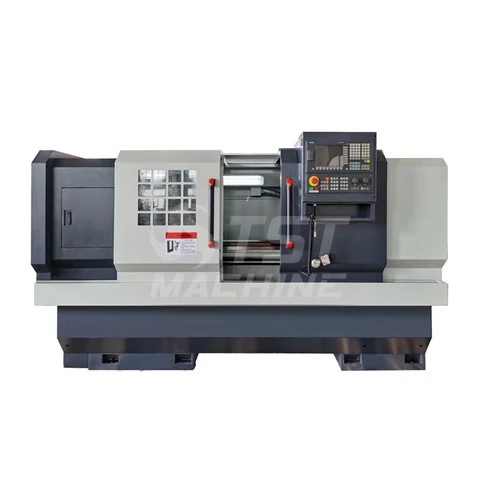

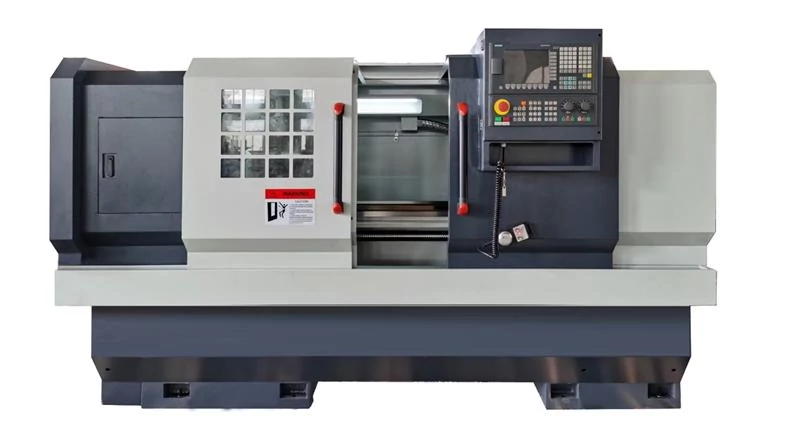

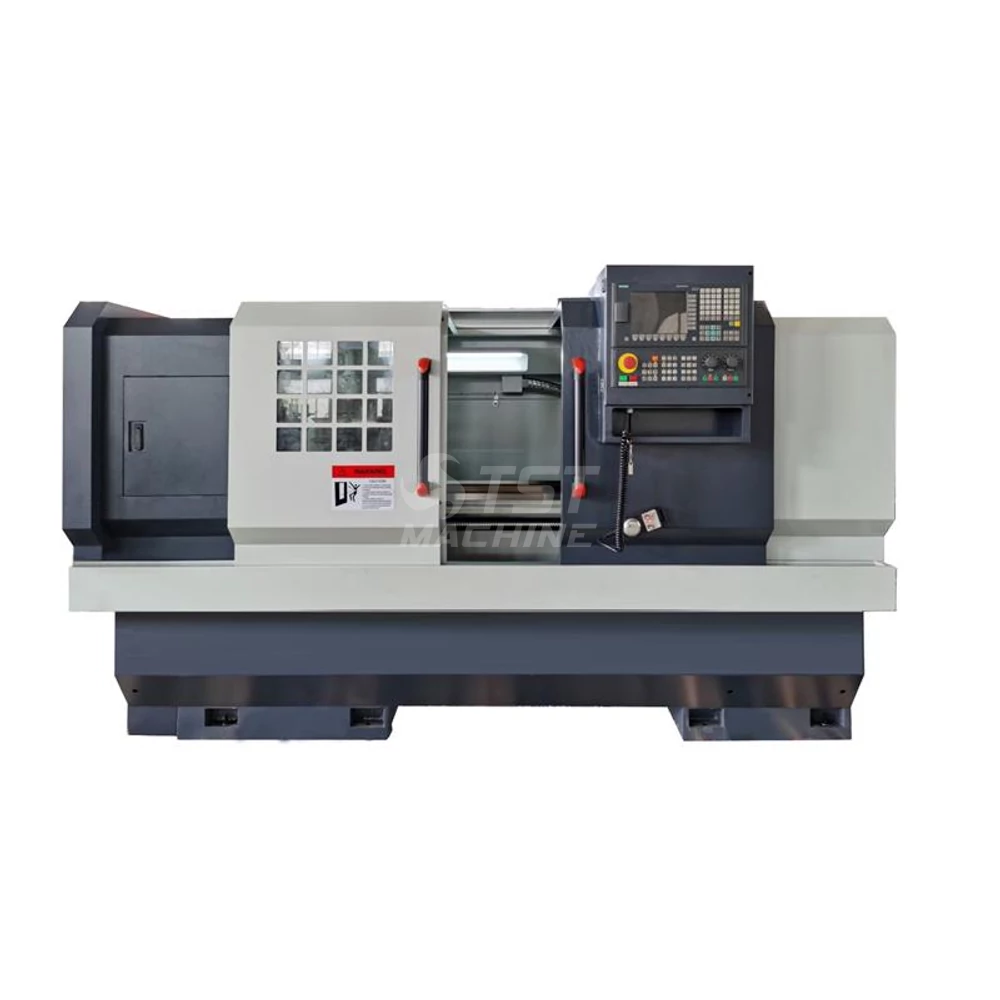

Gép típus | TST-5105-FL-2000 síkágyas CNC eszterga |
Cikkszám | S-TST-5105-FL-2000 |
Elrendezés: síkágyas/ferdeágyas/karusszel (flat bed/slant bed/vertical) | síkágyas |
Ágy dőlésszög (Degree of slant bed) | 250 ° |
Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | prizmás / edzett lapos vezeték |
Vezeték típus: edzett lapos / lineár | prizmás / edzett lapos vezeték |
Kezelhetőség: öntanuló/normál CNC ( Cycle Controll/Standard CNC) | Normál CNC vezérlés |
Tokmány átmérője ( Chuck size) | 250 mm |
Vezérlés típusa (controller type) | Siemens 808D |
Orsó löket(Quill stroke) | 10 mm |
Max. főorsó teljesítmény (Spindle motor) | 7.5 kW |
Ágy szélesség ( Bed width) | 400 mm |
Főorsó furat | 105 mm |
Főorsó fordulat (spindel speeds) | 1200 1/min |
Főorsó fokozatok / fordulat (spindel range / speeds) | 3 |
Szegnyereg hüvely átmérő (talstock quill diam.) | 75 mm |
Szegnyereg belső kúp (tailstock taper) | MT5 |
Keresztirányú előtolás ( X cross-slide feed) | 5000 mm/min |
Hosszirányú előtolás (Z longitudinal feed ) | 5000 mm/min |
Gyorsmenet X (Rapid X) | 6 m/min |
Gyorsmenet Z (Rapid Z) - m/min | 10 m/min |
Revolver fejek száma (quantity of turrets) | 1 db |
Revolver fej állások száma (turret tool station) | 8 db |
Gyorsmenet Z Rapid( Z-Z1) | 3000 m/min |
Pozicionálási pontosság (Positioning accuracy) | 0.004 mm |
Ismétlési pontosság (repeatability accuracy) | 0.008 mm |
Vezérlés típusa (CNC Controller) | Siemens 808 D |
Opcionális vezérlések (Optional CNC controller) | FANUC 0iTD vagy Siemens 828D |
C tengely van / nincs (C axis) | nincs |
Y tengely van / nincs ( Y axis) | nincs |
Rúdadagoló van / nincs (barfeeder) | opció |
Mdb elkapó van/ nincs (part catcher) | nincs |
Gép hossz (L=Machine lenght) | 2420 mm |
Gép szélesség (W=Machine widht) | 1600 mm |
Gép magasság (H Machine height) | 1750 mm |
Gép magasság (H=Machine height) | 1750 mm |
Gép súly (machine weight) | 3000 kg |
