Leírás és Paraméterek
- Szürke öntöttvasból, erősen bordázott, természetesen öreg, stresszmentesített, biztosítva a gép stabilitását és hosszú élettartamát
- Egy lapos és egy V kézi selejtezés biztosítja a maximális pontosságot
- Csatornák a hűtőfolyadék elvezetéséhez
Alaptulajdonságok:
- Csúcstávolság 700 mm
- Csúcsmagasság 175 mm
- Mindkét irányban lehetséges a megmunkálás
- Minimálisan megmunkálható átmérő ø 3 mm
- Maximálisan megmunkálható átmérő ø200 mm
- Maximálisan megmunkálható menethossz 500 mm
- Minimális menetemelkedés 0,25 mm
- Elérhető felületi érdesség 0,2 Ra
- Munkadarab súly: - csúcsok között 500Kg
- tokmányban 150 Kg
X tengely
- Maximális löket 300 mm
- Legnagyobb sebesség 7 000 mm/perc
- A maximális gyorsulás 1 m/s²
- Fogásvétel (programozható) 1; 10; 100 µm / Ø
- Kézikerék-fokozat 360 ° / 100
- Lineáris skálafelbontás: 0,1 μm
- Váltóáramú motor 11 Nm
Z tengely
- Mozgási lehetőség - Automatikus / kézi üzemmód
- Maximális mozgás 780 mm
- Legnagyobb sebesség 7 000 mm / perc
- Maximális gyorsulás 1 m / s²
- Kézikerék-fokozat 360 ° / 100
- Lineáris skálafelbontás: 0,1 μm
- Forgatási tartomány 10 °
- Váltóáramú motor 16 Nm
Korongorsóház
- Sebességtartomány 1600-2800 1/min
- Méretei ø400x12 (max. 32) xø127 mm
- Perifériasebesség 45 m / s
- A kerék minimális kopási átmérője ø250
Korongorsóház fordítómű
- A maximális tengely elfordulás + 40 ° / -30 °
- A maximális sebesség 450 ° / perc
- Felbontás 12"
- Váltóáramú motor hajtóművel 1:50 / 6 Nm
Tárgyorsóház/ C-tengely
- Sebességtartomány 0,1–400 1/min
- Forgó jeladó - 3" pozicionálási pontosság
- 1,5 kW váltóáramú szervomotor
- Felbontás 0,0001 °
- Orsófurat 38 mm
- Rögzítő kúpos - külső / belső A6 DIN 55026 / MK5
- Forgatási tartomány 90 °
Szegnyereg
- Hidraulikus nyitás, rugóval történő bezárás A zárási erő állítható - kézzel nyitható karon vagy lábpedálon keresztül
- Mikro kúpos beállítás ± 0,04 mm
- hüvely löket 40 mm
- Kúp MK 5
Alapfelszereltség:
- Gyémánt kőszabályozó
- Gyémántkorong
- Megmunkálható kőszabályozó
- Egypontos gyémánt
- Állócsúcs MK5
- Félcsúcs MK5
- Menesztők ø6 – ø160 mm 11db
- Köszörűkő ø400x12xø127 mm
- Kőtárcsák - 6-32 mm-es szélességhez
- Kővédő - 6-32 mm-es szélességehez
- Kiegyensúlyozó tüske
- Mágneses hűtőfolyadék leválasztó
- Egy lapos és egy V kézi selejtezés biztosítja a maximális pontosságot
- Csatornák a hűtőfolyadék elvezetéséhez
Alaptulajdonságok:
- Csúcstávolság 700 mm
- Csúcsmagasság 175 mm
- Mindkét irányban lehetséges a megmunkálás
- Minimálisan megmunkálható átmérő ø 3 mm
- Maximálisan megmunkálható átmérő ø200 mm
- Maximálisan megmunkálható menethossz 500 mm
- Minimális menetemelkedés 0,25 mm
- Elérhető felületi érdesség 0,2 Ra
- Munkadarab súly: - csúcsok között 500Kg
- tokmányban 150 Kg
X tengely
- Maximális löket 300 mm
- Legnagyobb sebesség 7 000 mm/perc
- A maximális gyorsulás 1 m/s²
- Fogásvétel (programozható) 1; 10; 100 µm / Ø
- Kézikerék-fokozat 360 ° / 100
- Lineáris skálafelbontás: 0,1 μm
- Váltóáramú motor 11 Nm
Z tengely
- Mozgási lehetőség - Automatikus / kézi üzemmód
- Maximális mozgás 780 mm
- Legnagyobb sebesség 7 000 mm / perc
- Maximális gyorsulás 1 m / s²
- Kézikerék-fokozat 360 ° / 100
- Lineáris skálafelbontás: 0,1 μm
- Forgatási tartomány 10 °
- Váltóáramú motor 16 Nm
Korongorsóház
- Sebességtartomány 1600-2800 1/min
- Méretei ø400x12 (max. 32) xø127 mm
- Perifériasebesség 45 m / s
- A kerék minimális kopási átmérője ø250
Korongorsóház fordítómű
- A maximális tengely elfordulás + 40 ° / -30 °
- A maximális sebesség 450 ° / perc
- Felbontás 12"
- Váltóáramú motor hajtóművel 1:50 / 6 Nm
Tárgyorsóház/ C-tengely
- Sebességtartomány 0,1–400 1/min
- Forgó jeladó - 3" pozicionálási pontosság
- 1,5 kW váltóáramú szervomotor
- Felbontás 0,0001 °
- Orsófurat 38 mm
- Rögzítő kúpos - külső / belső A6 DIN 55026 / MK5
- Forgatási tartomány 90 °
Szegnyereg
- Hidraulikus nyitás, rugóval történő bezárás A zárási erő állítható - kézzel nyitható karon vagy lábpedálon keresztül
- Mikro kúpos beállítás ± 0,04 mm
- hüvely löket 40 mm
- Kúp MK 5
Alapfelszereltség:
- Gyémánt kőszabályozó
- Gyémántkorong
- Megmunkálható kőszabályozó
- Egypontos gyémánt
- Állócsúcs MK5
- Félcsúcs MK5
- Menesztők ø6 – ø160 mm 11db
- Köszörűkő ø400x12xø127 mm
- Kőtárcsák - 6-32 mm-es szélességhez
- Kővédő - 6-32 mm-es szélességehez
- Kiegyensúlyozó tüske
- Mágneses hűtőfolyadék leválasztó

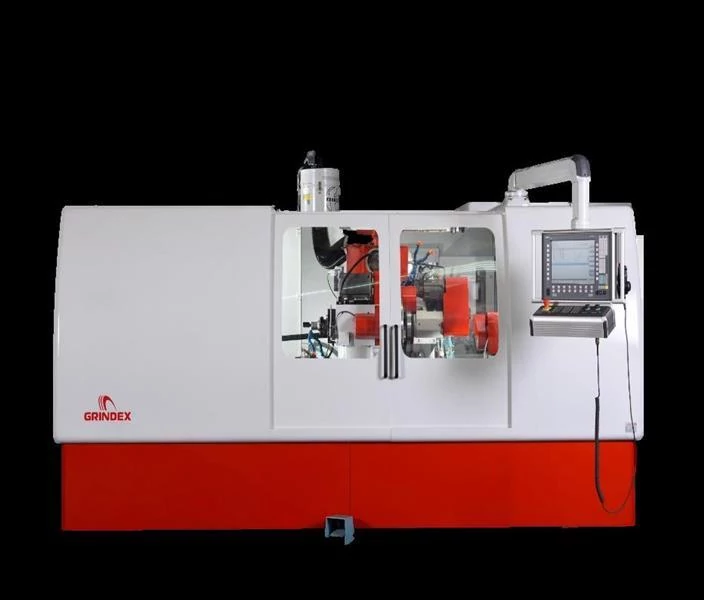

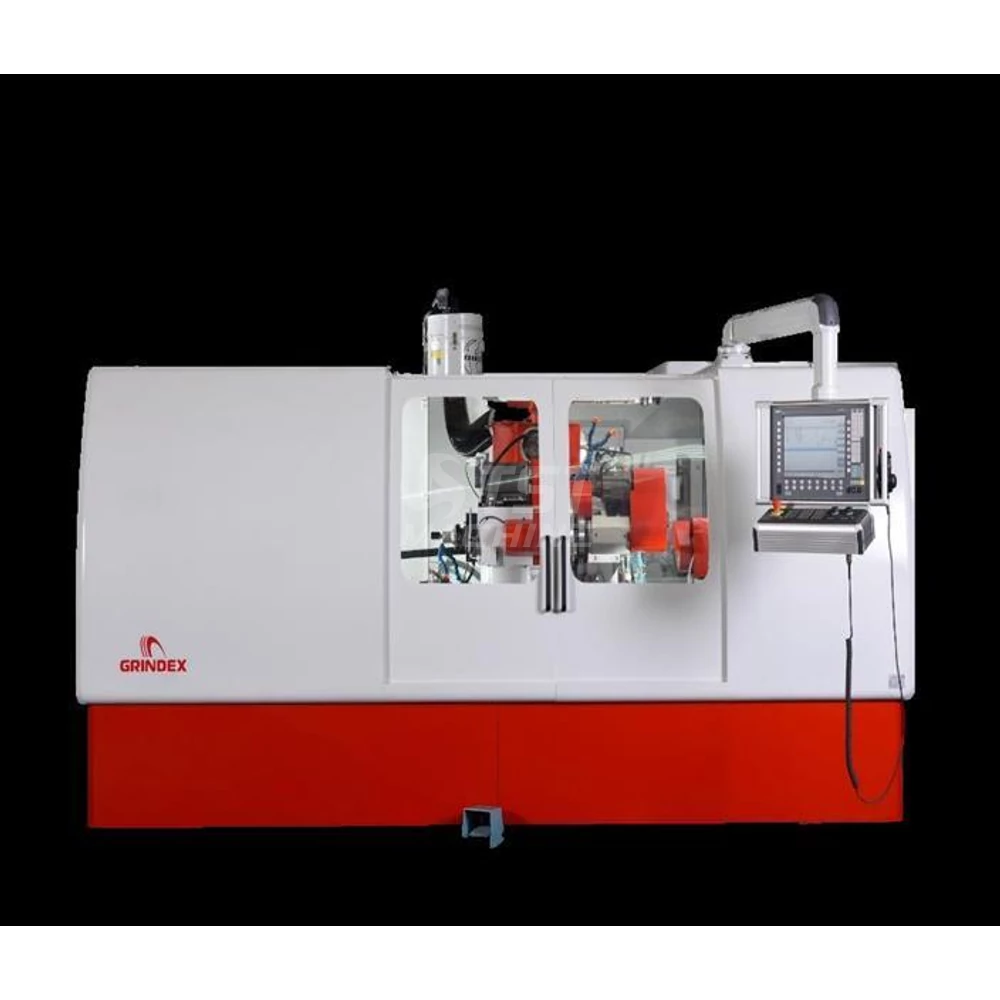

| Gép típus | BBN 700 CNC |
| Cikkszám | BBN 700 CNC |
| Vezérlés típusa (controller type) | SIEMENS 840D |
| Csúcsmagasság(center height) | 175 mm |
| Max/Min. köszörűlhető átmérő (max/min grinding diamater) | 6 |
| Köszörülés hossza (max.grinding length) | 500 mm |
| Köszörűszán lökete ( Grinding Headstock max. stroke) | 300 mm |
| Munka darab súly ( max.workpiece weight) | 500 kg |
| Munkadarab súly ( max.workpiece weight) | 500 kg |
| Palástköszörűkő fordulatszám (OD Wheed PRM) | 2800 1/min |
| Főorsókúp ( spindle taper) | MK 5 |
| Szegnyereg kúp (tailstock taper) | MT5 |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 11 |
| Gép hossz (L=Machine lenght) | 3500 mm |
| Gép szélesség (W=Machine widht) | 21000 mm |
| Gép magasság (H=Machine height) | 2000 mm |
| Gép súly (machine weight) | 5200 kg |
