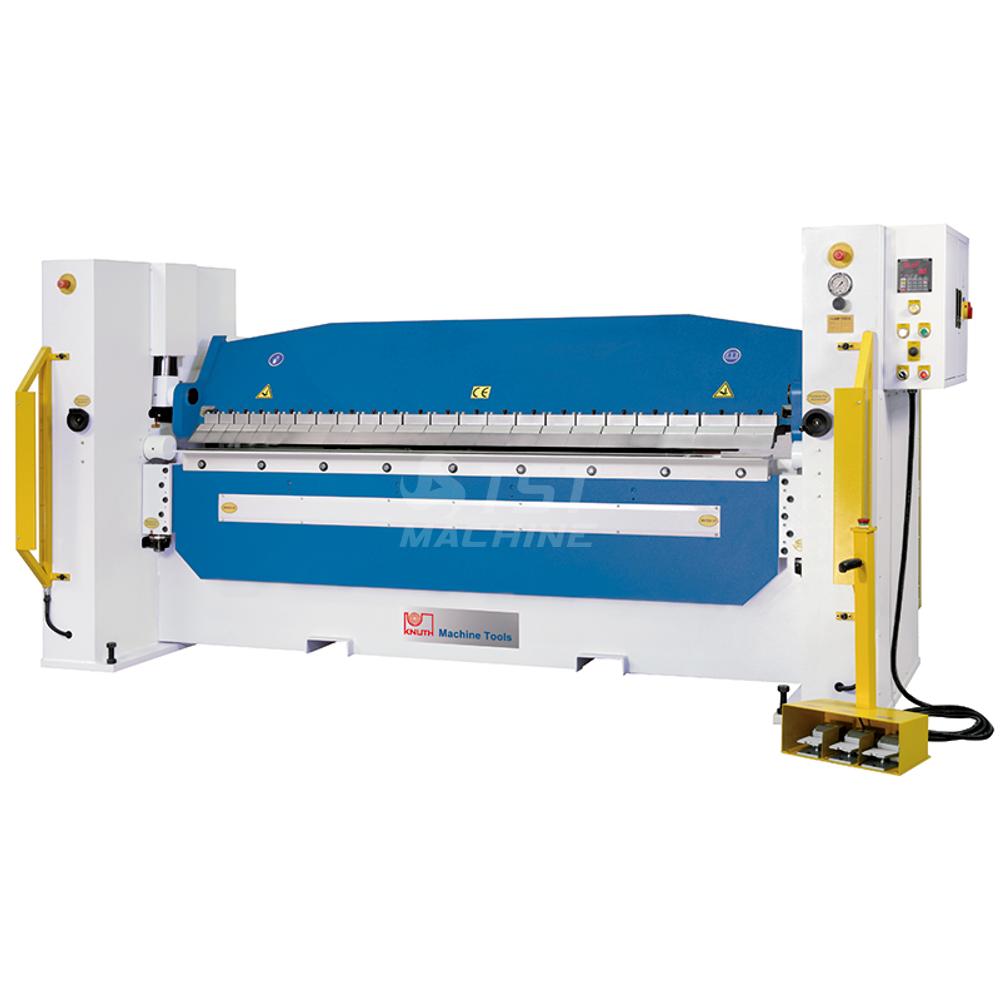

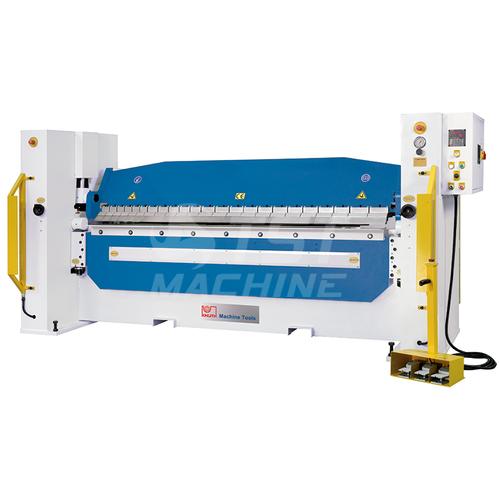

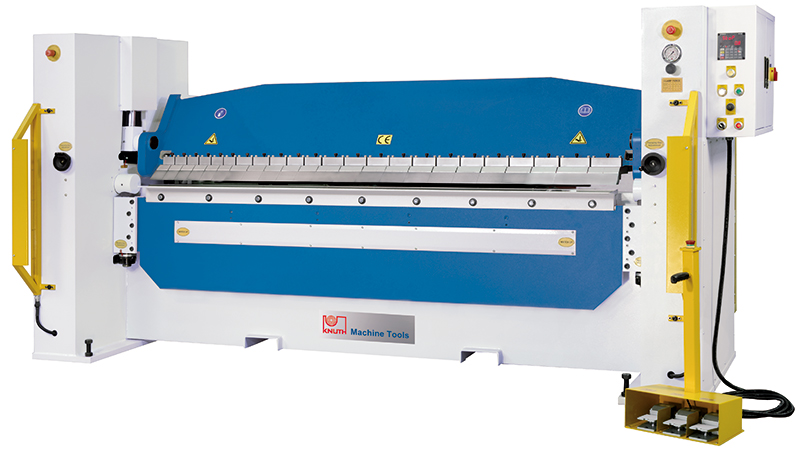

HBM 3145 Hidraulikus élhajlító pozicionerrel (Folding Machine)
Leírás és Paraméterek
Jellemzők:
- Merev gépváz és erőteljes hidraulika biztosítja a kiváló gyártási minőséget, pontosságot és megbízhatóságot
- A gép tervezése és felszereltése lehetővé teszi a nagy sebességű megmunkálást, a szerszámcsereidő és átállási idő minimalizálását
- Erőteljes hajtás : 5,5 kW-ig, minimális karbantartási igény
- Hidraulikus felső szerszámbeállítás, szorító nyomásszabályzás és ezek kijelzése
- Manuálisan állítható hátsó ütköző (600 mm),
- Pozícionerrel szabályozott szögbeállítás , M15S LED-kijelző ( szériafelszereltség)
- A hajlítási szög akár 135 °
- Hajlítható lemezvastagság szénacél: 4,5 mm saválló 3 mm
- Szegmentált felső szerszám: 76 mm (7 db), 102 mm-es (3 db), 127 mm (7 db) és 152 mm (2 db)
- Mobil hármas biztonsági lábkapcsoló
- külön típuszsámon NC vezérléssel is rendelhető
Alaptartozékok:
Kijelző M15S, kézi hátsó ütköző, szegmentált felső szerszám 76-152 mm, mobil lábkapcsoló, beállító szerszámok, angol nyelvű felhasználói kézikönyv
- Merev gépváz és erőteljes hidraulika biztosítja a kiváló gyártási minőséget, pontosságot és megbízhatóságot
- A gép tervezése és felszereltése lehetővé teszi a nagy sebességű megmunkálást, a szerszámcsereidő és átállási idő minimalizálását
- Erőteljes hajtás : 5,5 kW-ig, minimális karbantartási igény
- Hidraulikus felső szerszámbeállítás, szorító nyomásszabályzás és ezek kijelzése
- Manuálisan állítható hátsó ütköző (600 mm),
- Pozícionerrel szabályozott szögbeállítás , M15S LED-kijelző ( szériafelszereltség)
- A hajlítási szög akár 135 °
- Hajlítható lemezvastagság szénacél: 4,5 mm saválló 3 mm
- Szegmentált felső szerszám: 76 mm (7 db), 102 mm-es (3 db), 127 mm (7 db) és 152 mm (2 db)
- Mobil hármas biztonsági lábkapcsoló
- külön típuszsámon NC vezérléssel is rendelhető
Alaptartozékok:
Kijelző M15S, kézi hátsó ütköző, szegmentált felső szerszám 76-152 mm, mobil lábkapcsoló, beállító szerszámok, angol nyelvű felhasználói kézikönyv
| Gép típus | HBM 3145 Hidraulikus élhajlító pozicionerrel |
| Cikkszám | K-131414 |
| Gép súly (machine weight) | 5500 kg |
| Vezérlés ( Controller) | M15S Pozícioner |
| Hajlító hossz (bending lenght) | 3100 mm |
| Lemezvastagság (tickness ST42) | 4.5 mm |
| Hajlítási szög (Folding angle) | 135 ° |
| Felső penge löket (Top beam stroke) | 100 mm |
| Alsó penge állíthatóság (lower beam adjustable) | 25 mm |
| Hátsó ütköző löket ( rear stop) | 600 mm |
| Olaj tartály (Oil tank) | 90 L |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 5,5/400 |
| Gép hossz (L=Machine lenght) | 4500 mm |
| Gép szélesség (W=Machine widht) | 1750 mm |
| Gép magasság (H Machine height) | 1950 mm |
