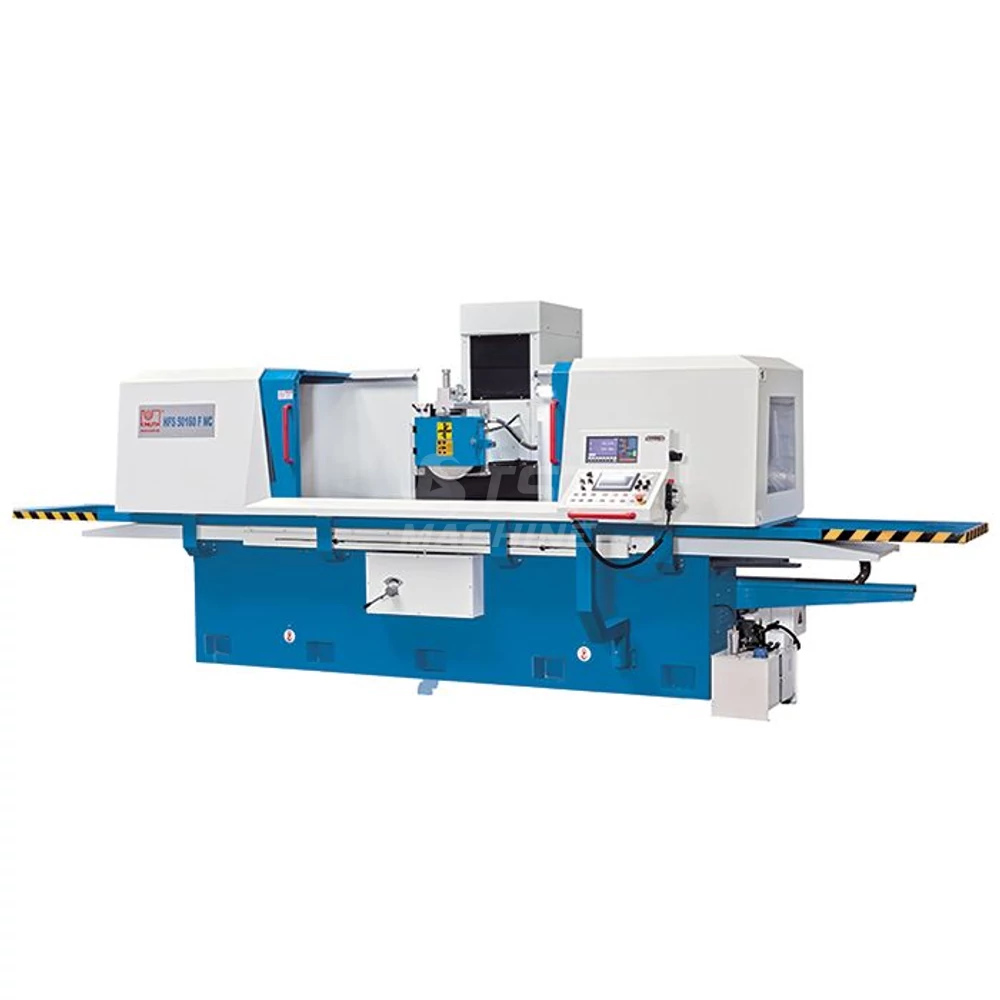

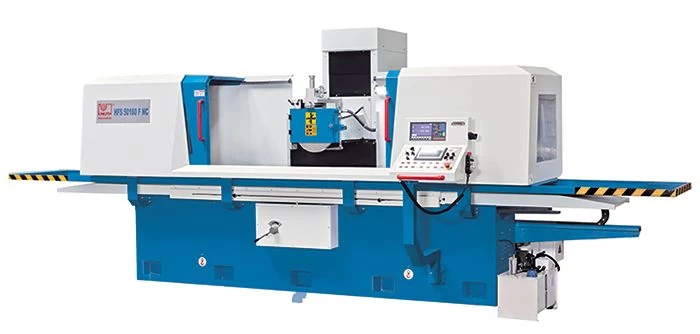

HFS 50100 F NC Síkköszörű
Videók
Leírás és Paraméterek
- A masszív, erősen bordázott keresztágyas gépkeret mozgó állványos, illetve vízszintes főorsóval rendelkezik, mely még a legnehezebb megmunkálások közben is különösen merev
- Nagy méretű munkaterület, ami lehetővé teszi egyedi és tömeggyártott munkadarabok megmunkálását is
- A terület biztonságát egy könnyen hozzáférhető burkolat szavatolja
- Nagy teljesítményű hűtőrendszer, mely ennél a szériánál alaptartozék
Vezérlés
- A köszörülési folyamatok mind elérhetőek és átprogramozhatóak az érintőkijelzőn
- Előfeszített golyósorsók és az Y és X tengelyen erőteljes szervomotorok biztosítják a magas precizitást és az előtolások közötti pontos ismételhetőséget
- Könnyű orsópozícionálás az Y és Z tengely elektromos kézikerekével
- Automata módba kapcsolva a felhasználó által meghatározott nagyolás, befejezés, visszatérés mind magától végződik el
Köszörű orsó
- Nagy méretű köszörű orsó, mely kiegyensúlyozott, teljesen zárt, és állandó kenéssel rendelkezik
- Előfeszített precíziós csapágyazás, ami nagy teljesítményt és tartósságot biztosít hosszú üzemórákon keresztül
Hidraulikus rendszer
- Különösen halk működés és minimális hőtermelés
- A hidraulikus asztal előtolás állandó sebességű és lágy működésű
- Külső hidraulika egység szavatolja az állandó hőmérsékleti stabilitást
Mágneses leszorítókörmök
- Nagy méretű mágneses tokmányok a munkadarabok csavarodásmentes lerögzítőihez a munkafelület egészén, az alapfelszerelés részeként
- Modern vezérlés biztosítja a műveletek tartós elvégzését
Alapfelszereltség
- 2 tengelyes útmérő
- Elektromos kézikerék az Y Z tengelyeken
- Csiszoló korong karima
- Burkolat
- Hűtőrendszer
- Befogó gyémánt fejhez
- Kiegyensúlyozó állvány
- Kiegyensúlyozó tengely
- LED-es munkalámpa
- Mágneses leszorítók
- Állítócsavarok
- Felhasználói szerszámok
- Felhasználói kézikönyv angol nyelven
- Siemens PLC vezérlő érintőkijelzővel
- Csiszolókorong
- Állvány gyémánt fejhez
- Nagy méretű munkaterület, ami lehetővé teszi egyedi és tömeggyártott munkadarabok megmunkálását is
- A terület biztonságát egy könnyen hozzáférhető burkolat szavatolja
- Nagy teljesítményű hűtőrendszer, mely ennél a szériánál alaptartozék
Vezérlés
- A köszörülési folyamatok mind elérhetőek és átprogramozhatóak az érintőkijelzőn
- Előfeszített golyósorsók és az Y és X tengelyen erőteljes szervomotorok biztosítják a magas precizitást és az előtolások közötti pontos ismételhetőséget
- Könnyű orsópozícionálás az Y és Z tengely elektromos kézikerekével
- Automata módba kapcsolva a felhasználó által meghatározott nagyolás, befejezés, visszatérés mind magától végződik el
Köszörű orsó
- Nagy méretű köszörű orsó, mely kiegyensúlyozott, teljesen zárt, és állandó kenéssel rendelkezik
- Előfeszített precíziós csapágyazás, ami nagy teljesítményt és tartósságot biztosít hosszú üzemórákon keresztül
Hidraulikus rendszer
- Különösen halk működés és minimális hőtermelés
- A hidraulikus asztal előtolás állandó sebességű és lágy működésű
- Külső hidraulika egység szavatolja az állandó hőmérsékleti stabilitást
Mágneses leszorítókörmök
- Nagy méretű mágneses tokmányok a munkadarabok csavarodásmentes lerögzítőihez a munkafelület egészén, az alapfelszerelés részeként
- Modern vezérlés biztosítja a műveletek tartós elvégzését
Alapfelszereltség
- 2 tengelyes útmérő
- Elektromos kézikerék az Y Z tengelyeken
- Csiszoló korong karima
- Burkolat
- Hűtőrendszer
- Befogó gyémánt fejhez
- Kiegyensúlyozó állvány
- Kiegyensúlyozó tengely
- LED-es munkalámpa
- Mágneses leszorítók
- Állítócsavarok
- Felhasználói szerszámok
- Felhasználói kézikönyv angol nyelven
- Siemens PLC vezérlő érintőkijelzővel
- Csiszolókorong
- Állvány gyémánt fejhez
| Gép típus | HFS 50100 F NC Síkköszörű |
| Cikkszám | K-124934 |
| Gép súly (machine weight) | 5500 kg |
| Asztal méret hossz x szélesség mm (work table dimension) | 500x1000 |
| Orsó tengely asztal távolsága (spindle center to table dist.) | 600 mm |
| Kőszörükő mérete D x d x v (grinding wheel dim.) | 355x40x127 |
| Asztal terhelhetőség (max part. weight) | 700 kg |
| Gép hossz (L=Machine lenght) | 4500 mm |
| Gép szélesség (W=Machine widht) | 2650 mm |
| Gép magasság (H=Machine height) | 2700 mm |
