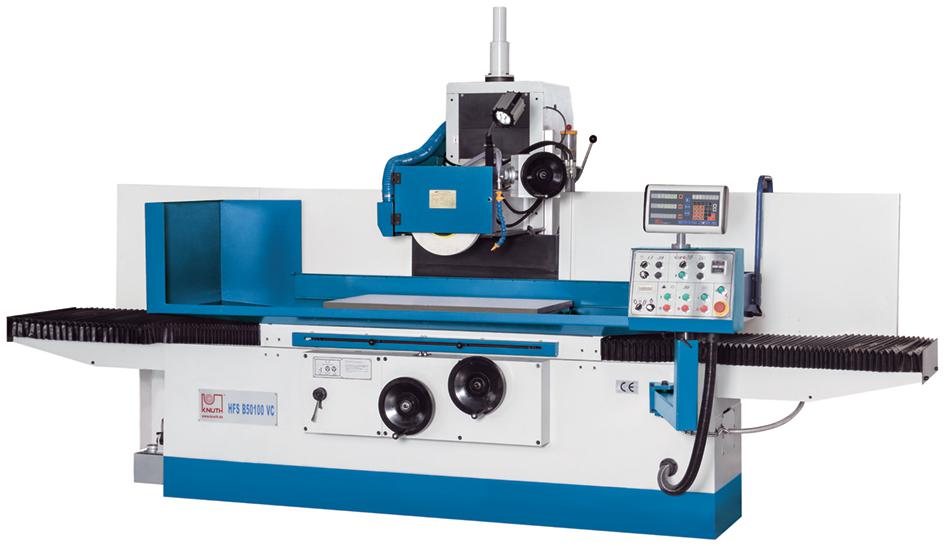

HFS B 50100 VC Síkköszörű
Leírás és Paraméterek
MAXIMÁLIS PRECIZITÁS NAGYMÉRETŰ ALKATRÉSZEK KÖSZÖRÜLÉSÉHEZ
A merev, széles munkaasztal egy tengleyen mozog. Ez a kialakítás lehetővé teszi, hogy az extra hosszú asztalon és széles gépágyon a nagyméretű alaktrészek súlyeloszása egyenletes legyen, mindkét megmunkálási tartományban.
A V-kialakítású laposvezetékes kialakítás zökkenőmentes asztal mozgást eredményez.
A köszörűorsó csak függőlegesen irányban mozog - ez a kialakítás biztosítja a 100% -os pontosságú köszörlést, az egész munkaterületre.
A hidraulikusan működtetett lineáris asztalmozgás lehetővé teszi a fokozatmentes irány -és sebességváltást.
A különálló hidraulikus tápegység könnyen karbantartható. Mechanikusan és termikusan különálló egység, így biztosítva az állandó munkakörülmányeket.
Nagy dinamikusan kiegyensúlyozott köszörűorsó, állandó kenéssel.
A köszörűorsókat tapasztalt szakemberek légkondicionált tiszta helyiségekben szerelik össze, nagypontosságú csapágyak felhasználásával.
Opcionálisan a gép felszerelhető mechanikus koronglehúzóval, amely a korong és az oszlop bármilyen pocíciójában használható.
A korongot a megfelelő köszörülési magasság kiválasztása után, manuálisan lehet cserélni.
VC modell
VC modellek automata, függőleges előtolással rendelkeznek, amelyben a kezelő előzetesen be tudja állítani a köszörülési fogás nagyságát és a ciklusok számát.
A köszörűkorong alapjárati előtolását motorra lehet állítani - ezzel időt takaríthat meg.
Alaptartozékok:
2-tengelyes kijelző, köszörű korong, kőlehúzó, elektromágneses felfogó 500x1000 mm, hűtőrendszer, kiegyensúlyozó rendszer, kiegyensúlyozó tengely, gyémánttárcsa, beállító szerszámok, rögzítőcsavarok, Angol nyelvű használati utasítás
A merev, széles munkaasztal egy tengleyen mozog. Ez a kialakítás lehetővé teszi, hogy az extra hosszú asztalon és széles gépágyon a nagyméretű alaktrészek súlyeloszása egyenletes legyen, mindkét megmunkálási tartományban.
A V-kialakítású laposvezetékes kialakítás zökkenőmentes asztal mozgást eredményez.
A köszörűorsó csak függőlegesen irányban mozog - ez a kialakítás biztosítja a 100% -os pontosságú köszörlést, az egész munkaterületre.
A hidraulikusan működtetett lineáris asztalmozgás lehetővé teszi a fokozatmentes irány -és sebességváltást.
A különálló hidraulikus tápegység könnyen karbantartható. Mechanikusan és termikusan különálló egység, így biztosítva az állandó munkakörülmányeket.
Nagy dinamikusan kiegyensúlyozott köszörűorsó, állandó kenéssel.
A köszörűorsókat tapasztalt szakemberek légkondicionált tiszta helyiségekben szerelik össze, nagypontosságú csapágyak felhasználásával.
Opcionálisan a gép felszerelhető mechanikus koronglehúzóval, amely a korong és az oszlop bármilyen pocíciójában használható.
A korongot a megfelelő köszörülési magasság kiválasztása után, manuálisan lehet cserélni.
VC modell
VC modellek automata, függőleges előtolással rendelkeznek, amelyben a kezelő előzetesen be tudja állítani a köszörülési fogás nagyságát és a ciklusok számát.
A köszörűkorong alapjárati előtolását motorra lehet állítani - ezzel időt takaríthat meg.
Alaptartozékok:
2-tengelyes kijelző, köszörű korong, kőlehúzó, elektromágneses felfogó 500x1000 mm, hűtőrendszer, kiegyensúlyozó rendszer, kiegyensúlyozó tengely, gyémánttárcsa, beállító szerszámok, rögzítőcsavarok, Angol nyelvű használati utasítás
| Gép típus | HFS B 50100 VC Síkköszörű |
| Cikkszám | K-124909 |
| Digitális kijelző van/ nincs ( DRO) | van |
| Asztal vezetése: görgős/csúszó (Table guideway ball rolling/V+flat way) | csúszóvezetékes |
| Asztal méret hossz x szélesség mm (work table dimension) | 1140 x 540 |
| Hosszirányú löket ( X longitudinal travel) | 1000 mm |
| Keresztirányú löket ( Y cross travel) | 500 mm |
| Hosszirányú előtolás (table feed X) | 25 m/min |
| Keresztirányú előtolás Y ( table feed Y) | 0.04 mm/löket |
| Függőleges gyorsmenet Z (grinding wheel vertical rapid Z) | 1450 m/min |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 7,5 |
| Gép hossz (L=Machine lenght) | 4445 mm |
| Gép szélesség (W=Machine widht) | 2200 mm |
| Gép magasság (H=Machine height) | 2200 mm |
| Gép súly (machine weight) | 5000 kg |
| Gép tömeg (Machine weight) | 5000 kg |
