Leírás és Paraméterek
Gépkeret és megmunkálófej
- A gépkeret precízen megmunkált, stressztűrő hegesztéssel rendelkezik
- Ez a gépkeret egyedülálló módon, egy 5 tengelyes megmunkálógéppel készült, egy munkafolyamat alatt a nagyobb precizitásért és megbízhatóságért
- Minden alkatrész a szakítószilárdságuk figyelembevételével készült, megelőzendő a varrattörést
- A megmunkálófej és az asztal úgy lett optimalizálva, hogy csökkentsék a deformációt
- Optimális függőleges adagolókapacitást segítő vezetők, csapágyazás és tömítések
- Az összes alkatrész két réteg festést kapott, rétegenként legalább 60 mikronos vastagságban
Munkadarab támasztás
- Nagy méretű munkaasztal görgőkkel és merev határolókkal a könnyű kezelhetőségért és lemezbeállításért
- Hosszú, erős támasztókarok, amik biztonságosan tartják a nagy méretű lemezeket
Hidraulika
- Mindkét oldalon polírozott hengerek két Mikronos felületi megmunkálással a hosszú élettartamért
- Edzett hengerek SAE 1040- es anyagból
- A teljes hidraulikarendszer tartós, alacsony karbantartási igényű és könnyen üzemeltethető
- Vágás közben hidraulikusan vezérelt lefogók pozícionálják a fémlemezeket
Hátsó támasz és vezérlés
- Hossz, vastagság és az erősség mind beállítható kézzel, mely után a programozható vezérlőegység automatikusan felajánlja a megmunkáláshoz szükséges egyéb adatokat, mint például a vágási szög, vagy hosszúság
- A hátsó támasz robusztus, mely ideális a nehéz megmunkálási területekhez
- Csúszóvezetékek és előfeszített golyós orsók melyek védőházban vannak kialakítva
Felszereltség
- Az elektromos alkatrészeket ismert beszállítók biztosítják a problémamentes működés érdekében
- Rozsdamentes acélból készült felső és alsó kések
- A berendezés lábpedálról működtethető, mely rendelkezik vészleállító kapcsolóval és bárhová helyezhető
Biztonság
- CE szabványú biztonsági felszerelések
- Hátsó fénysorompó rendszer biztosítja a munkaterületet
Vezérlés
- CybTouch 8 G, ami egy erőteljes vezérlő a kiváló lemezmegmunkálásért
- Mint minden CybTouch termék, ez is felhasználóbarát dizájnnal rendelkezik, a használatát könnyű megszokni
- Az intuitív HMI a legszükségesebb adatokat mutatja, ezzel segítve a nagyfokú automatizálást és a különösen egyszerű működtetést
Könnyű működtetés
- Magas kontrasztú, élénk, színes érintőkijelző
- Egyszerű oldalelrendezés, nagy méretű nyomógombok és szervezett kijelző, mely rendelkezik minden információval, ami a kezelő számára csak fontos lehet
- Intuitív és felhasználóbarát kezelőfelület
- Gyors gépbeállítás az EasyCut oldalon
- Kontextus érzékeny segítség és figyelmeztető felugró ablakok
Megnövelt vágási teljesítmény
- Automatikusan kalkulálja a munkadarab tulajdonságait, úgy mint:
- Bevágás, vágási szög, vágási hossz, hátsó támasz korrekció, visszatérés
- Csavarodás gátlás
- 2/3- os lemezelhelyezés
- Leszorítóerő vezérlés
- Rendszer nyomás vezérlés
- A munkadarab centerezésének a lehetősége
Erőteljes
- A hosszú vágási szekvenciák és programok eltárolhatóak
- Vezetéknélküli kommunikációs lehetőség
- Több mint 10 nyelven elérhető felhasználói felület
Alapfelszereltség
- Cybelec Touch 8 vezérlő
- CNC vezérelt pengetávolság állítás
- CNC vezérelt vágóhossz állítás
- CNC vezérelt gereblyeszög állítás
- Biztonsági kézvédő
- Vágási vonal megvilágítás
- Görgős asztal
- Motorizált hátsó megállító (1000mm)
- Méretezett oldalvezetők (L=1000mm)
- 2 darab támasztókar
- Biztonsági munkaterület
- Lábpedál, biztonsági vészleállító kapcsolóval
- Alapfelszereltségként felső és alsó késekkel
- Használati kézikönyv angol nyelven
- A gépkeret precízen megmunkált, stressztűrő hegesztéssel rendelkezik
- Ez a gépkeret egyedülálló módon, egy 5 tengelyes megmunkálógéppel készült, egy munkafolyamat alatt a nagyobb precizitásért és megbízhatóságért
- Minden alkatrész a szakítószilárdságuk figyelembevételével készült, megelőzendő a varrattörést
- A megmunkálófej és az asztal úgy lett optimalizálva, hogy csökkentsék a deformációt
- Optimális függőleges adagolókapacitást segítő vezetők, csapágyazás és tömítések
- Az összes alkatrész két réteg festést kapott, rétegenként legalább 60 mikronos vastagságban
Munkadarab támasztás
- Nagy méretű munkaasztal görgőkkel és merev határolókkal a könnyű kezelhetőségért és lemezbeállításért
- Hosszú, erős támasztókarok, amik biztonságosan tartják a nagy méretű lemezeket
Hidraulika
- Mindkét oldalon polírozott hengerek két Mikronos felületi megmunkálással a hosszú élettartamért
- Edzett hengerek SAE 1040- es anyagból
- A teljes hidraulikarendszer tartós, alacsony karbantartási igényű és könnyen üzemeltethető
- Vágás közben hidraulikusan vezérelt lefogók pozícionálják a fémlemezeket
Hátsó támasz és vezérlés
- Hossz, vastagság és az erősség mind beállítható kézzel, mely után a programozható vezérlőegység automatikusan felajánlja a megmunkáláshoz szükséges egyéb adatokat, mint például a vágási szög, vagy hosszúság
- A hátsó támasz robusztus, mely ideális a nehéz megmunkálási területekhez
- Csúszóvezetékek és előfeszített golyós orsók melyek védőházban vannak kialakítva
Felszereltség
- Az elektromos alkatrészeket ismert beszállítók biztosítják a problémamentes működés érdekében
- Rozsdamentes acélból készült felső és alsó kések
- A berendezés lábpedálról működtethető, mely rendelkezik vészleállító kapcsolóval és bárhová helyezhető
Biztonság
- CE szabványú biztonsági felszerelések
- Hátsó fénysorompó rendszer biztosítja a munkaterületet
Vezérlés
- CybTouch 8 G, ami egy erőteljes vezérlő a kiváló lemezmegmunkálásért
- Mint minden CybTouch termék, ez is felhasználóbarát dizájnnal rendelkezik, a használatát könnyű megszokni
- Az intuitív HMI a legszükségesebb adatokat mutatja, ezzel segítve a nagyfokú automatizálást és a különösen egyszerű működtetést
Könnyű működtetés
- Magas kontrasztú, élénk, színes érintőkijelző
- Egyszerű oldalelrendezés, nagy méretű nyomógombok és szervezett kijelző, mely rendelkezik minden információval, ami a kezelő számára csak fontos lehet
- Intuitív és felhasználóbarát kezelőfelület
- Gyors gépbeállítás az EasyCut oldalon
- Kontextus érzékeny segítség és figyelmeztető felugró ablakok
Megnövelt vágási teljesítmény
- Automatikusan kalkulálja a munkadarab tulajdonságait, úgy mint:
- Bevágás, vágási szög, vágási hossz, hátsó támasz korrekció, visszatérés
- Csavarodás gátlás
- 2/3- os lemezelhelyezés
- Leszorítóerő vezérlés
- Rendszer nyomás vezérlés
- A munkadarab centerezésének a lehetősége
Erőteljes
- A hosszú vágási szekvenciák és programok eltárolhatóak
- Vezetéknélküli kommunikációs lehetőség
- Több mint 10 nyelven elérhető felhasználói felület
Alapfelszereltség
- Cybelec Touch 8 vezérlő
- CNC vezérelt pengetávolság állítás
- CNC vezérelt vágóhossz állítás
- CNC vezérelt gereblyeszög állítás
- Biztonsági kézvédő
- Vágási vonal megvilágítás
- Görgős asztal
- Motorizált hátsó megállító (1000mm)
- Méretezett oldalvezetők (L=1000mm)
- 2 darab támasztókar
- Biztonsági munkaterület
- Lábpedál, biztonsági vészleállító kapcsolóval
- Alapfelszereltségként felső és alsó késekkel
- Használati kézikönyv angol nyelven
| Hátsó segédkar darabszám | 6 |
| Hátsó segédkar hossza | 900 mm |
| Lemezvastagság | 6 mm |
| Leszorító körmök száma | 29 db |

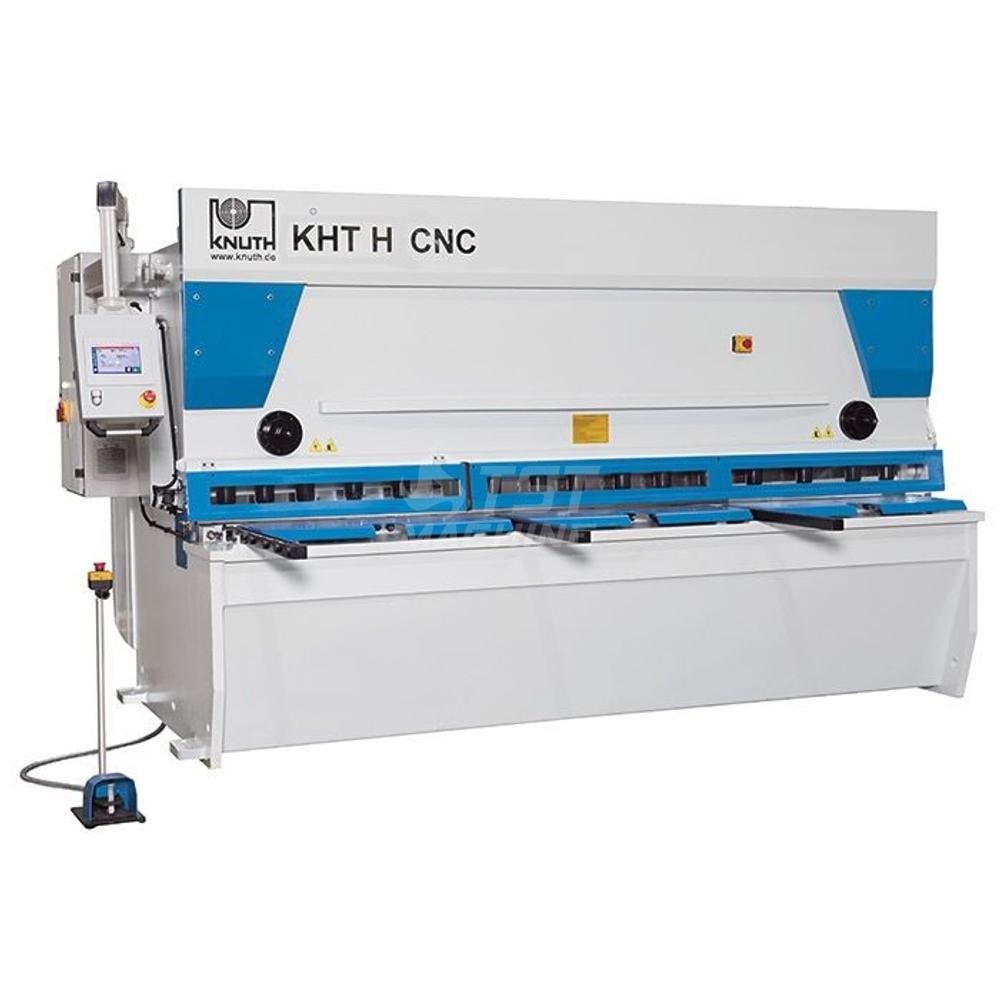

| Gép típus | KHT H 6006 CNC |
| Cikkszám | K-183270 |
| Asztal méret hossz x szélesség mm (work table dimension) | 6280X590 |
| Kivitel kézi/motoros/hidraulikus ( manual/motorized/hydraulic) | Hidraulikus |
| Vágóhossz ( cutting lenght) | 6100 mm |
| Főmotor teljesítménye ( Motor ) | 22 kW |
| Hátsó ütköző löket ( rear stop) | 1000 mm |
| Vágások száma/perc ( stroke) | 13 1/min |
| Munkaasztal magasság (work table height) | 900 mm |
| Torok mélység ( Throat ) | 150 mm |
| Nyomó erő (Pressure force) | 35 t |
| Hidraulika tartály térfogat (Hydraulic tank capacity) | 250 l |
| Vágási szög | 0.3-1.5° |
| Gép hossz (L=Machine lenght) | 6900 mm |
| Gép szélesség (W=Machine widht) | 2180 mm |
| Gép magasság (H Machine height) | 2350 mm |
| Gép súly (machine weight) | 22000 kg |
