Leírás és Paraméterek
- Ez a legkorszerűbb lézervágó rendszer mindkét oldalán hajtásokkal ellátott portál stílusú szerkezettel rendelkezik, és nagy munkaterülettel3000 x 1500 mm-től 6000 mm x 2000 mm-ig, amely a legtöbb általános lemezméretet képes befogadni.
- Az Y tengely portáljának alumínium sajtolt öntvénye van, kis súlyú és nagy szilárdságú, a kiváló dinamika érdekében
- Gondosan hegesztett gépi keret és az összes szerkezeti elem hőkezelése megbízhatóan kiküszöböli a gyártással kapcsolatos anyagterheléseket - biztosítva az összes alkatrész pontos igazítását. Ez biztosítja a hosszú távú és reprodukálható élvonalbeli pontosságot és a gép hosszú élettartamát
- A precíziós lineáris vezetők minimális karbantartást igényelnek, és hosszú távú precizitásra és nagy vágási sebességre tervezték
- Nagy pontosságú fogaskerekek a Z és Y tengelyen, kiváló és megbízható pozicionálási pontosságot biztosítanak
- Erős szervomotorok minden tengelyen
- Az emberek és a környezet biztonsága érdekében a vágórendszert gépház szűrő-elszívó rendszer látja el. A speciális védőüvegek lehetővé teszik a vágási folyamat megfigyelését
- Az automatikus shuttle asztalrendszer minimalizálja a termelési leállásokat, mivel az asztal be- és kirakodása a darabolás során lehetséges
- Merőleges vagy négyzettolerancia lézervágásnál a DIN EN ISO 9013-1 szabvány szerint
Vezérlés
- Könnyű kezelhetőség felhasználóbarát, optimalizált felülettel
- A technológiai adatbázis a különböző fémek vágási paramétereit és előre beállított ciklusait tartalmazza
- Az összes vágási feladat hatékony feldolgozását egy felhasználóbarát szoftver támogatja a folyamatparaméterek kiválasztásához
- Proporcionális és solenoid szelepek szabályozzák a gáznyomásokat (a vezérlésben beállítva) a vágási folyamat során
Vágófej
- Kiváló minőségű vágófej, amelyet a Raytools készített, motorizált fókuszpozíció-beállítással, integrált ütközésvédővel és szintszabályzóval
- A karbantartást nem igénylő gerendavezetőt egy rugalmas száloptikai kábellel van ellátva, amely hosszú szerszám élettartamot biztosít
Alapfelszereltség:
- Feszültségstabilizátor
- Komplett rendszer CNC vezérléssel (CypCut)
- Ytterbium Fiber, Raycus
- Száloptika
- RayTools HP vágófej
- Automatikus fókuszpozíció-beállítás
- Automatikus váltóasztal rendszer
- Szűrő kipufogórendszer
- Automatikus gázkonzol
- CAD / CAM szoftver (CypCut)
- Használati útmutató és programozási utasítások
- Opcionálisan 3 vagy 6 méteres csővágó kiegészítő (1-4 kW) rendelhető
- Az Y tengely portáljának alumínium sajtolt öntvénye van, kis súlyú és nagy szilárdságú, a kiváló dinamika érdekében
- Gondosan hegesztett gépi keret és az összes szerkezeti elem hőkezelése megbízhatóan kiküszöböli a gyártással kapcsolatos anyagterheléseket - biztosítva az összes alkatrész pontos igazítását. Ez biztosítja a hosszú távú és reprodukálható élvonalbeli pontosságot és a gép hosszú élettartamát
- A precíziós lineáris vezetők minimális karbantartást igényelnek, és hosszú távú precizitásra és nagy vágási sebességre tervezték
- Nagy pontosságú fogaskerekek a Z és Y tengelyen, kiváló és megbízható pozicionálási pontosságot biztosítanak
- Erős szervomotorok minden tengelyen
- Az emberek és a környezet biztonsága érdekében a vágórendszert gépház szűrő-elszívó rendszer látja el. A speciális védőüvegek lehetővé teszik a vágási folyamat megfigyelését
- Az automatikus shuttle asztalrendszer minimalizálja a termelési leállásokat, mivel az asztal be- és kirakodása a darabolás során lehetséges
- Merőleges vagy négyzettolerancia lézervágásnál a DIN EN ISO 9013-1 szabvány szerint
Vezérlés
- Könnyű kezelhetőség felhasználóbarát, optimalizált felülettel
- A technológiai adatbázis a különböző fémek vágási paramétereit és előre beállított ciklusait tartalmazza
- Az összes vágási feladat hatékony feldolgozását egy felhasználóbarát szoftver támogatja a folyamatparaméterek kiválasztásához
- Proporcionális és solenoid szelepek szabályozzák a gáznyomásokat (a vezérlésben beállítva) a vágási folyamat során
Vágófej
- Kiváló minőségű vágófej, amelyet a Raytools készített, motorizált fókuszpozíció-beállítással, integrált ütközésvédővel és szintszabályzóval
- A karbantartást nem igénylő gerendavezetőt egy rugalmas száloptikai kábellel van ellátva, amely hosszú szerszám élettartamot biztosít
Alapfelszereltség:
- Feszültségstabilizátor
- Komplett rendszer CNC vezérléssel (CypCut)
- Ytterbium Fiber, Raycus
- Száloptika
- RayTools HP vágófej
- Automatikus fókuszpozíció-beállítás
- Automatikus váltóasztal rendszer
- Szűrő kipufogórendszer
- Automatikus gázkonzol
- CAD / CAM szoftver (CypCut)
- Használati útmutató és programozási utasítások
- Opcionálisan 3 vagy 6 méteres csővágó kiegészítő (1-4 kW) rendelhető
Gyorulás maximálisan X tengely | 10 m/s2 |
Gyorulás maximálisan Y tengely | 10 m/s2 |
Gyorulás maximálisan Z tengely | 8 m/s2 |
Munkadarab tömege | 7 Kg/dm2 |
Vágóasztal csereidő | 20 sec |

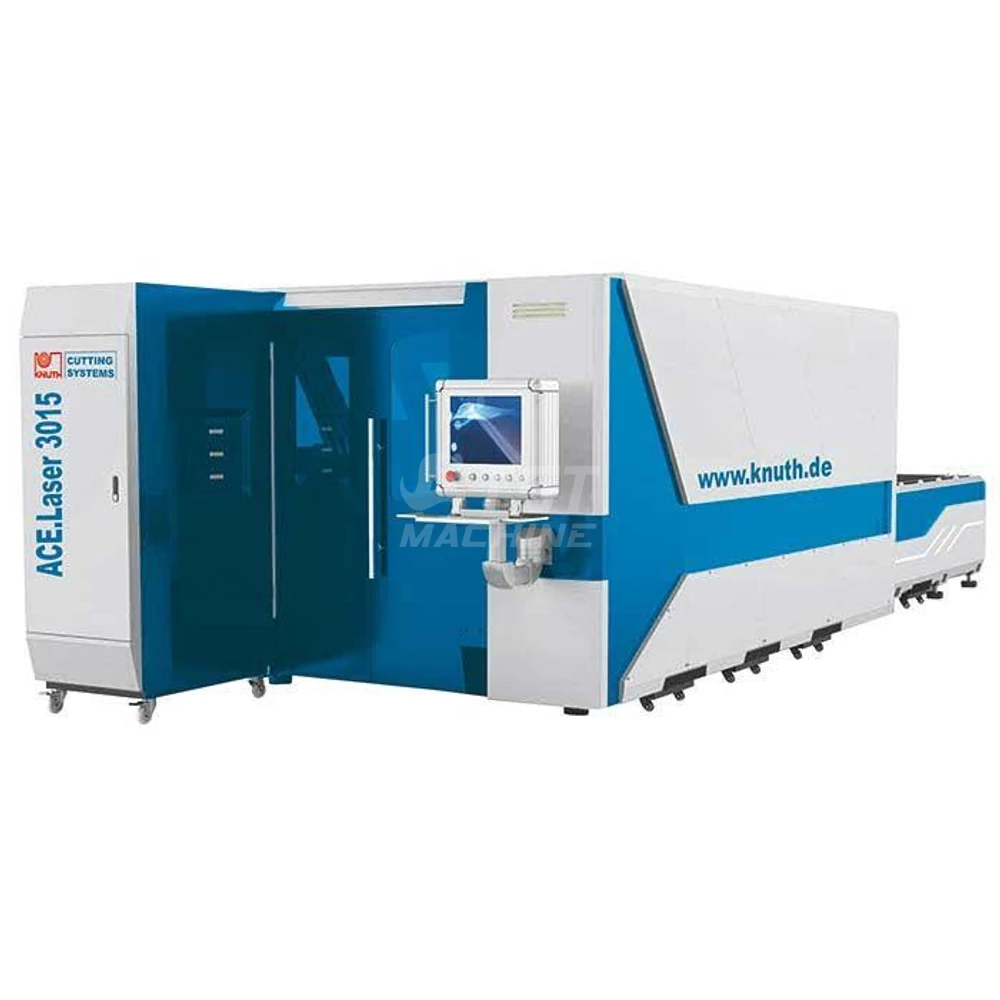

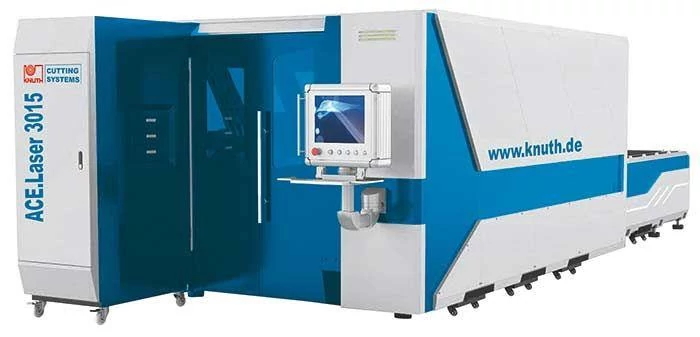

Gép típus | Ace Laser 3015 4.0 |
Cikkszám | 141014 |
Gyorsmenet X Y | 120 m/min |
X-tengely (Travel X-axis) | 1520 mm |
Y-tengely (Travel Y-axis) | 3050 mm |
Z-tengely (Travel Z-axis) | 100 mm |
Lézer típusa CO2/fiber (Laser type) | Fiber |
Hullámhossz (Shaft length) | 0.08 µm |
Csatlakozó teljesítmény (Power consumption) | 17 kW |
Vágási kapacitás szerkezeti acélban | 20 mm |
Vágási kapacitásrozsdamentes acélban | 12 mm |
Vágási kapacitás alumíniumban | 12 mm |
Asztal mérete hossz x szélesség mm | 3000x1500 |
Gép hossz (L=Machine lenght) | 9800 mm |
Gép szélesség (W=Machine widht) | 3700 mm |
Gép magasság (H=Machine height) | 2150 mm |
Gép súly (machine weight) | 8000 kg |
