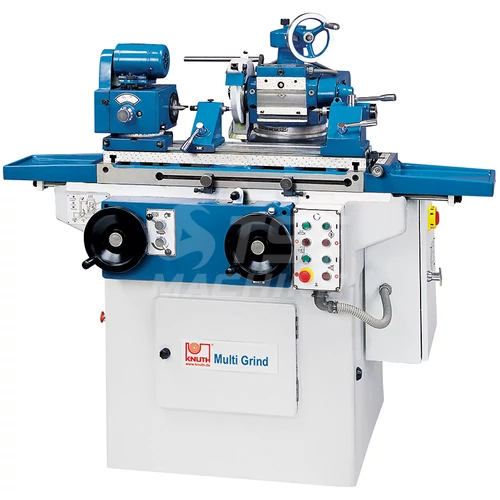

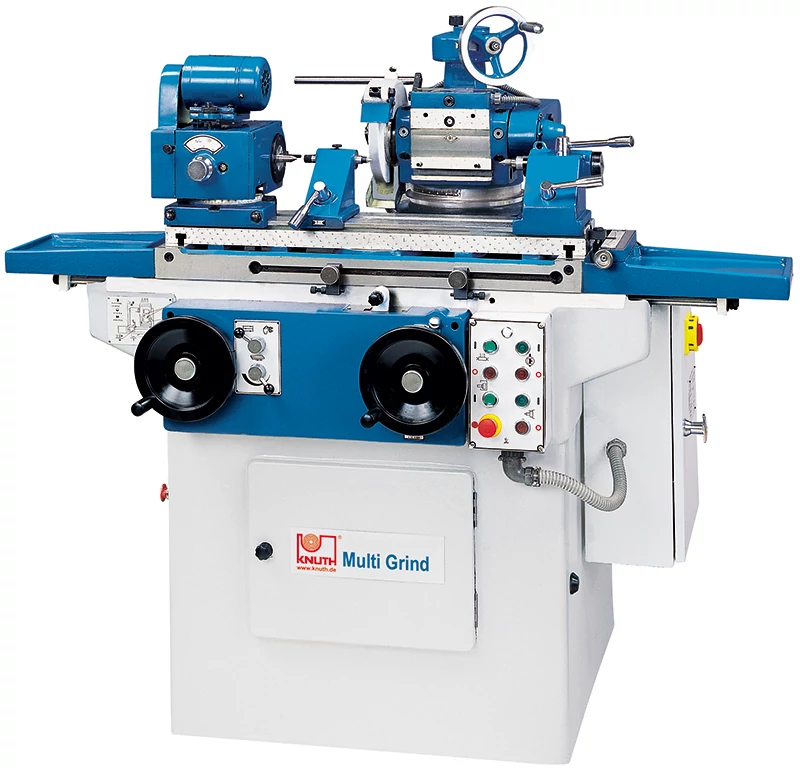

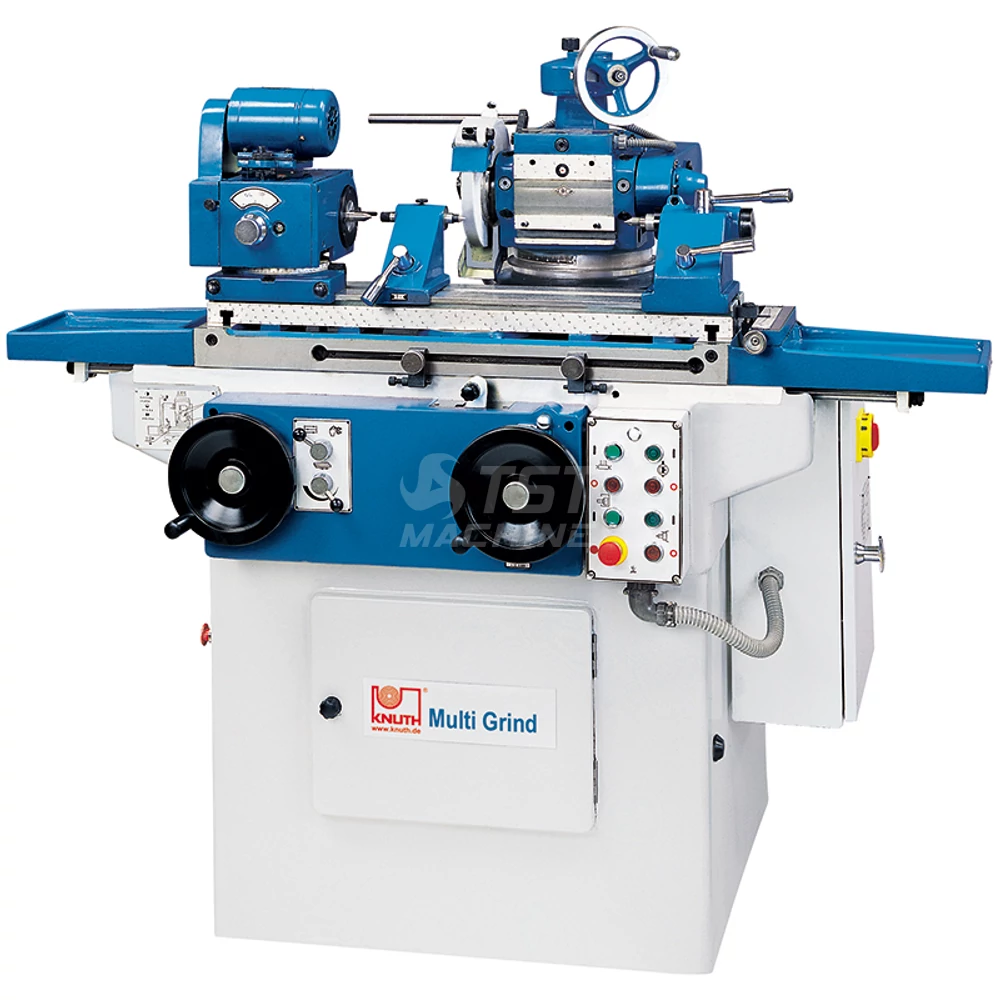

Multi-Grind Univerzális szerszámélező
Videók
Leírás és Paraméterek
- A Multi-Grind funkcionalitása a külső és belső hengeres köszörülésétől a kúpos felületekig terjed a szerszámok egyszerű köszörülését is lehetővé teszi (marók, dörzsárak és esztergaszerszámok élezése), és alkalmas könnyű felületi köszörülésre.
- Három ponton csapágyazott orsó
- A kőorsó egyedi csapágya biztosítja a minimális hőmérsékleti hatásokat és az állandó köszörülési minőséget.
- Hidraulikus hosszani előtolás automatikus irányváltással. Egy további kézi működtetésű hidraulikusan rásegített hosszanti előtolás akár 7 m / perc sebességet is lehetővé tesz.
- A speciális kőorsó lehetővé teszi 2 különböző köszörűkorong egyidejű felhelyezését.
- Állítható keresztirányban és függőlegesen is valamint elforgatható a függőleges tengely körül.
- Az orsó 3 különböző sebességgel működik (110, 200, 300 min-1), amelyeket egy könnyen kezelhető sebességváltó karon állíthat be.
További jellemzők ...
- Központi kenőrendszer
- Masszív felépítés
- Tömör öntöttvasból készült és súlya 1300 kg minimalizálja a rezgéshatásokat - az elektromos alkatrészek könnyen hozzáférhetőek a vezérlőszekrényben
Alaptartozékok:
• Hűtőberendezés
• Elszívó berendezés
• Szerszám befogó / osztófej MT 4
• Furatköszörű berendezés 2 db köszörűkővel
• 4 köszörűkorong
• Hárompofás tokmány (Ø 100 mm)
• Bal oldali szegnyereg
• Jobb oldali szegnyereg MK 2
• Csúcs
• Fél csúcs
• Kiegyensúlyozó
• Orsótoldó
• Satu síkköszörüléshez (3-D szögbe állítható)
• Rugós ütköztető
• 5 menesztő
• Köszörűkő lehúzó
• Különböző fröccsenés elleni védő lemezek
• Köszörűkorong védő (2x)
• Automatikus központkenő berendezés
• Kezelési leírás
Fő tartozékok és használatuk:
12.1. Marófej
(M6020A-F1A)
Kúpos szárú marók, és kúpos tüskére szerelt egyéb marók köszörülésénél használatos.
A megmunkáláshoz nem kell forgatni az orsót, rögzítő csavarral le lehet fixálni.
12.2. Bal oldali szegnyereg
(M6020A-F2A
Dörzsárak, és marók köszörülésénél használatos, általában a jobb oldali szegnyereggel együtt.
12.3. Univerzális satu
(M6020A-F3)
Esztergakések, és egyéb sík felületekkel rendelkező szerszámok élesítésénél alkalmazandó.
12.4. Koronglehúzó szerszám
(M6020A-F5)
Ezt az eszközt a köszörűkorong lapos, és kör felületeinek a lehúzására szolgál.
12.5. Központosító
(M6020A-F5)
A köszörűorsó és a szegnyereg középpontjának állítására szolgáló egység.
12.6. Fogütköző
(M6020A-F4)
Fogmarók köszörülésénél használatos. Biztosítja, hogy a maró egy adott pozícióban ne mozduljon el a köszörülés alatt.
Három különböző alakú lemez a különféle marók könnyű megmunkálhatóságát teszi lehetővé.
12.7. Nyújtott orsó
(M6020A-F8)
A köszörűkorong asztallal történő ütközését hivatott elkerülni, a nyújtott orsó a köszörűorsó jobb oldalán.
Olyan munkadarabok megmunkálásánál használatos, amelyek satuba vannak fogva.
12.8. Kiegyensúlyozó pad
(M6020A-F5)
A köszörűkorong kiegyensúlyozásakor használatos.
A pad vízszintességét beállító csavarokkal lehet beállítan
- Három ponton csapágyazott orsó
- A kőorsó egyedi csapágya biztosítja a minimális hőmérsékleti hatásokat és az állandó köszörülési minőséget.
- Hidraulikus hosszani előtolás automatikus irányváltással. Egy további kézi működtetésű hidraulikusan rásegített hosszanti előtolás akár 7 m / perc sebességet is lehetővé tesz.
- A speciális kőorsó lehetővé teszi 2 különböző köszörűkorong egyidejű felhelyezését.
- Állítható keresztirányban és függőlegesen is valamint elforgatható a függőleges tengely körül.
- Az orsó 3 különböző sebességgel működik (110, 200, 300 min-1), amelyeket egy könnyen kezelhető sebességváltó karon állíthat be.
További jellemzők ...
- Központi kenőrendszer
- Masszív felépítés
- Tömör öntöttvasból készült és súlya 1300 kg minimalizálja a rezgéshatásokat - az elektromos alkatrészek könnyen hozzáférhetőek a vezérlőszekrényben
Alaptartozékok:
• Hűtőberendezés
• Elszívó berendezés
• Szerszám befogó / osztófej MT 4
• Furatköszörű berendezés 2 db köszörűkővel
• 4 köszörűkorong
• Hárompofás tokmány (Ø 100 mm)
• Bal oldali szegnyereg
• Jobb oldali szegnyereg MK 2
• Csúcs
• Fél csúcs
• Kiegyensúlyozó
• Orsótoldó
• Satu síkköszörüléshez (3-D szögbe állítható)
• Rugós ütköztető
• 5 menesztő
• Köszörűkő lehúzó
• Különböző fröccsenés elleni védő lemezek
• Köszörűkorong védő (2x)
• Automatikus központkenő berendezés
• Kezelési leírás
Fő tartozékok és használatuk:
12.1. Marófej
(M6020A-F1A)
Kúpos szárú marók, és kúpos tüskére szerelt egyéb marók köszörülésénél használatos.
A megmunkáláshoz nem kell forgatni az orsót, rögzítő csavarral le lehet fixálni.
12.2. Bal oldali szegnyereg
(M6020A-F2A
Dörzsárak, és marók köszörülésénél használatos, általában a jobb oldali szegnyereggel együtt.
12.3. Univerzális satu
(M6020A-F3)
Esztergakések, és egyéb sík felületekkel rendelkező szerszámok élesítésénél alkalmazandó.
12.4. Koronglehúzó szerszám
(M6020A-F5)
Ezt az eszközt a köszörűkorong lapos, és kör felületeinek a lehúzására szolgál.
12.5. Központosító
(M6020A-F5)
A köszörűorsó és a szegnyereg középpontjának állítására szolgáló egység.
12.6. Fogütköző
(M6020A-F4)
Fogmarók köszörülésénél használatos. Biztosítja, hogy a maró egy adott pozícióban ne mozduljon el a köszörülés alatt.
Három különböző alakú lemez a különféle marók könnyű megmunkálhatóságát teszi lehetővé.
12.7. Nyújtott orsó
(M6020A-F8)
A köszörűkorong asztallal történő ütközését hivatott elkerülni, a nyújtott orsó a köszörűorsó jobb oldalán.
Olyan munkadarabok megmunkálásánál használatos, amelyek satuba vannak fogva.
12.8. Kiegyensúlyozó pad
(M6020A-F5)
A köszörűkorong kiegyensúlyozásakor használatos.
A pad vízszintességét beállító csavarokkal lehet beállítan
| Gép típus | Multi -Grind Univerzális szerszám élező |
| Cikkszám | K-102781 |
| Digitális kijelző van/ nincs ( DRO) | Nincs |
| Gép súly (machine weight) | 1300 kg |
| Max/Min. köszörűlhető átmérő (max/min grinding diamater) | 1 |
| Max/Min. köszörűlhető furat (max.inside grinding diamater) | 2 |
| Csúcstávolság (center distance) | 500 mm |
| Köszörülés hossza (max.grinding length) | 500 mm |
| Asztal elfordíthatósága( table swivel) | 2 |
| Főorsó elfordíthatósága jobbra/balra(headstock swivel right/left) | 45 ° |
| Köszörűkorong elfordíthatóság( Grinding wheel swivel) | 90 ° |
| Szegnyereg kúp (tailstock taper) | M 2 |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 1,1/400 |
| Gép hossz (L=Machine lenght) | 1520 mm |
| Gép szélesség (W=Machine widht) | 1130 mm |
| Gép magasság (H=Machine height) | 1170 mm |
| Gép tömeg (Machine weight) | 1300 kg |
