Leírás és Paraméterek
Egyedülálló tervezés
- 50m/min gyorsjárat csúszóvezetéken amely kimagaslik a többi gyártó gépei közül.
- Minden kontakt felület kézzel hántolt a tökéletes geometria érdekében.
- A legmagasabb geometriai pontosság a teljes élettartam alatt, nehéz megmunkálási körülmények között is.
- Nagy tömegű Meehanite géptest 8260Kg, mely kiváló rezgéselnyeléssel rendelkezik, mely tökéletes felületi minőséget tesz lehetővé
- 16mm es emelkedésű finom menetű golyósorsó és 67M impulzusos jeladó a kategóriájában kiemelkedő pontosságért 0.002mm teljes löketen.
- Erőteljes 11kW-os (15HP) direkt hajtás, amely Dual-Contact orsókialakítással rendelkezik, ez lehetővé teszi a rövidebb ciklusidőket, különleges anyagok megmunkálását, és a lehető legjobb felületi érdesség elérését.
- Forgó nagy sebességű automata paletta cserélő rendszer, mely helyet spórol és nagyon gyors cserét tesz lehetővé.
- Bővíthető kiegészítő 5. tengely interface, az ötödik tengely szimultán megmunkálási képessége mindkét palettánál alkalmazható és utólagosan is kialakítható.
- Ultra nagysebesség és magas precizitású SSS vezérlés, egészen 8190 elem előre olvasásáig, 270m/perces előtolással.
- Kivételes forgács kezelés, két szintes szállítórendszeren, 100 mikronos szűrőrendszerrel és ágyöblítéssel.
- Távolról vezérelhető működés, mivel a gép képes email értesítést küldeni a folyamatokról és hibaelőzményekről
Alaptulajdonságok és felszereltség
- Meehanite öntvény konstrukció kézzel hántolva
- Merev csúszóvezetékek az X és Y tengelyen, nagy teherbírású keresztgörgős lineáris vezetékelés a Z tengelyen
- Orsón keresztüli hűtés előkészítve, opcionálisan a helyszínen kiépíthető
- 15.000/perc fordulatú direkt hajtísú, Dual-Contact főorsó
- Golyósorsó hűtés a torziók elkerülése érdekében
- Kategóriaelső gyorsmenet: 50m/perc az X és Y tengelyen, 36m/perc a Z tengelyen
- Két állásos automatikus, forgó paletta cserélő
- Két szintes forgács eltávolító rendszer, szűréssel
- 30 férőhelyes szerszámtartó
- Ágy öblítés és felső hűtőfolyadék fúvóka
- Az ágy mindkét oldalára felszerelhető forgácskihordóval
- Automatikus lekapcsolás
- Három szimultán tengely, mely ötre bővíthető
- 67 milliós impulzus encoder rendszer
- Kézikerék
- Távoli vezérlés, értesítések küldése emailben
- SSS (Super Smooth Surface) vezérlés
- 1280 méter memória (0.5MB)
- Adat szerver, 8GB, USB interface
- 50m/min gyorsjárat csúszóvezetéken amely kimagaslik a többi gyártó gépei közül.
- Minden kontakt felület kézzel hántolt a tökéletes geometria érdekében.
- A legmagasabb geometriai pontosság a teljes élettartam alatt, nehéz megmunkálási körülmények között is.
- Nagy tömegű Meehanite géptest 8260Kg, mely kiváló rezgéselnyeléssel rendelkezik, mely tökéletes felületi minőséget tesz lehetővé
- 16mm es emelkedésű finom menetű golyósorsó és 67M impulzusos jeladó a kategóriájában kiemelkedő pontosságért 0.002mm teljes löketen.
- Erőteljes 11kW-os (15HP) direkt hajtás, amely Dual-Contact orsókialakítással rendelkezik, ez lehetővé teszi a rövidebb ciklusidőket, különleges anyagok megmunkálását, és a lehető legjobb felületi érdesség elérését.
- Forgó nagy sebességű automata paletta cserélő rendszer, mely helyet spórol és nagyon gyors cserét tesz lehetővé.
- Bővíthető kiegészítő 5. tengely interface, az ötödik tengely szimultán megmunkálási képessége mindkét palettánál alkalmazható és utólagosan is kialakítható.
- Ultra nagysebesség és magas precizitású SSS vezérlés, egészen 8190 elem előre olvasásáig, 270m/perces előtolással.
- Kivételes forgács kezelés, két szintes szállítórendszeren, 100 mikronos szűrőrendszerrel és ágyöblítéssel.
- Távolról vezérelhető működés, mivel a gép képes email értesítést küldeni a folyamatokról és hibaelőzményekről
Alaptulajdonságok és felszereltség
- Meehanite öntvény konstrukció kézzel hántolva
- Merev csúszóvezetékek az X és Y tengelyen, nagy teherbírású keresztgörgős lineáris vezetékelés a Z tengelyen
- Orsón keresztüli hűtés előkészítve, opcionálisan a helyszínen kiépíthető
- 15.000/perc fordulatú direkt hajtísú, Dual-Contact főorsó
- Golyósorsó hűtés a torziók elkerülése érdekében
- Kategóriaelső gyorsmenet: 50m/perc az X és Y tengelyen, 36m/perc a Z tengelyen
- Két állásos automatikus, forgó paletta cserélő
- Két szintes forgács eltávolító rendszer, szűréssel
- 30 férőhelyes szerszámtartó
- Ágy öblítés és felső hűtőfolyadék fúvóka
- Az ágy mindkét oldalára felszerelhető forgácskihordóval
- Automatikus lekapcsolás
- Három szimultán tengely, mely ötre bővíthető
- 67 milliós impulzus encoder rendszer
- Kézikerék
- Távoli vezérlés, értesítések küldése emailben
- SSS (Super Smooth Surface) vezérlés
- 1280 méter memória (0.5MB)
- Adat szerver, 8GB, USB interface

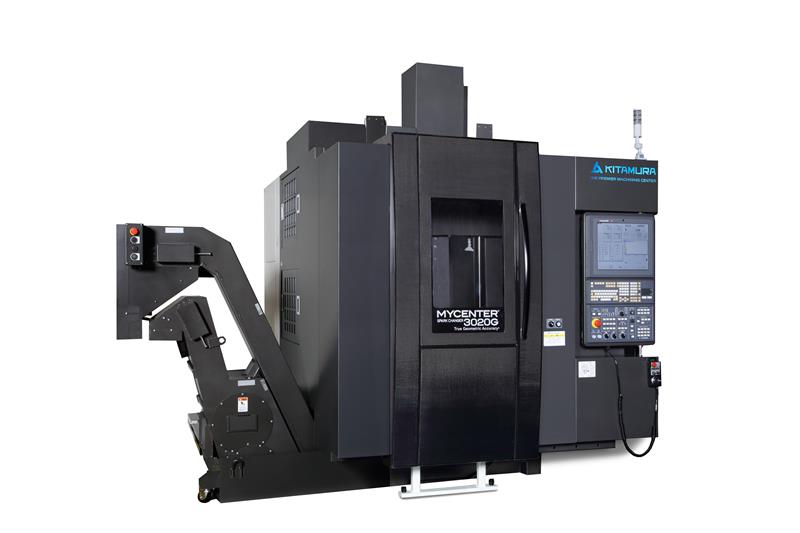

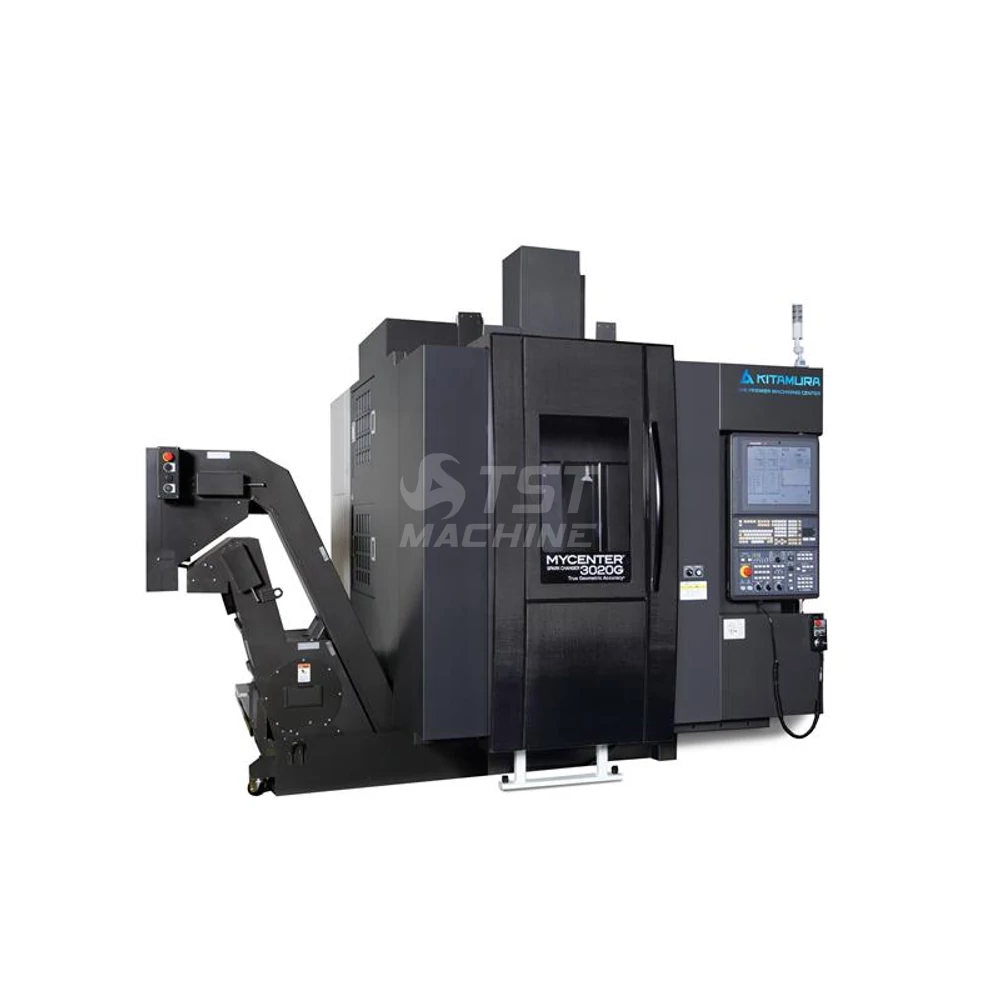

| Gép típus | Mycenter 3020GSP |
| Cikkszám | KI-Mycenter-3020GSP |
| Vezérlés típusa (controller type) | Arumatik-MI |
| Asztal hossz (Table length) | 500 mm |
| Asztal szélesség (Table width) | 860 mm |
| Főorsó meghajtása ( Spindle drive) | direkt |
| Max. teljesítmény (Spindle motor) | 15 kW |
| Max. nyomaték (Spindle torque) | 95.5 Nm |
| Csereidő szerszám/szerszám (Tool to tool change time) | 2.2 sec |
| Csereidő forgács/forgács (Chip to chip change time) | 4.4 sec |
| Max. szerszám átmérő (Max. tool diameter) | 125 mm |
| Max. szerszám hossz (Max. tool lenght) | 300 mm |
| Max. szerszám súly (Max. tool weight) | 8 kg |
| Paletta cserélő van / nincs (APC) | van |
| Paletták száma (Nr. Palletts) | 2 db |
| Paletta cserélés ideje (Pallet change time) | 9.3 sec |
| Pozicionálási pontosság (Positioning accuracy) | 0.002 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.001 mm |
| T hornyok adatai db/ osztás ( T-slots ) | 5/18mm |
| Gyorsmenet X Y | 50 m/min |
| Gyorsmenet Z, (Rapid feed Z-axis) | 36 m/min |
| Előtolás X, Y, Z, tengely (feed X, Y, Z, axis) - mm/min | 3 |
| Orsó-asztal távolság (min-max) mm (spindle-table distance) | 125-635 |
| Orsó-oszlop távolság (spindle to column distance/throat) | 825 mm |
| Szerszám helyek száma | 30 db |
| Gép magasság (Machine height) | 3075 mm |
| Gép szélesség (Machine width) | 3282 mm |
| Gép hossz (Machine lenght) | 3124 mm |
| Gép súly (machine weight) | 8260 kg |
