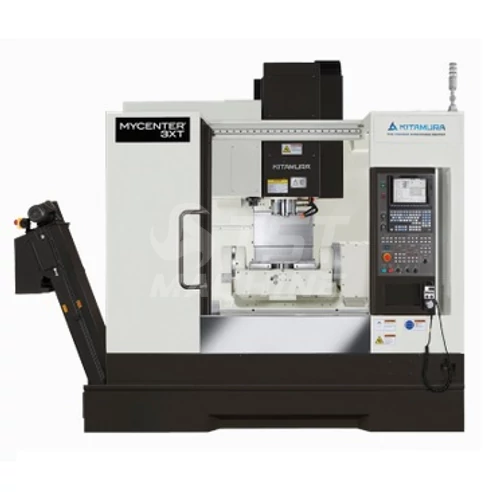

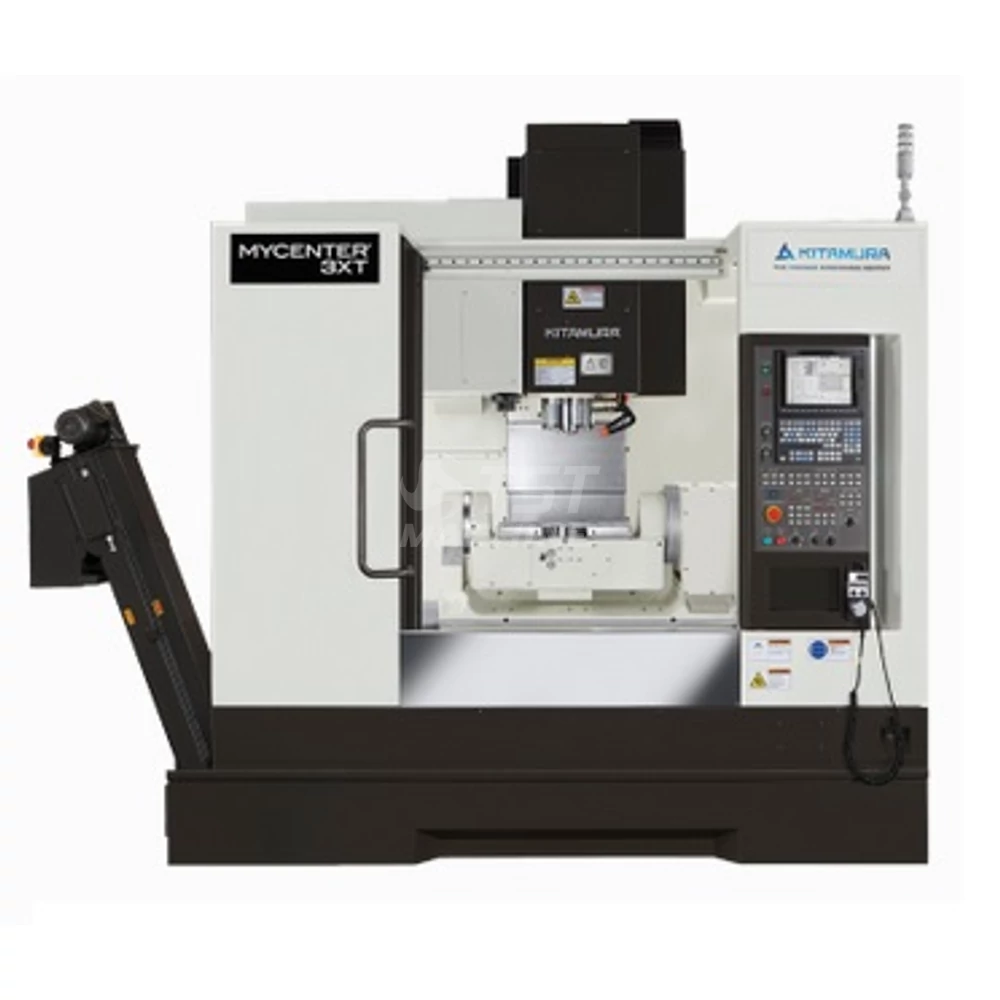

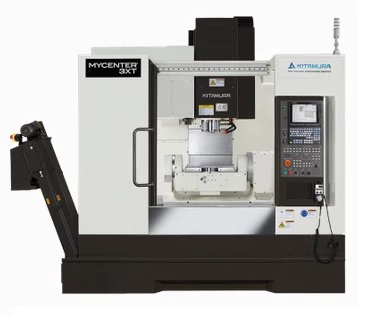

Mycenter 3XT 5 tengelyes CNC megmunkálóközpont
Leírás és Paraméterek
Általános jellemzők:
Rendkívül jó ár-értékarányú 5 tengelyes Japán megmunkálóközpont
Hagyományosan nagypontosságú KITAMURA minőség
Beépített bölcsős kialakítás 4. és 5. tengely
A csatlakozó felületek kézi hántolásúak
Kiváló minőségű Meehanite öntvény gépváz
Merev THK lineális vezetékek mindhárom tengelyen
X Y tengelyen 48 méteres gyorsmenet
Szerszámon keresztüli hűtés előkészítés csövezéssel
Lemosó jellegű hűtés alapkivitel
12.000 1/min főorsó fordulat, szíjhatással
Dual Contact nagy merevségű szerszámrögzítés a főorsóban
Lamellás kaparós jobb-bal kivitelű forgácsszállító a forgács eltávolításhoz a gépen kívülre
Csigás forgácskotró mindkét oldalt a munkatérben
5 szimultán tengely egyidejű vezérlése (valós 3D)
Az összes tengelyen 16 Millió impulzus felosztású mérőrendszer ( 1 nanóméter elmozdulás érzékelése)
Vezérléshez csatlakoztatott kézi kerék
High Speed Cutting üzemmód (1,125 block/sec feldolgozási sebességgel)
Nagy sebességű nagy felbontású ARUMATIK CNC vezérlés
USB interface
40 férőhelyes ultra gyors sebességű automata szerszámtár cserélővel
kihelyezett kezelőpult
Rendelhető opciók:
Üveg mérőlécek
Emelt nyomású orsón keresztüli hűtés (15, vagy 70 bár)
Automata lekapcsolás
Orsó bemelegítés
Szerszámbemérő csomagok
Munkadarab helyzetét bemérő csomagok
Data szerver a vezérléshez
Rendkívül jó ár-értékarányú 5 tengelyes Japán megmunkálóközpont
Hagyományosan nagypontosságú KITAMURA minőség
Beépített bölcsős kialakítás 4. és 5. tengely
A csatlakozó felületek kézi hántolásúak
Kiváló minőségű Meehanite öntvény gépváz
Merev THK lineális vezetékek mindhárom tengelyen
X Y tengelyen 48 méteres gyorsmenet
Szerszámon keresztüli hűtés előkészítés csövezéssel
Lemosó jellegű hűtés alapkivitel
12.000 1/min főorsó fordulat, szíjhatással
Dual Contact nagy merevségű szerszámrögzítés a főorsóban
Lamellás kaparós jobb-bal kivitelű forgácsszállító a forgács eltávolításhoz a gépen kívülre
Csigás forgácskotró mindkét oldalt a munkatérben
5 szimultán tengely egyidejű vezérlése (valós 3D)
Az összes tengelyen 16 Millió impulzus felosztású mérőrendszer ( 1 nanóméter elmozdulás érzékelése)
Vezérléshez csatlakoztatott kézi kerék
High Speed Cutting üzemmód (1,125 block/sec feldolgozási sebességgel)
Nagy sebességű nagy felbontású ARUMATIK CNC vezérlés
USB interface
40 férőhelyes ultra gyors sebességű automata szerszámtár cserélővel
kihelyezett kezelőpult
Rendelhető opciók:
Üveg mérőlécek
Emelt nyomású orsón keresztüli hűtés (15, vagy 70 bár)
Automata lekapcsolás
Orsó bemelegítés
Szerszámbemérő csomagok
Munkadarab helyzetét bemérő csomagok
Data szerver a vezérléshez
| Gép típus | Mycenter-3XT |
| Cikkszám | KI-Mycenter 3XT |
| Vezeték típus: edzett lapos / lineár | Lineáris |
| Vízszintes / függőleges/univerzális (vert./ horiz. /univers.) | öttengelyes |
| Max mdb magasság ( Max hight of workpiece) | 2 |
| Max mdb átmérő ( Max diam of workpiece) | 300 mm |
| Körasztal osztása (4th axis rotary table) | 0.001 ° |
| Poz. pontosság X, Y, Z tengely (Positioning accuracy) | 0.002 mm |
| Ismétlési pontosság X, Y, Z (repeatability accuracy) | 0.001 mm |
| Főorsó meghajtása ( Spindle drive) | szíj |
| X-tengely gyorsmenet (Rapid feed X axis) | 48 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 48 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 42 m/min |
| Szerszámtár férőhely (Too storag capacity) | 40 db |
| Csereidő szerszám/szerszám (Tool to tool change time) | 2.3 sec |
| Csereidő forgács/forgács (Chip to chip change time) | 8 sec |
| Vezérlés típusa (CNC Controller) | Arumatik JR |
| Gép hossz (L=Machine lenght) | 3000 mm |
| Gép szélesség (W=Machine widht) | 2850 mm |
| Gép magasság (H=Machine height) | 2800 mm |
| Gép súly (machine weight) | 6500 kg |
