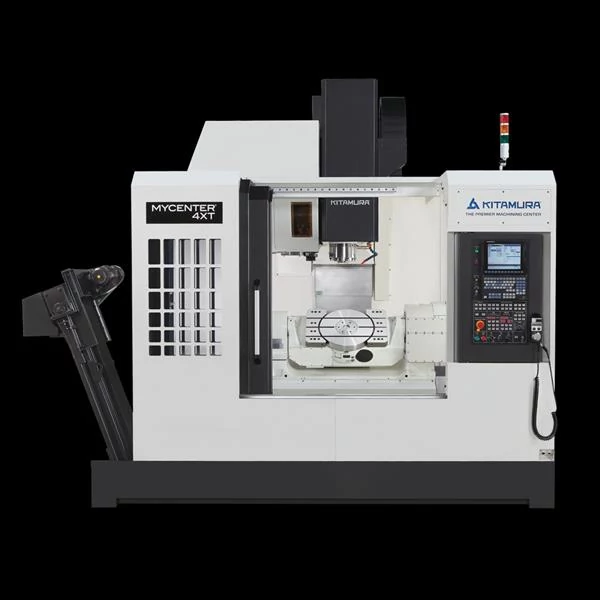

Mycenter 4XT 5 tengelyes CNC megmunkálóközpont
Leírás és Paraméterek
Általános jellemzők:
Beépített 4. és 5. tengely
Bölcsős kialakítás esztergáló funkcióval (8.000 fok/perc)
A csatlakozó felületek kézi hántolásúak
Kiváló minőségű Meehanite öntvény gépváz
Merev csúszó vezetékek mindhárom lineáris tengelyen
4 csúszó vezeték az Y tengely mentén
Világon egyedülálló 36 méteres gyorsmenet
Szerszámon keresztüli hűtés előkészítés csövezéssel
Lemosó jellegű hűtés alapkivitel
15.000 1/min főorsó fordulat, szíjhatással
Dual Contact nagy merevségű szerszámrögzítés a főorsóban
Lamellás kaparós jobb-bal kivitelű forgácsszállító a forgács eltávolításhoz a gépen kívülre
Csigás forgácskotró mindkét oldalt a munkatérben
3 szimultán tengely egyidejű vezérlése (valós 3D)
Az összes tengelyen 16 Millió impulzus felosztású mérőrendszer ( 1 nanóméter elmozdulás érzékelése)
Vezérléshez csatlakoztatott kézi kerék
High Speed Cutting üzemmód (1,125 block/sec feldolgozási sebességgel)
Nagy sebességű nagy felbontású ARUMATIK CNC vezérlés
USB interface
kategóriájában a leggyorsabb előtolás – 36.000 mm/min
30 férőhelyes ultra gyors sebességű automata szerszámtár cserélővel
kihelyezett kezelőpult
Rendelhető opciók:
Üveg mérőlécek
40 db-ra bővített szerszámtár
Emelt nyomású orsón keresztüli hűtés (15, vagy 70 bár)
Automata lekapcsolás
Orsó bemelegítés
Szerszámbemérő csomagok
Munkadarab helyzetét bemérő csomagok
Data szerver a vezérléshez
Beépített 4. és 5. tengely
Bölcsős kialakítás esztergáló funkcióval (8.000 fok/perc)
A csatlakozó felületek kézi hántolásúak
Kiváló minőségű Meehanite öntvény gépváz
Merev csúszó vezetékek mindhárom lineáris tengelyen
4 csúszó vezeték az Y tengely mentén
Világon egyedülálló 36 méteres gyorsmenet
Szerszámon keresztüli hűtés előkészítés csövezéssel
Lemosó jellegű hűtés alapkivitel
15.000 1/min főorsó fordulat, szíjhatással
Dual Contact nagy merevségű szerszámrögzítés a főorsóban
Lamellás kaparós jobb-bal kivitelű forgácsszállító a forgács eltávolításhoz a gépen kívülre
Csigás forgácskotró mindkét oldalt a munkatérben
3 szimultán tengely egyidejű vezérlése (valós 3D)
Az összes tengelyen 16 Millió impulzus felosztású mérőrendszer ( 1 nanóméter elmozdulás érzékelése)
Vezérléshez csatlakoztatott kézi kerék
High Speed Cutting üzemmód (1,125 block/sec feldolgozási sebességgel)
Nagy sebességű nagy felbontású ARUMATIK CNC vezérlés
USB interface
kategóriájában a leggyorsabb előtolás – 36.000 mm/min
30 férőhelyes ultra gyors sebességű automata szerszámtár cserélővel
kihelyezett kezelőpult
Rendelhető opciók:
Üveg mérőlécek
40 db-ra bővített szerszámtár
Emelt nyomású orsón keresztüli hűtés (15, vagy 70 bár)
Automata lekapcsolás
Orsó bemelegítés
Szerszámbemérő csomagok
Munkadarab helyzetét bemérő csomagok
Data szerver a vezérléshez
| Gép típus | Mycenetr-4XT 5 tengelyes megmunkálóközpont |
| Cikkszám | Mycenter-4XD |
| Vezeték típus: edzett lapos / lineár | Edzett köszörűlt |
| Vízszintes / függőleges/univerzális (vert./ horiz. /univers.) | Függőleges |
| Max mdb magasság ( Max hight of workpiece) | 1 |
| Max mdb átmérő ( Max diam of workpiece) | 600 mm |
| Körasztal osztása (4th axis rotary table) | 0.001 ° |
| Körasztal gyorsmenet (Rapid feed 4th axis) | 8000 °/min |
| Billenőasztal gyorsmenet ( 5th axis swivel table) | 4800 °/min |
| Poz. pontosság X, Y, Z tengely (Positioning accuracy) | 0.002 mm |
| Ismétlési pontosság X, Y, Z (repeatability accuracy) | 0.001 mm |
| Főorsó meghajtása ( Spindle drive) | szíj |
| X-tengely gyorsmenet (Rapid feed X axis) | 36 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 36 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 36 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 10000 |
| Szerszámtár férőhely (Too storag capacity) | 30 db |
| Szerszámtár férőhely opció (Tool storage capacity option) | 40 db |
| Csereidő szerszám/szerszám (Tool to tool change time) | 2 sec |
| Csereidő forgács/forgács (Chip to chip change time) | 5 sec |
| Paletta cserélő van / nincs (APC) | nincs |
| Vezérlés típusa (CNC Controller) | Arumatik JR |
| Gép hossz (L=Machine lenght) | 3880 mm |
| Gép szélesség (W=Machine widht) | 2234 mm |
| Gép magasság (H=Machine height) | 3028 mm |
| Gép súly (machine weight) | 7800 kg |
