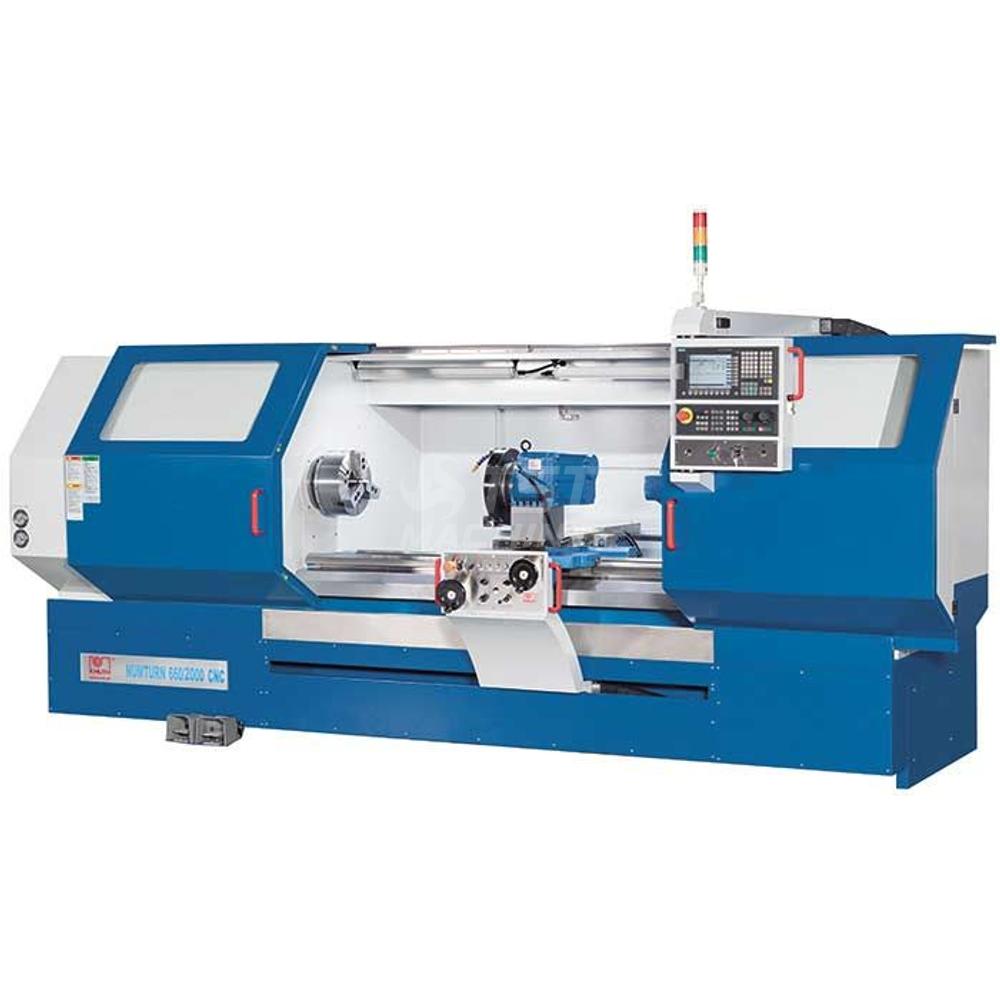

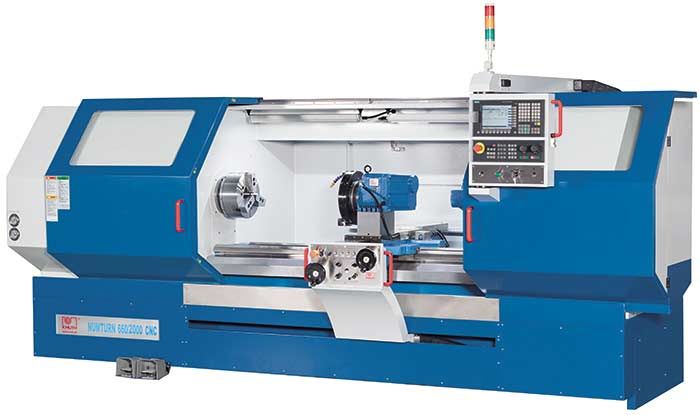

Numturn 500-1500 FA Manual / CNC eszterga
Leírás és Paraméterek
- Nehéz, bordázott gépágy, széles, edzett vezetőkkel és befogóprizmákkal a komoly megmunkálásokhoz
- Az orsóház és a főorsó tervezésekor figyelembe vették a megfelelő merevséget, a vibráció csökkentését és az egyenletes hőeloszlást
- Precíziós előfeszített orsócsapágyak szavatolják a körkörösséget és a terhelhetőséget
- A szegnyereg könnyen kezelhető, mely nagy leszorítóerőt biztosít
- Automata 8 állású revolverfej
- Hidraulikus tokmány, állítható szorítóerővel, már az alapfelszereltség részeként is
- Teljesen zárt gépház, melyhez könnyű hozzáférést biztosít a tolóajtó
- Az átlátható kialakítás miatt a Numturn gépcsaládhoz könnyű hozzászokni
- Fejlett központi kenési rendszer
Vezérlés
-FAGOR 8055i – a tökéletes megoldás a modern, hagyományos gépekhez
- Együtt alkalmazva az új generációs orsó és tengely vezérlésekk 8.4”-os LCD kijelzőjével, egy igazán innovatív, használatra kész, digitális CNC lehetőséget kínál a modern, de hagyományos gépeknek is
- Kiváló ár/érték arány
- A CNC és a meghajtás nagy sebességű adatátvitellel kommunikál, ami hatékony pozícionálást biztosít és optimális vágási teljesítményt
Előnyei - A digitális megoldás nagyobb precizitást biztosít
- Megnövelt termelési kapacitás
- Állandó vágási sebesség, mellyel a munkadarab még pontosabban megmunkálható
Stabilitás
- A Sinamics széles feszültségtartományt biztosít, megelőzve az ingadozó áramellátásból adódó leállásokat
- Nehéz megmunkálásokhoz igazodó automata orsó nyomaték szabályzó, ami megvédi a szerszámokat és az orsó rendszert.
Kényelmes kezelhetőség
- Gyors Ethernet kapcsolat könnyíti meg a bekapcsolást és a gépdiagnosztikát, leegyszerűsítve az NC program használatát
Alapfelszereltség
- Hidraulikus szegnyereg
- FAGOR 8055i CNC vezérlő
- 2 elektronikus kézikerék
- 8 állású hidraulikus revolverfej
- Hidraulikus 3 pofás tokmány (300mm)
- Automata központi kenési rendszer
- Munkalámpa
- Üzemeltetési szerszámok
- Felhasználói kézikönyv és programozási segédlet angol nyelven
- Az orsóház és a főorsó tervezésekor figyelembe vették a megfelelő merevséget, a vibráció csökkentését és az egyenletes hőeloszlást
- Precíziós előfeszített orsócsapágyak szavatolják a körkörösséget és a terhelhetőséget
- A szegnyereg könnyen kezelhető, mely nagy leszorítóerőt biztosít
- Automata 8 állású revolverfej
- Hidraulikus tokmány, állítható szorítóerővel, már az alapfelszereltség részeként is
- Teljesen zárt gépház, melyhez könnyű hozzáférést biztosít a tolóajtó
- Az átlátható kialakítás miatt a Numturn gépcsaládhoz könnyű hozzászokni
- Fejlett központi kenési rendszer
Vezérlés
-FAGOR 8055i – a tökéletes megoldás a modern, hagyományos gépekhez
- Együtt alkalmazva az új generációs orsó és tengely vezérlésekk 8.4”-os LCD kijelzőjével, egy igazán innovatív, használatra kész, digitális CNC lehetőséget kínál a modern, de hagyományos gépeknek is
- Kiváló ár/érték arány
- A CNC és a meghajtás nagy sebességű adatátvitellel kommunikál, ami hatékony pozícionálást biztosít és optimális vágási teljesítményt
Előnyei - A digitális megoldás nagyobb precizitást biztosít
- Megnövelt termelési kapacitás
- Állandó vágási sebesség, mellyel a munkadarab még pontosabban megmunkálható
Stabilitás
- A Sinamics széles feszültségtartományt biztosít, megelőzve az ingadozó áramellátásból adódó leállásokat
- Nehéz megmunkálásokhoz igazodó automata orsó nyomaték szabályzó, ami megvédi a szerszámokat és az orsó rendszert.
Kényelmes kezelhetőség
- Gyors Ethernet kapcsolat könnyíti meg a bekapcsolást és a gépdiagnosztikát, leegyszerűsítve az NC program használatát
Alapfelszereltség
- Hidraulikus szegnyereg
- FAGOR 8055i CNC vezérlő
- 2 elektronikus kézikerék
- 8 állású hidraulikus revolverfej
- Hidraulikus 3 pofás tokmány (300mm)
- Automata központi kenési rendszer
- Munkalámpa
- Üzemeltetési szerszámok
- Felhasználói kézikönyv és programozási segédlet angol nyelven
| Gép típus | Numturn 660/1000 SI |
| Cikkszám | K-182163 |
| Tokmány átmérője ( Chuck size) | 300 mm |
| Orsó löket(Quill stroke) | 150 mm |
| Max. főorsó teljesítmény (Spindle motor) | 11 kW |
| X-tengely gyorsmenet (Rapid feed X axis) | 6000 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 8000 m/min |
| Ágy szélesség ( Bed width) | 400 mm |
| Főorsó furat (hole/bore thrugh the spindel) | 86 mm |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 75 mm |
| Szegnyereg belső kúp (tailstock taper) | MT 5 |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 8 db |
| Pozicionálási pontosság (Positioning accuracy) | 0.0008 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.0008 mm |
| Vezérlés típusa (CNC Controller) | Siemens 808 D Advance |
| Orsó végződés (spindle mount) | A2-8 |
| Gép hossz ( Lenght) | 3120 mm |
| Gép szélesség (Width) | 1970 mm |
| Gép magasság ( Height) | 1840 mm |
| Gép hossz (L=Machine lenght) | 3600 mm |
| Gép szélesség (W=Machine widht) | 1900 mm |
| Gép magasság (H=Machine height) | 1900 mm |
| Gép súly (machine weight) | 3200 kg |
