Leírás és Paraméterek
ADP vezérléssel ellátott Perfect köszörűk jellemzői:
• Optimalizált felépítés,
• Végeselem számítással (FEA) méretezett öntvény szerkezet
• feszültségmentesített szerkezeti elemek
• Turcite-B bevonattal ellátott vezetékek hossz és függőleges irányban
• Előfeszített főorsó P4-es ferdehatásvonalú csapágyakkal 2 mikronos pontosság
• Proporcionális szeleppel fokozatmentesen szabályozható asztal sebesség
• AC szervomotorral ellátott kereszt és függőleges mozgás
• Elektromos kézikerék a kereszt és függőleges mozgatáshoz
• Részben zárt burkolat (jobb oldalt nyitott)
• Joystick vezérlő egység a gyors beálláshoz
• Inverterrel állítható orsó fordulatszám
• Automata kő lehúzás és kompenzáció ( asztalra szerelt)
• Köszörülési módok: sík, cikk-cakk, horony, több horony
• 2 tengelyes digitális kijelzés ( kereszt és függőleges)
• 10” os érintő képernyő( PLC vezérléshez) és grafikus HMI felület
• Opcionálisan automata kiegyensúlyozás
• Opcionálisan: az orsó fölé szerelt NC párhuzamos kőlehúzó rendszer
Alaptartozékok:
• 10” os érintő képernyős PLC vezérlés
• AC szervo motor kereszt és függőleges irányban
• Inverteres főmotor
• Részben zárt burkolat
• Kézikerék
• Joystick
• Köszörű korong
• Felfogató tárcsa
• Tárcsa bővítő
• Kő kiegyensúlyozó tengely és állvány
• Szintező lábak
• Szerszámkészlet
• LED világítás
• CE minősítés
• Angol nyelvű gépkönyv garnitúra
Opcionálisan rendelhető:
• Mágnesasztal akár finom pólussal is
• Auto-demagnetizáló berendezés
• Papírtekercses szűrőrendszer mágneses szeparátorral
• további felfogató tárcsa
• Automata kiegyensúlyozás
• Az orsó fölé szerelt NC párhuzamos kőlehúzó rendszer
• Optimalizált felépítés,
• Végeselem számítással (FEA) méretezett öntvény szerkezet
• feszültségmentesített szerkezeti elemek
• Turcite-B bevonattal ellátott vezetékek hossz és függőleges irányban
• Előfeszített főorsó P4-es ferdehatásvonalú csapágyakkal 2 mikronos pontosság
• Proporcionális szeleppel fokozatmentesen szabályozható asztal sebesség
• AC szervomotorral ellátott kereszt és függőleges mozgás
• Elektromos kézikerék a kereszt és függőleges mozgatáshoz
• Részben zárt burkolat (jobb oldalt nyitott)
• Joystick vezérlő egység a gyors beálláshoz
• Inverterrel állítható orsó fordulatszám
• Automata kő lehúzás és kompenzáció ( asztalra szerelt)
• Köszörülési módok: sík, cikk-cakk, horony, több horony
• 2 tengelyes digitális kijelzés ( kereszt és függőleges)
• 10” os érintő képernyő( PLC vezérléshez) és grafikus HMI felület
• Opcionálisan automata kiegyensúlyozás
• Opcionálisan: az orsó fölé szerelt NC párhuzamos kőlehúzó rendszer
Alaptartozékok:
• 10” os érintő képernyős PLC vezérlés
• AC szervo motor kereszt és függőleges irányban
• Inverteres főmotor
• Részben zárt burkolat
• Kézikerék
• Joystick
• Köszörű korong
• Felfogató tárcsa
• Tárcsa bővítő
• Kő kiegyensúlyozó tengely és állvány
• Szintező lábak
• Szerszámkészlet
• LED világítás
• CE minősítés
• Angol nyelvű gépkönyv garnitúra
Opcionálisan rendelhető:
• Mágnesasztal akár finom pólussal is
• Auto-demagnetizáló berendezés
• Papírtekercses szűrőrendszer mágneses szeparátorral
• további felfogató tárcsa
• Automata kiegyensúlyozás
• Az orsó fölé szerelt NC párhuzamos kőlehúzó rendszer

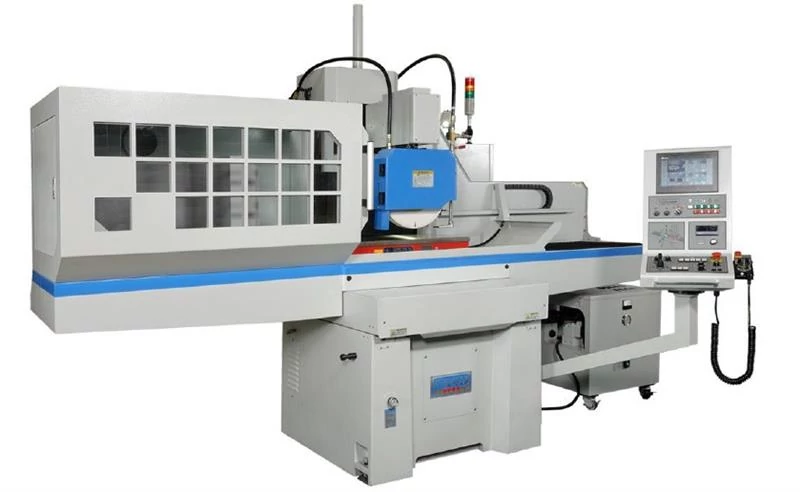

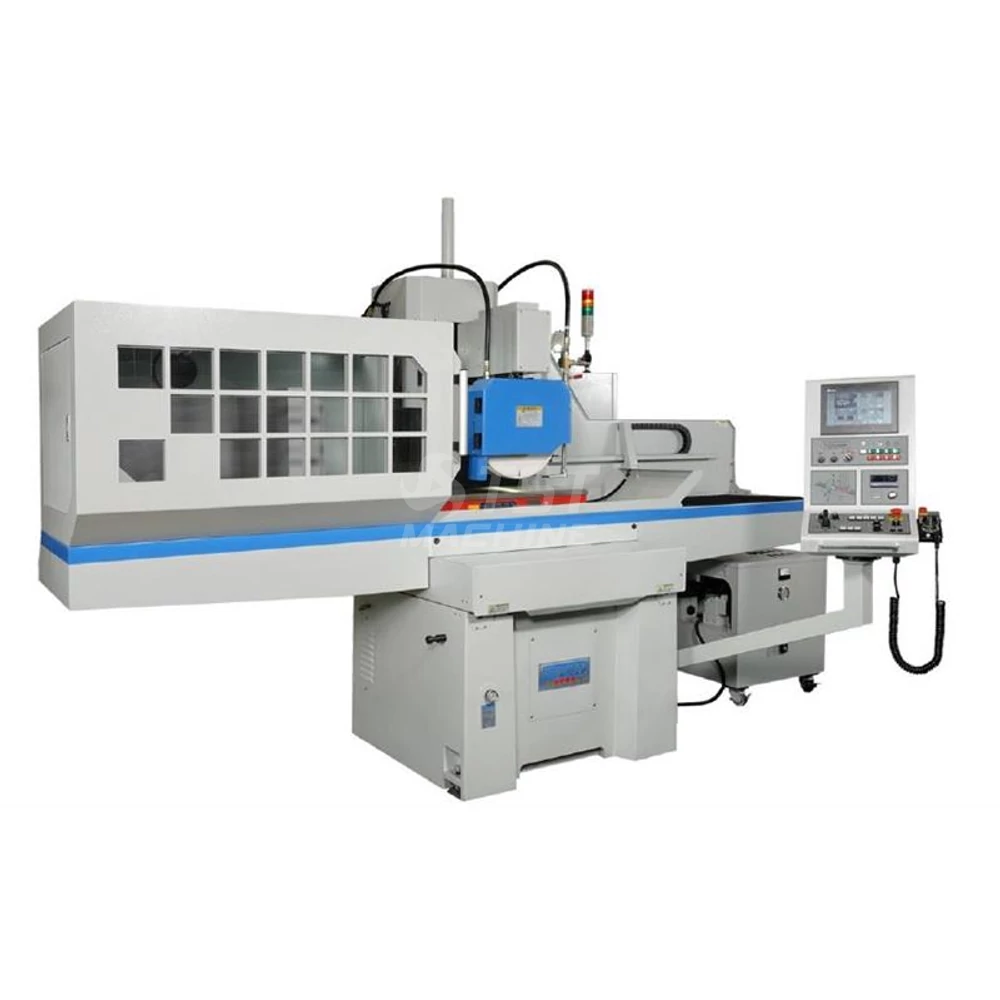

| Gép típus | PFG 3060ADP Érintőképernyős síkköszörűgép |
| Cikkszám | PE-PFG-3060ADP |
| Digitális kijelző van/ nincs ( DRO) | van |
| Gép súly (machine weight) | 2500 kg |
| Előtolás módja: kézi / X-Y előtolás / X-Y-Z előtolás (Feed :man. / X-Y / X-Y-Z ) | Hossz irány hidraulikus kereszt és függőleges irány AC szervo motorral |
| Asztal vezetése: görgős/csúszó (Table guideway ball rolling/V+flat way) | V görgős + csúszó |
| Asztal méret hossz x szélesség mm (work table dimension) | 300x600 |
| Hosszirányú löket ( X longitudinal travel) | 600 mm |
| Keresztirányú löket ( Y cross travel) | 300 mm |
| Orsó tengely asztal távolsága (spindle center to table dist.) | 500 mm |
| Hosszirányú előtolás (table feed X) | 25000 m/min |
| Keresztirányú előtolás Y ( table feed Y) | 5 mm/löket |
| Hosszirányú gyorsmenet X (table rapid X) | 25 m/min |
| Keresztirányú gyorsmenet Y (table rapid Y) | 0.9 m/min |
| Függőleges kézi fogásvétel osztása (scale ring division Z) | 0.001 mm/oszt |
| Függőleges aut. fogásvétel lépése ( autom. vertical feed Z) | 0.001 mm |
| Függőleges gyorsmenet Z (grinding wheel vertical rapid Z) | 0.9 m/min |
| Kőszörükő mérete D x d x v (grinding wheel dim.) | 180x13x31,75 |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 3,7 |
| Gép hossz (L=Machine lenght) | 3000 mm |
| Gép szélesség (W=Machine widht) | 2350 mm |
| Gép magasság (H=Machine height) | 2460 mm |
