Leírás és Paraméterek
Az AHR széria jellemzője a hidraulikus hosszirányú előtolás, az automatikus keresztirányú és függőleges fogásvétel
Optimalizált szerkezeti felépítés
Magas minőségű öntöttvasból készült gépelemek a kiemelkedő szerkezeti merevségért
A tervezésnél figyelembe vették az alkatrészeket érő erőhatásokat, így az eredmény egy kiemelkedően merev és stabil berendezés, mely nagy megmunkálási pontossággal rendelkezik
Precíziós kőorsó
P4 osztályú, ferdehatásvonalú görgős csapágyazással ellátott kőorsó, mely 2 mikronos kifutási pontossággal rendelkezik
Zárt felépítésű, kenéssel ellátott orsóház, ami nagy pontosságot biztosít az alkatrész teljes élettartama során
Turcite-B bevonatú csúszóvezetékek
Pontos és stabil mozgás az X és Z tengelyen, mivel a csúszóvezeték Turcite-B bevonattal rendelkezik
Elektronikus kézikerék
A fogásvétel egy szervomotoros kézikerékkel történik, amely nagy pontosságot és kényelmes munkavégzést tesz lehetővé
Alapfelszereltség:
Köszörűkő: 405x50x127mm
Kő felfogó tárcsa
Tárcsalehúzó
Korong kiegyensúlyozó tengely és állvány
Gyémánt koronglehúzó
Szintező készlet
Kezelőszerszámok
Munkalámpa
Kezelési kézikönyv angol nyelven
Optimalizált szerkezeti felépítés
Magas minőségű öntöttvasból készült gépelemek a kiemelkedő szerkezeti merevségért
A tervezésnél figyelembe vették az alkatrészeket érő erőhatásokat, így az eredmény egy kiemelkedően merev és stabil berendezés, mely nagy megmunkálási pontossággal rendelkezik
Precíziós kőorsó
P4 osztályú, ferdehatásvonalú görgős csapágyazással ellátott kőorsó, mely 2 mikronos kifutási pontossággal rendelkezik
Zárt felépítésű, kenéssel ellátott orsóház, ami nagy pontosságot biztosít az alkatrész teljes élettartama során
Turcite-B bevonatú csúszóvezetékek
Pontos és stabil mozgás az X és Z tengelyen, mivel a csúszóvezeték Turcite-B bevonattal rendelkezik
Elektronikus kézikerék
A fogásvétel egy szervomotoros kézikerékkel történik, amely nagy pontosságot és kényelmes munkavégzést tesz lehetővé
Alapfelszereltség:
Köszörűkő: 405x50x127mm
Kő felfogó tárcsa
Tárcsalehúzó
Korong kiegyensúlyozó tengely és állvány
Gyémánt koronglehúzó
Szintező készlet
Kezelőszerszámok
Munkalámpa
Kezelési kézikönyv angol nyelven

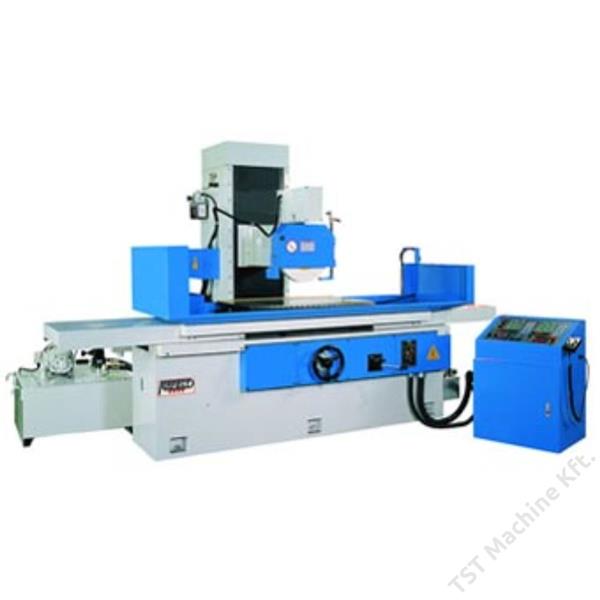

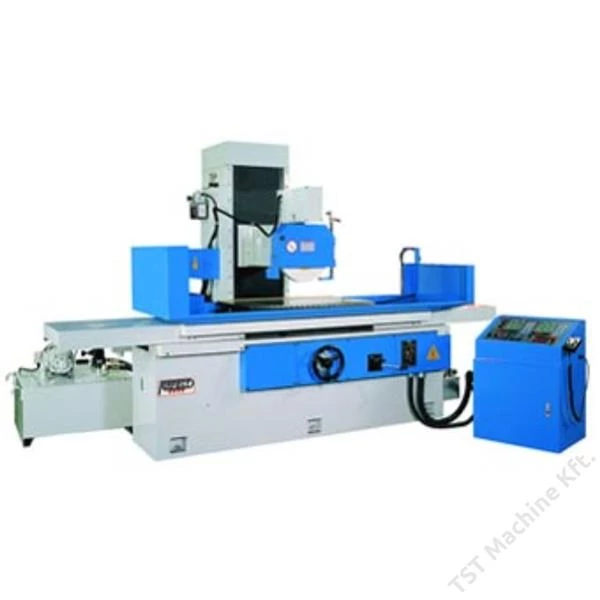

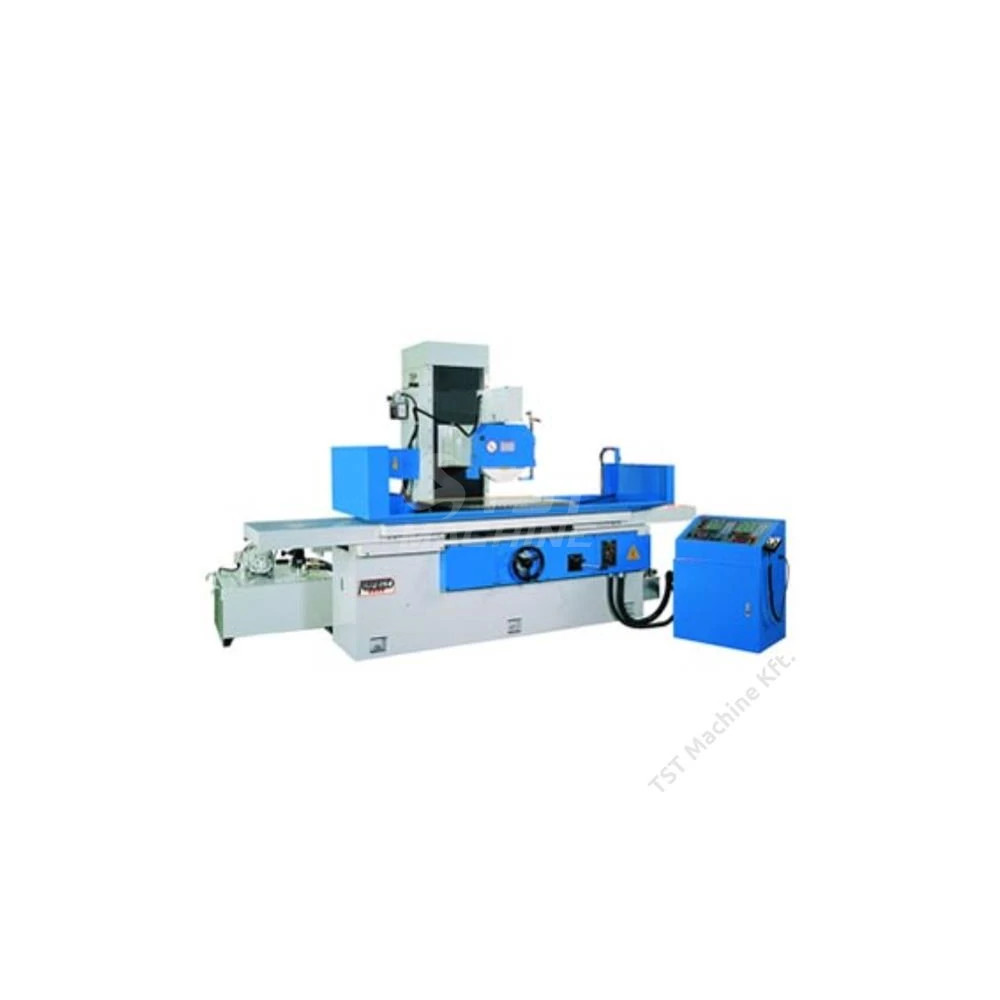

| Gép típus | PFG-50200AHR Síkköszörű |
| Cikkszám | PE-PFG-50200AHR |
| Asztal méret hossz x szélesség mm (work table dimension) | 2000x500 |
| Orsó tengely asztal távolsága (spindle center to table dist.) | 600 mm |
| Kőszörükő mérete D x d x v (grinding wheel dim.) | 405x50x127 |
| Asztal terhelhetőség (max part. weight) | 1500 kg |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 7,5 |
| Gép hossz (L=Machine lenght) | 4850 mm |
| Gép szélesség (W=Machine widht) | 2300 mm |
| Gép magasság (H=Machine height) | 2280 mm |
| Gép súly (machine weight) | 8400 kg |
