Leírás és Paraméterek
PFG precíziós síkköszörűk általános jellemzői:
• Optimális gépfelépítés – öntöttvas gépágy,
• A főbb részegységek a véges elemes módszer segítségével maximális merevségűre lettek tervezve.
• Turcite-B® (teflon) bevonatú dupla V alakú csúszó vezetékek – a kereszt irányban
• Turcite-B® (teflon) bevonatú 1 db V alakú és 1 db lapos csúszó vezetékek – a hossz irányban
• Precíziós előfeszített főorsó felépítés – 2µm pontosság, P4 pontossági osztályú csapágyak,
• Teljesen zárt főorsó burkolt a maximális élettartamért.
• Fűggőleges és keresztirányban előfeszített precíziós golyósorsók.
Betűjelek a megfelelő gép kiválasztásához :
Példa megnevezés: PFG-C 70100 AHR
• AH széria Hidraulikus hosszmozgatás , automatikus keresztmozgatás és kézi fogásvétel
• AHR széria Hidraulikus hosszmozgatás , automatikus keresztmozgatás
AC szervomotorral szerelt függőleges mozgás
PLC vel programozható automata fogásvételi funkcióval ( AD5-ös opció)
• C szériák Kereszt előtolás szilárdtest relével állítható,
Hosszirány szenzorral szerelt,
Függőlegesen AC szervo motorral ( AHR széria)
15 percenként kenőciklusok
• Rendelhető asztalhosszak: 1000 , 1500 , 2000 mm
Alaptartozékok:
• automata fogásvétel AD5 (NC) funkció
• Köszörűkő
• Felfogató tárcsa
• Korongszerelő szerszám
• Korong kiegyensúlyozó tengely és talp
• Gyémánt koronglehúzó
• Mágnes asztal automata demagnetizálóval
• Papírszalagos automata hűtőrendszer
• Kézi működtetésű kőlehúzó készülék
• Fröccsenés gátló hátfal
• Szintező talpak
• Kezelő szerszámok
• Munkalámpa
• Angol gépkönyv
• CE minősítés
Rendelhető opciók:
• hűtőrendszer mágneses leválasztóval
• páraelszívós hűtőrendszer
• Autó kereszt előtoló rendszer
• golyósorsó a kereszt előtoláshoz
• kereszt és a függőleges makro előtolás 0,001 mm es lépésközzel
• gyors függőleges megközelítés
• extra felfogató tárcsák
• autó demagnetizáló berendezés
• párhuzamos kőlehúzó berendezés
• teljesen zárt burkolat
• Optimális gépfelépítés – öntöttvas gépágy,
• A főbb részegységek a véges elemes módszer segítségével maximális merevségűre lettek tervezve.
• Turcite-B® (teflon) bevonatú dupla V alakú csúszó vezetékek – a kereszt irányban
• Turcite-B® (teflon) bevonatú 1 db V alakú és 1 db lapos csúszó vezetékek – a hossz irányban
• Precíziós előfeszített főorsó felépítés – 2µm pontosság, P4 pontossági osztályú csapágyak,
• Teljesen zárt főorsó burkolt a maximális élettartamért.
• Fűggőleges és keresztirányban előfeszített precíziós golyósorsók.
Betűjelek a megfelelő gép kiválasztásához :
Példa megnevezés: PFG-C 70100 AHR
• AH széria Hidraulikus hosszmozgatás , automatikus keresztmozgatás és kézi fogásvétel
• AHR széria Hidraulikus hosszmozgatás , automatikus keresztmozgatás
AC szervomotorral szerelt függőleges mozgás
PLC vel programozható automata fogásvételi funkcióval ( AD5-ös opció)
• C szériák Kereszt előtolás szilárdtest relével állítható,
Hosszirány szenzorral szerelt,
Függőlegesen AC szervo motorral ( AHR széria)
15 percenként kenőciklusok
• Rendelhető asztalhosszak: 1000 , 1500 , 2000 mm
Alaptartozékok:
• automata fogásvétel AD5 (NC) funkció
• Köszörűkő
• Felfogató tárcsa
• Korongszerelő szerszám
• Korong kiegyensúlyozó tengely és talp
• Gyémánt koronglehúzó
• Mágnes asztal automata demagnetizálóval
• Papírszalagos automata hűtőrendszer
• Kézi működtetésű kőlehúzó készülék
• Fröccsenés gátló hátfal
• Szintező talpak
• Kezelő szerszámok
• Munkalámpa
• Angol gépkönyv
• CE minősítés
Rendelhető opciók:
• hűtőrendszer mágneses leválasztóval
• páraelszívós hűtőrendszer
• Autó kereszt előtoló rendszer
• golyósorsó a kereszt előtoláshoz
• kereszt és a függőleges makro előtolás 0,001 mm es lépésközzel
• gyors függőleges megközelítés
• extra felfogató tárcsák
• autó demagnetizáló berendezés
• párhuzamos kőlehúzó berendezés
• teljesen zárt burkolat

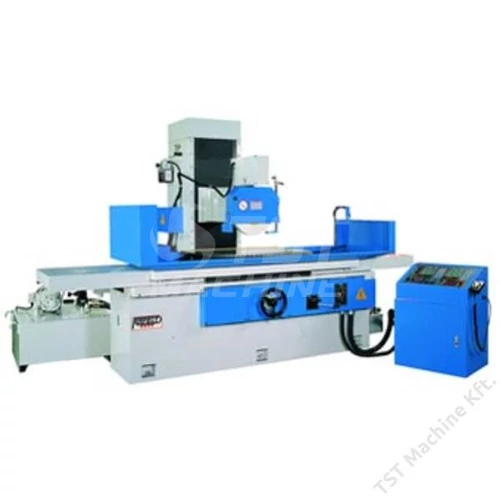

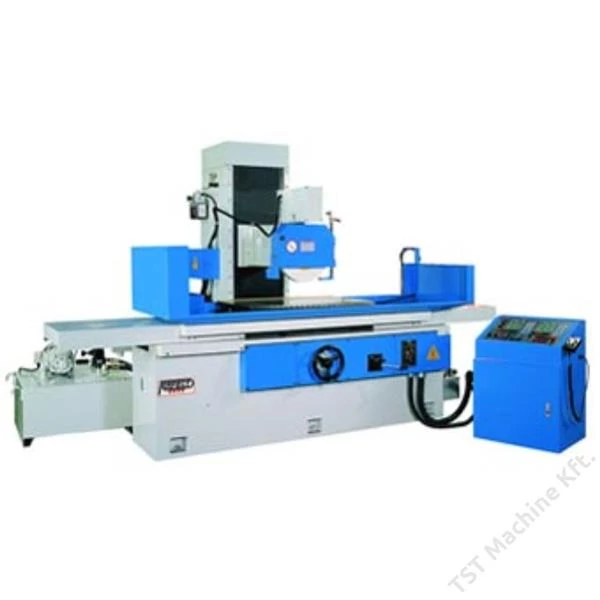

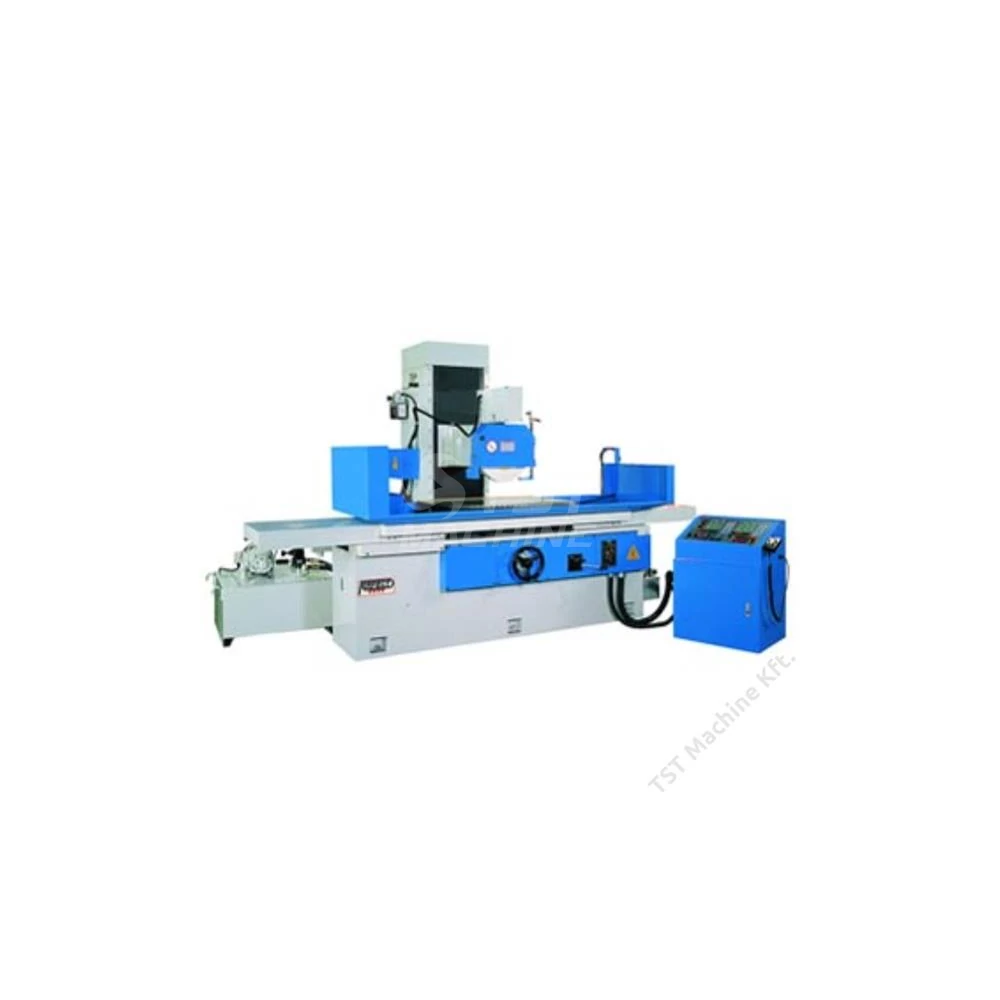

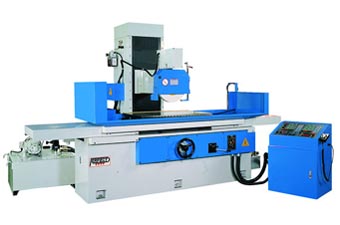

| Gép típus | PFG-70100 AHR Hagyományos síkköszörűgép |
| Cikkszám | PE-PFG 70100AHR |
| Digitális kijelző van/ nincs ( DRO) | opció |
| Előtolás módja: kézi / X-Y előtolás / X-Y-Z előtolás (Feed :man. / X-Y / X-Y-Z ) | Automata kereszt és Szervomotoros függőleges |
| Asztal vezetése: görgős/csúszó (Table guideway ball rolling/V+flat way) | V görgős + csúszó |
| Asztal méret hossz x szélesség mm (work table dimension) | 700 x 1000 |
| Hosszirányú löket ( X longitudinal travel) | 1050 mm |
Keresztirányú löket ( Y cross travel)
|
700 mm |
| Orsó tengely asztal távolsága (spindle center to table dist.) | 600 mm |
| Hosszirányú előtolás (table feed X) | 5000 m/min |
| Hosszirányú gyorsmenet X (table rapid X) | 25 m/min |
| Függőleges kézi fogásvétel osztása (scale ring division Z) | 0.001 mm/oszt |
| Függőleges aut. fogásvétel lépése ( autom. vertical feed Z) | 0.001 mm |
| Asztal terhelhetőség (max part. weight) | 1000 kg |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 10 /400 |
| Gép hossz (L=Machine lenght) | 4600 mm |
| Gép szélesség (W=Machine widht) | 2550 mm |
| Gép magasság (H=Machine height) | 2040 mm |
| Gép súly (machine weight) | 6600 kg |
