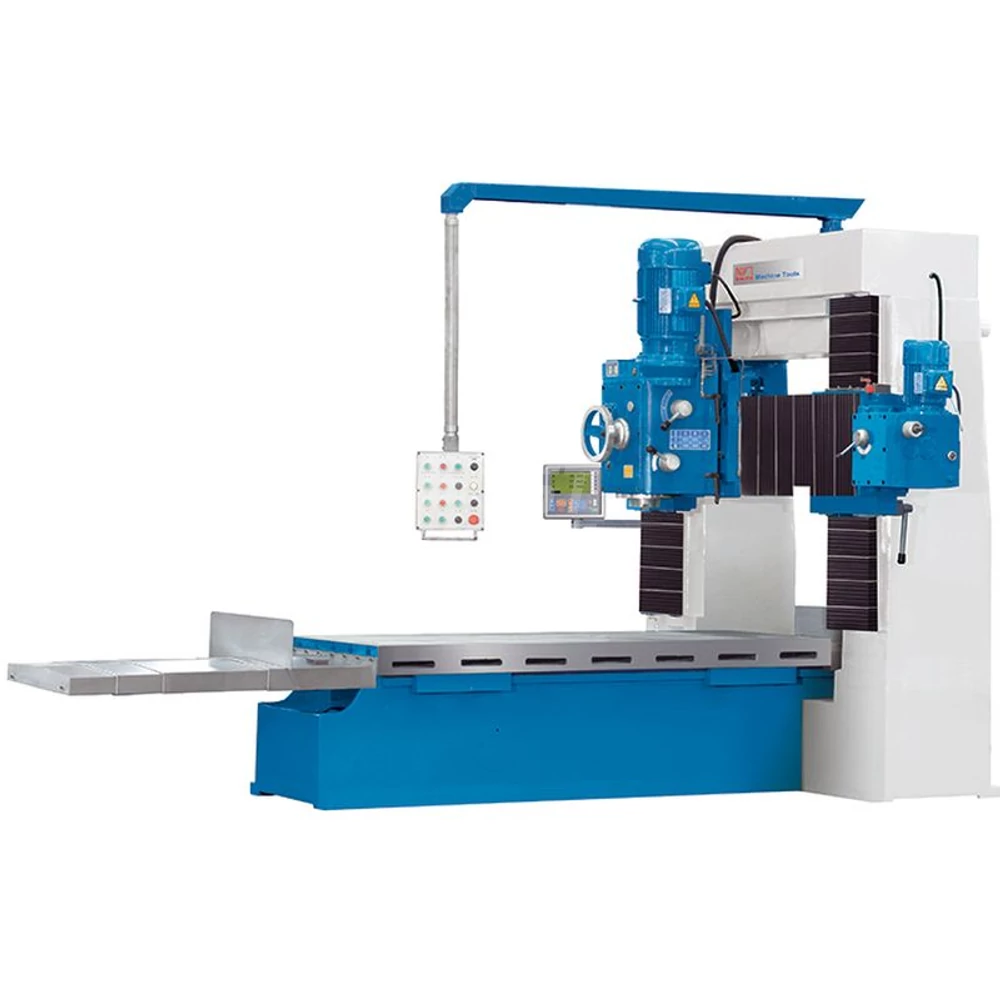

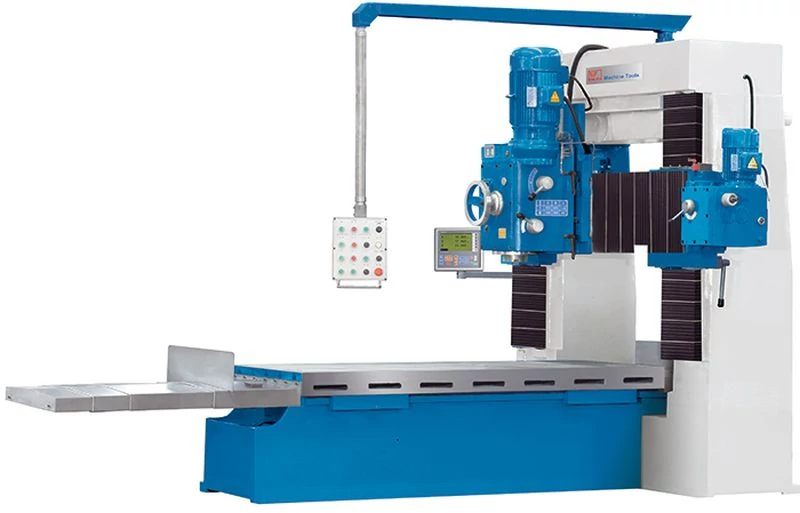

Portamill 308 Hagyományos portálmarógép digitális kijelzővel
Leírás és Paraméterek
Portamill : nagy pontosság nagyméretű munka daraboknál is !
Portálmarógépek általános tulajdonságai
• Portál kialakítású öntöttvas vázas szerkezet mely kis helyigény mellett maximális merevséget biztosít a legnehezebb forgácsolási körülmények között is.
• A maróorsót is tartalmazó függőleges szánt kétoldali szinkronizált hajtású hídszerkezet nagypontossággal mozgatja a kívánt pozícióba .
• A nagyméretű felfogó felülettel ellátott asztal, V vezetékrendszer és edzet lapos vezetékrendszer nagyon merev kombinációján mozog.
• az asztal aljának nagypontosságú megmunkálás révén bármilyen helyzetben maximális pontosságot biztosít terhelt és terheletlen állapotban egyaránt.
• mindkét oldali vezetékrendszer az állandó kenőrendszerbe van integrálva,
• a hidrosztatikus csapágyázatás megvédi az ágyat a hő tágulástól, és a túlzott kopástól, ami végső soron az általános pontosságot növeli
• a géptípusok maximális asztalterhelhetősége 2000 kg
• a kézi működtetésű 6 fokozatú váltó magas főorsó nyomatékot biztosít
• fokozatmentes automatikus előtoló rendszer az X tengelyen
• minden tengelyen mechanikus rögzítés
• hosszú karra függesztett kezelőpult
• automatikus orsószekrény kenőrendszer
Alap tartozékok:
• 3 tengelyes digitális kijelző
• automatikus központi kenőrendszer
• szintezőlábak
• munkatér világítás
• kezelő szerszámok
• angol nyelvű kezelési és karbantartási leírás
Portálmarógépek általános tulajdonságai
• Portál kialakítású öntöttvas vázas szerkezet mely kis helyigény mellett maximális merevséget biztosít a legnehezebb forgácsolási körülmények között is.
• A maróorsót is tartalmazó függőleges szánt kétoldali szinkronizált hajtású hídszerkezet nagypontossággal mozgatja a kívánt pozícióba .
• A nagyméretű felfogó felülettel ellátott asztal, V vezetékrendszer és edzet lapos vezetékrendszer nagyon merev kombinációján mozog.
• az asztal aljának nagypontosságú megmunkálás révén bármilyen helyzetben maximális pontosságot biztosít terhelt és terheletlen állapotban egyaránt.
• mindkét oldali vezetékrendszer az állandó kenőrendszerbe van integrálva,
• a hidrosztatikus csapágyázatás megvédi az ágyat a hő tágulástól, és a túlzott kopástól, ami végső soron az általános pontosságot növeli
• a géptípusok maximális asztalterhelhetősége 2000 kg
• a kézi működtetésű 6 fokozatú váltó magas főorsó nyomatékot biztosít
• fokozatmentes automatikus előtoló rendszer az X tengelyen
• minden tengelyen mechanikus rögzítés
• hosszú karra függesztett kezelőpult
• automatikus orsószekrény kenőrendszer
Alap tartozékok:
• 3 tengelyes digitális kijelző
• automatikus központi kenőrendszer
• szintezőlábak
• munkatér világítás
• kezelő szerszámok
• angol nyelvű kezelési és karbantartási leírás
| Gép típus | Portamill 308 Hagyományos portálmarógép pozicionerrel |
| Cikkszám | K-362736 |
| Vízszintes / függőleges/univerzális (vert./ horiz. /univers.) | Függőleges |
| Digitális kijelző van/nincs ( DRO ) | van |
| Szerszám / konzolos / ágy / bridgeport /portálmarógép | portálmarógép |
| Digitális kijelző van/ nincs ( DRO) | Van |
| Asztal hossz (Table length) | 3000 mm |
| Asztal szélesség (Table width) | 800 mm |
| Max mdb magasság ( Max hight of workpiece) | 700 |
| X-tengely gyorsmenet (Rapid feed X axis) | 1.3 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 0.89 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 0.429 m/min |
| W-tengely gyorsmenet (Rapid feed W-axis) | 0.28 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 1300 |
| T hornyok adatai db/ osztás ( T-slots ) | 5 x22x160 |
| Gyorsmenet Z, (Rapid feed Z-axis) | 429 m/min |
| Függőleges főorsó végződés (vertical spindle mount ) | SK 50 |
| Függőleges főorsó fokozat db/ fordulat 1/min (Vertical spindle speeds) | 65-320 |
| Függőleges főmotor teljesítmény (Vertical main motor rating) | 7.5 kW |
| Orsó-asztal távolság (min-max) mm (spindle-table distance) | 0-800 |
| Gép hossz ( Lenght) | 6000 mm |
| Gép szélesség (Width) | 3000 mm |
| Gép magasság ( Height) | 2300 mm |
| Gép tömege (machine weight) | 6200 kg |
| Gép hossz (L=Machine lenght) | 6000 mm |
| Gép szélesség (W=Machine widht) | 3000 mm |
| Gép magasság (H=Machine height) | 2300 mm |
| Gép súly (machine weight) | 6200 kg |
