Leírás és Paraméterek
- Minden szerkezeti elem magas minőségű öntöttvasból készül, figyelembe véve a feszültség mentesítést a deformációmentes eredményért.
- A 45°- ban döntött ágy maximális stabilitást biztosít még a nehéz megmunkálások során is, illetve megkönnyíti a forgács elkülönítését.
- Edzett és hántolt csúszóvezetékek az X és Y tengelyen.
- A szán és a vezetékelés közti nagy igénybevételnek kitett részek különösen ellenálló bevonatot kapnak.
- Új fejlesztésű szánmozgás a Z tengelyen. A megszokott építésmódtól eltérően ez a gép dupla belső csúszóvezetékeket használ referencia vezetékekként. Ez a különleges elrendezés lerövidíti a távolságot a referencia vezetékek és a vágópozíció között, ezzel csökkentve a vágás miatt fellépő erőhatásokat. Ez a technológia nemcsak az előtolás sebességét növeli 20m/ perc- re, de kiemelkedő vágási képességeket biztosít és maximális merevséget.
- Választhat a 8, 10, vagy 12 állásos revolverfejek közül, melyek nagyon gyors szerszámcserét tesznek lehetővé.
- Kétirányú szerszámelérés, a gyors cserékhez.
- A robusztus felépítés miatt a szerszámcserélő maximális merevséget és stabilitást biztosít.
- 3 pofás hidraulikus tokmány, puha és kemény pofákkal, melyek mind az alapfelszereltség részei.
- Nagy merevségű szegnyereg mely szilárdan van rögzítve a vezetékhez.
- A hüvely mozgása hidraulikusan vezérelt és programozható.
- Beépített nagy teljesítményű hűtőrendszer.
- Tengelyenként 2,1kW-os nagy teljesítményű motorokkal.
Alapfelszereltség:
-10 állásos hidraulikus revolverfej
- Hidraulikus tokmány (200mm)
- Forgácskihordó
- Vezérlés: Fanuc 0i TD vagy Siemens 828D
- Szerszámtartó, szerszámokkal
Opcionálisan elérhető:
- VDI40 hajtott szerszámos revolverfej
- Renishaw HPPA A2-6 félautomata szerszámbemérő
- Rúdadagoló: ø 5 - 65 mm, 1210mm szálhossz, tárazhatóság: ø 5*114db
- Légkondícionált elektromos szekrény
- Munkadarab szállítószalag
- Munkadarab elkapó
- Nagynyomású hűtőrendszer (15bar)
- Olajleválasztó
- Automatikus védőajtó
- A 45°- ban döntött ágy maximális stabilitást biztosít még a nehéz megmunkálások során is, illetve megkönnyíti a forgács elkülönítését.
- Edzett és hántolt csúszóvezetékek az X és Y tengelyen.
- A szán és a vezetékelés közti nagy igénybevételnek kitett részek különösen ellenálló bevonatot kapnak.
- Új fejlesztésű szánmozgás a Z tengelyen. A megszokott építésmódtól eltérően ez a gép dupla belső csúszóvezetékeket használ referencia vezetékekként. Ez a különleges elrendezés lerövidíti a távolságot a referencia vezetékek és a vágópozíció között, ezzel csökkentve a vágás miatt fellépő erőhatásokat. Ez a technológia nemcsak az előtolás sebességét növeli 20m/ perc- re, de kiemelkedő vágási képességeket biztosít és maximális merevséget.
- Választhat a 8, 10, vagy 12 állásos revolverfejek közül, melyek nagyon gyors szerszámcserét tesznek lehetővé.
- Kétirányú szerszámelérés, a gyors cserékhez.
- A robusztus felépítés miatt a szerszámcserélő maximális merevséget és stabilitást biztosít.
- 3 pofás hidraulikus tokmány, puha és kemény pofákkal, melyek mind az alapfelszereltség részei.
- Nagy merevségű szegnyereg mely szilárdan van rögzítve a vezetékhez.
- A hüvely mozgása hidraulikusan vezérelt és programozható.
- Beépített nagy teljesítményű hűtőrendszer.
- Tengelyenként 2,1kW-os nagy teljesítményű motorokkal.
Alapfelszereltség:
-10 állásos hidraulikus revolverfej
- Hidraulikus tokmány (200mm)
- Forgácskihordó
- Vezérlés: Fanuc 0i TD vagy Siemens 828D
- Szerszámtartó, szerszámokkal
Opcionálisan elérhető:
- VDI40 hajtott szerszámos revolverfej
- Renishaw HPPA A2-6 félautomata szerszámbemérő
- Rúdadagoló: ø 5 - 65 mm, 1210mm szálhossz, tárazhatóság: ø 5*114db
- Légkondícionált elektromos szekrény
- Munkadarab szállítószalag
- Munkadarab elkapó
- Nagynyomású hűtőrendszer (15bar)
- Olajleválasztó
- Automatikus védőajtó

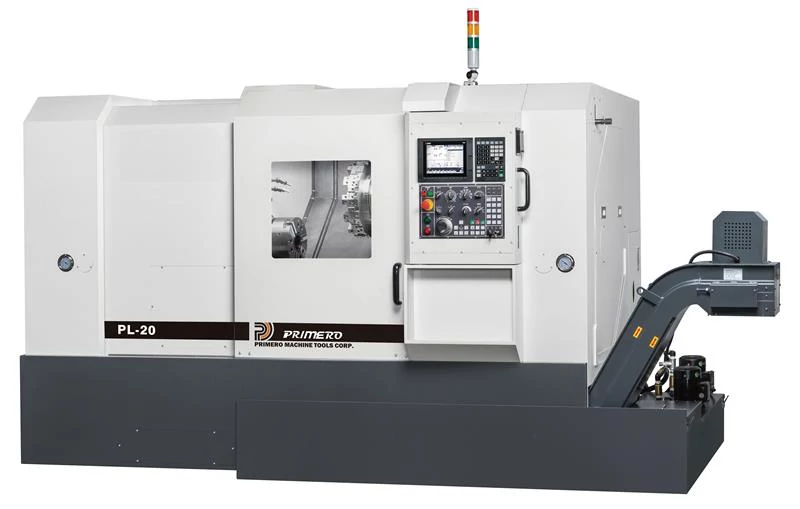

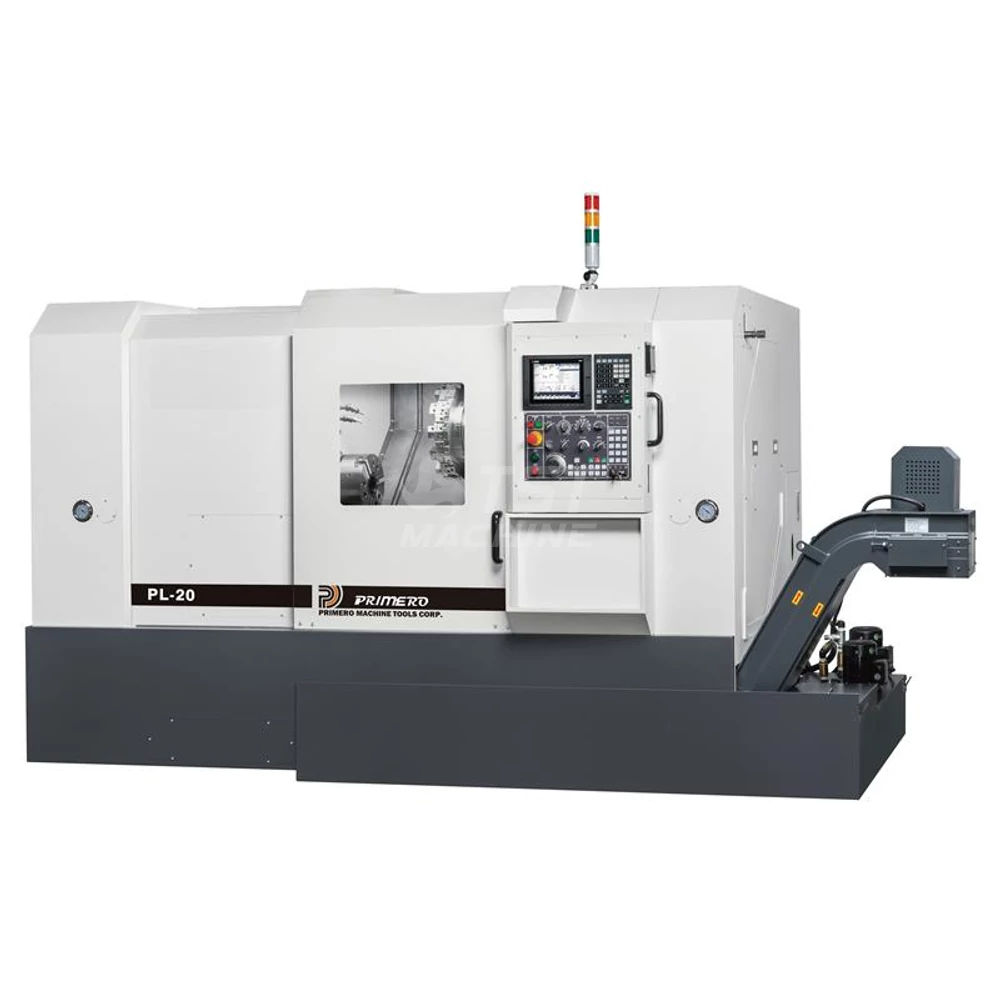

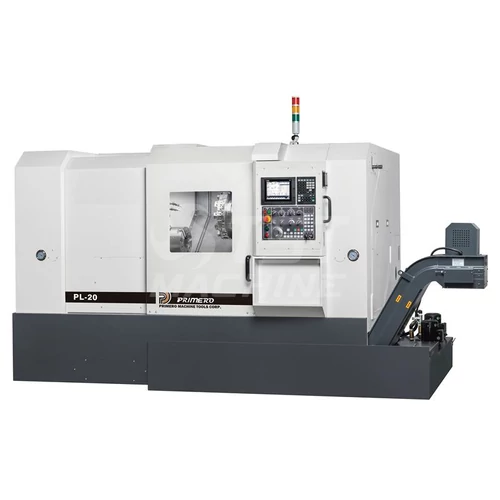

| Gép típus | PL 20 Ferdeágyas CNC eszterga |
| Cikkszám | P-PL20 |
| Elrendezés: síkágyas/ferdeágyas/karusszel (flat bed/slant bed/vertical) | ferdeágyas |
| Ágy dőlésszög (Degree of slant bed) | 45 ° |
| Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | edzett lapos vezeték |
| Tokmány átmérője ( Chuck size) | 200 mm |
| Max mdb átmérő ( Max diam of workpiece) | 500 mm |
| Főorsó furat | 61 mm |
| Főorsó fordulat (spindel speeds) | 4200 1/min |
| Revolver fej állások száma (turret tool station) | 10 db |
| Vezérlés típusa (CNC Controller) | Fanuc 0i TD |
| Opcionális vezérlések (Optional CNC controller) | SIEMENS 828D |
| Rúdadagoló van / nincs (barfeeder) | van |
| Mdb elkapó van/ nincs (part catcher) | van |
| Orsó végződés (spindle mount) | MT4 |
| Gép hossz (L=Machine lenght) | 1950 mm |
| Gép szélesség (W=Machine widht) | 1750 mm |
| Gép súly (machine weight) | 4500 kg |
| Hajtott szerszám teljesítménye ( Power of livingtool ) | 2.1 kW |
