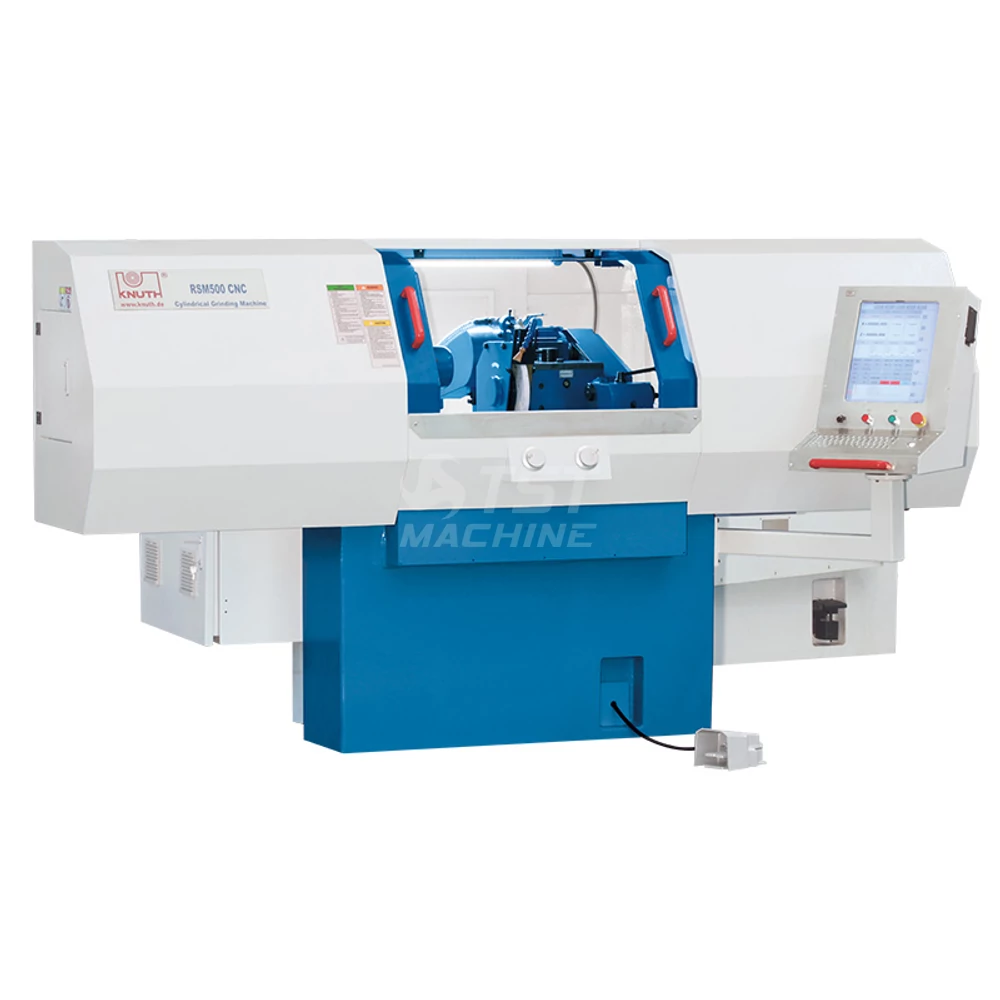

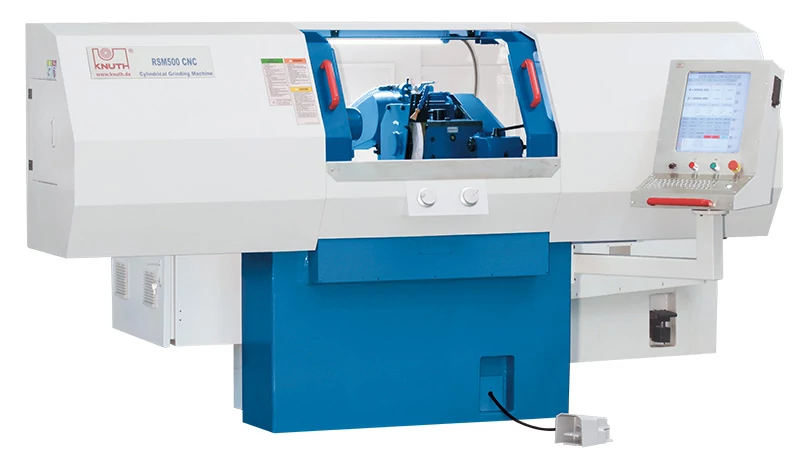

RSM 1500 B CNC Palástköszörű
Videók
Leírás és Paraméterek
Általános bemutatás:
• kitűnő minőségű simító megmunkálás
• alkalmas egyedi és széria gyártásra is
• szögletes és V alakú vezetékrendszer
• kitűnő rezgéscsillapító tulajdonságok
• Szervó hajtások és golyósorsók a tengelyeken
• Elektromos kézi kerék a az asztal és a köszörű szán mozgatásához
• Hidrodinamikus csapágyazás a köszörűorsón
• Fagor 8055 CNC vezérlés köszörű ciklusokkal
RSM 1000 és RSM 1500 CNC köszörűk alaptartozékai:
• Fagor 8055i FL-TCO CNC vezérlés
• furat köszörű berendezés
• kőlehúzó
• 3 pofás tokmány
• állóbáb
• futóbáb
• korong kiegyensúlyozó állomás
• kiegyensúlyozó tengely
• MK 4-es csúcs
• nagyoló korong (400x50x203
• simító korong
• furatköszörű tengely
• alapozó készlet
• hűtőrendszer mágneses leválasztóval
• központi kenőrendszer
• munkatér világítás
• kezelő szerszámok
• kezelési leírás angol nyelven
• kitűnő minőségű simító megmunkálás
• alkalmas egyedi és széria gyártásra is
• szögletes és V alakú vezetékrendszer
• kitűnő rezgéscsillapító tulajdonságok
• Szervó hajtások és golyósorsók a tengelyeken
• Elektromos kézi kerék a az asztal és a köszörű szán mozgatásához
• Hidrodinamikus csapágyazás a köszörűorsón
• Fagor 8055 CNC vezérlés köszörű ciklusokkal
RSM 1000 és RSM 1500 CNC köszörűk alaptartozékai:
• Fagor 8055i FL-TCO CNC vezérlés
• furat köszörű berendezés
• kőlehúzó
• 3 pofás tokmány
• állóbáb
• futóbáb
• korong kiegyensúlyozó állomás
• kiegyensúlyozó tengely
• MK 4-es csúcs
• nagyoló korong (400x50x203
• simító korong
• furatköszörű tengely
• alapozó készlet
• hűtőrendszer mágneses leválasztóval
• központi kenőrendszer
• munkatér világítás
• kezelő szerszámok
• kezelési leírás angol nyelven
| Gép típus | RSM 1500 B CNC Palástköszörű |
| Cikkszám | K-101146 |
| Vezérlés típusa (controller type) | Fagor 8055i F |
| Csúcsmagasság(center height) | 180 mm |
| Max/Min. köszörűlhető átmérő (max/min grinding diamater) | 3 |
| Max/Min. köszörűlhető furat (max.inside grinding diamater) | 2 |
| Furat mélysége( internal grinding depth) | 125 mm |
| Köszörülés hossza (max.grinding length) | 1500 mm |
| Köszörűszán lökete ( Grinding Headstock max. stroke) | 240 mm |
| Munka darab súly ( max.workpiece weight) | 150 kg |
| Munkadarab súly ( max.workpiece weight) | 150 kg |
| Asztal elfordíthatósága( table swivel) | 2 |
| Főorsó elfordíthatósága jobbra/balra(headstock swivel right/left) | 360 ° |
| Köszörűkorong elfordíthatóság( Grinding wheel swivel) | 210 ° |
| Asztal sebessége hosszirányban ( table travel feed) | 4000 m/min |
| Főorsó fokozatok db / fordulatszám 1/min (headstock speed) | 40-220 |
| Palástköszörűkő fordulatszám (OD Wheed PRM) | 1670 1/min |
| Furatköszörűkő fordulatszám (ID Wheed PRM) | 10000 1/min |
| Főorsókúp ( spindle taper) | MT4 |
| Szegnyereg kúp (tailstock taper) | MT 4 |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 5,5/400 |
| Homlokköszörülési funkció (End face grinder function) | nincs |
| Duplakorongos opció ( Twing grinding spindle option) | nincs |
| Eszterga szán opció (Turningg spindle Option) | nincs |
| Gép hossz (L=Machine lenght) | 5600 mm |
| Gép szélesség (W=Machine widht) | 2260 mm |
| Gép magasság (H=Machine height) | 1850 mm |
| Gép súly (machine weight) | 6000 kg |
| Gép tömeg (Machine weight) | 6000 kg |
