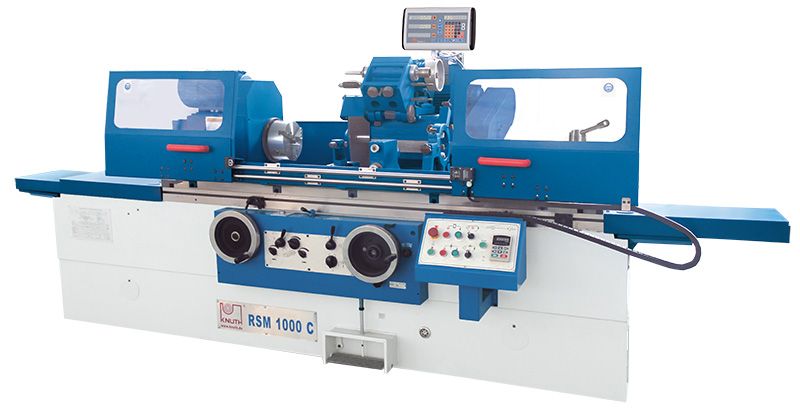

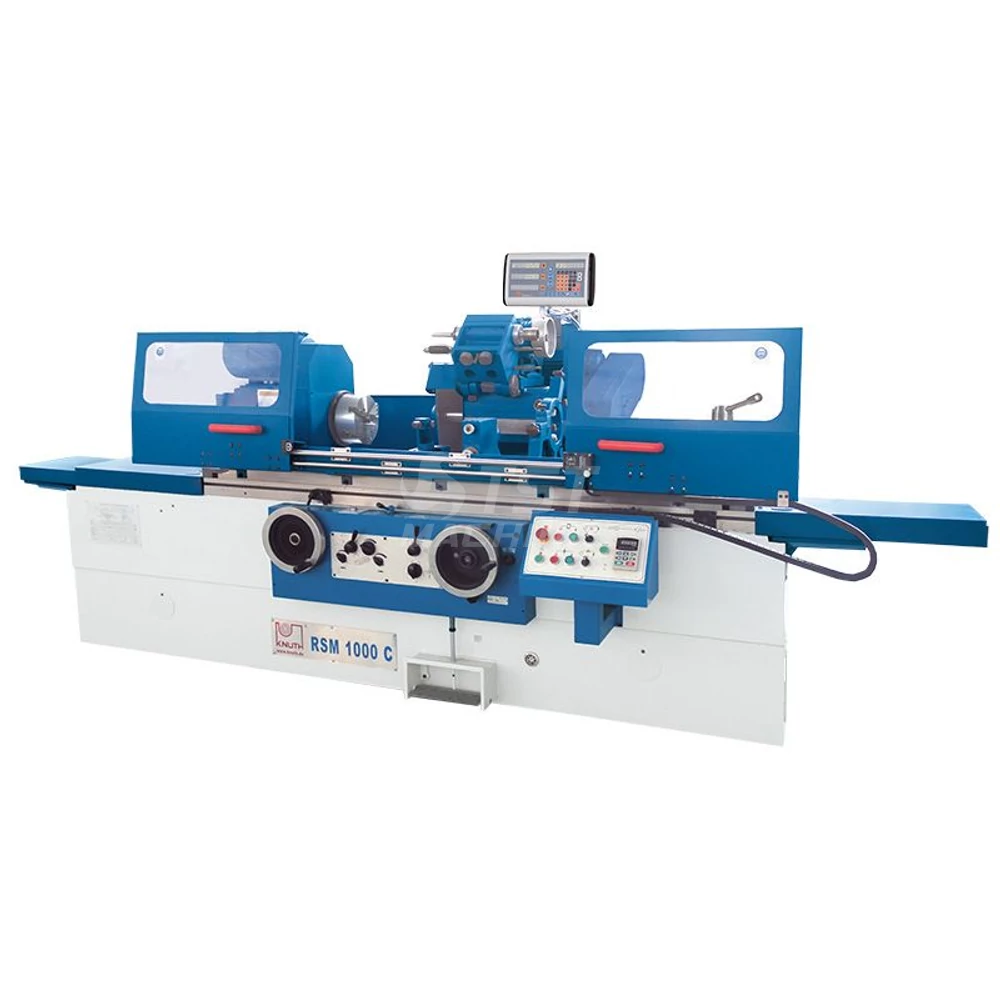

RSM 1000 C Palástköszörű hagyományos

Knuth

Videók

Leírás

RSM Furat palást köszörűk általános bemutatása:

• Széles, precíziósan köszörült vezetékek biztosítják a maximális pontosságot a munkadarab teljes hosszában, és nagy munkadarab-súlyokat tesznek lehetővé.

• Nagyméretű asztallal rendelkező berendezés és két irányban elfordul ( -3/+7 fok) - az asztal mozgatása kézikerékkel vagy automatikusan lineáris hidraulikus előtolással

• A robusztus adagolószelep lehetővé teszi a mikronos pontosságú vezérlését az X tengelynek, beleértve a felhasználó által beállítható várakozási időt az asztal hosszanti menetének végén

• A hidraulikus racsnis előtolás egyszerűsíti az X tengely pontos pozícionálását, amelyet egy állítható nulla ütköző korlátoz

• A kőorsó hidrosztatikus csapágyakkal rendelkezik, és biztosítja a maximális pontosságot és felületi minőséget, valamint a szerszám rendkívüli élettartamát és merevségét

• Erőteljes kőorsó a motort folyamatos működésre tervezték

• A gép alapkiépítésben rendelkezik 2 tengelyes köszörűkre tervezett digitális kijelzővel, és nagyon gazdag tartozéklistával.

• A tárgyorsó sebességét fokozatmentesen lehet változtatni a beépített inverter segítségével.
• A hosszirányú előtolás hidraulikus rendszerű, de kézzel is működtethető.

• A tárgyorsó +/- 30 fokban a köszörűkorong +/- 45 fokban elfordítható

• A gép alapárban tartalmazza a furatköszörű egységet is

• Az RSM család kivitelezése, minősége semmilyen kívánnivalót nem hagy maga után, annak ellenére sem, hogy ár /érték arányban piacvezetőnek tekinthető.

• Ebből következően számos magyarországi referenciával rendelkezünk, melyek megtekintésétre, kipróbálására kérje ingyenes ajánlatunkat.





Alaptartozékok:
• 2 tengelyes digitális kijelző üveglécekkel
• furat köszörű egység
• nyitott támasztó báb
• zárt támasztó báb
• 200 mm átmérőjű 3 pofás tokmány
• hűtőrendszer
• koronglehúzó
• kiegyensúlyozó állvány
• kiegyensúlyozó tengely
• korong felfogató tárcsa
• köszörű korong
• csúcs
• első és hátsó burkolat
• menesztő tokmány
• kezelő szerszámok
• gépkönyv garnitúra angol nyelven

Paraméterek

Gép típus RSM1000 C Palástköszörű hagyományos
Cikkszám K-302445
Digitális kijelző van/ nincs ( DRO) van
Gép súly (machine weight) 3700 kg
Csúcsmagasság(center height) 180 mm
Max/Min. köszörűlhető átmérő (max/min grinding diamater) 4
Max/Min. köszörűlhető furat (max.inside grinding diamater) 1
Furat mélysége( internal grinding depth) 125 mm
Csúcstávolság (center distance) 1000 mm
Köszörülés hossza (max.grinding length) 1080 mm
Köszörűszán lökete ( Grinding Headstock max. stroke) 250 mm
Munka darab súly ( max.workpiece weight) 150 kg
Munkadarab súly ( max.workpiece weight) 150 kg
Asztal elfordíthatósága( table swivel) 1
Főorsó elfordíthatósága jobbra/balra(headstock swivel right/left) 45 °
Köszörűkorong elfordíthatóság( Grinding wheel swivel) 30 °
Asztal sebessége hosszirányban ( table travel feed) 4 m/min
Kézi előtolás keresztirányban (feed by handwheel rotation) 1 mm/ford
Főorsó fokozatok db / fordulatszám 1/min (headstock speed) 25-220
Palástköszörűkő fordulatszám (OD Wheed PRM) 1670 1/min
Furatköszörűkő fordulatszám (ID Wheed PRM) 10000 1/min
Főorsókúp ( spindle taper) MT4
Szegnyereg kúp (tailstock taper) MT4
Főmotor teljesítmény / fesz. (headstock / spindle motor) 7,5
Gép hossz (L=Machine lenght) 3610 mm
Gép szélesség (W=Machine widht) 1810 mm
Gép magasság (H=Machine height) 1515 mm
Gép tömeg (Machine weight) 3700 kg
