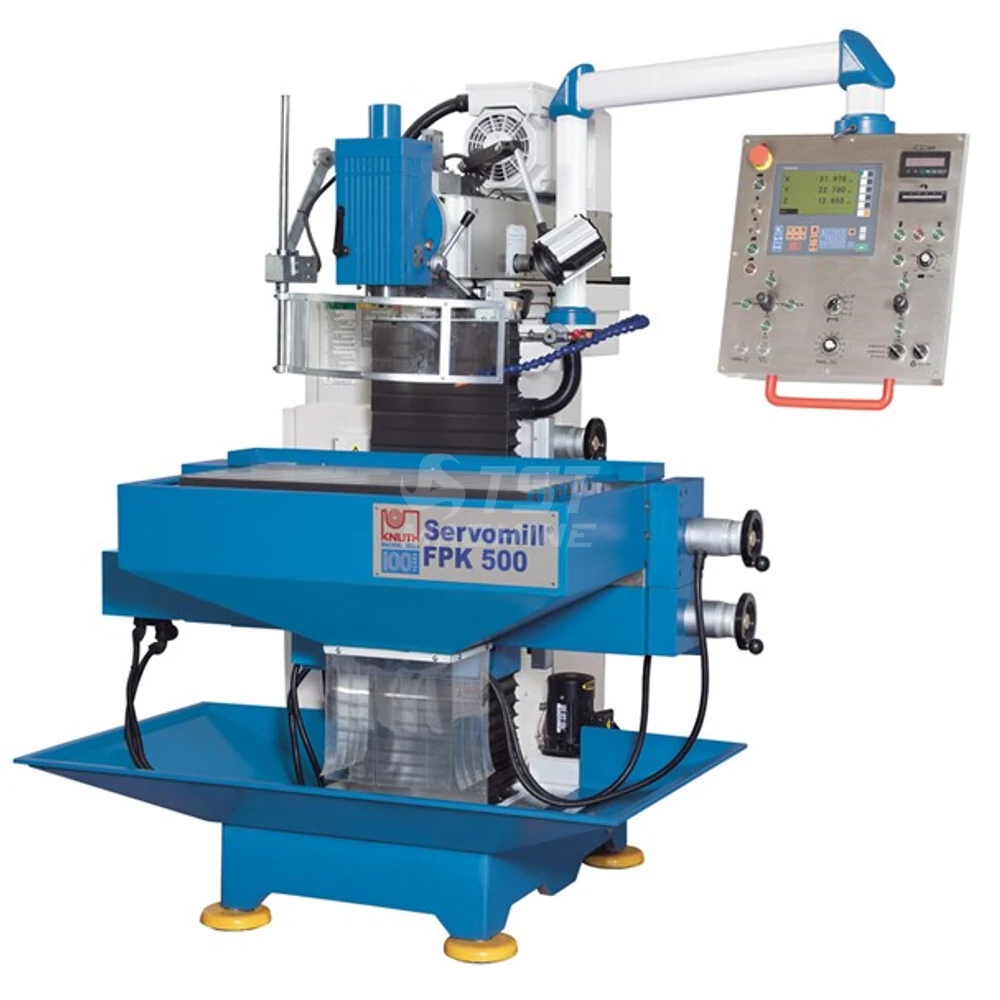

Servomill FPK 500 szerszámmarógép
Leírás és Paraméterek
FPK szerszámmarógép család szervo motorokkal:
Ez a sokoldalú szerszámmarógép nélkülözhetetlenné vált a szerszámok és formák mechanikus gyártásában. Kompakt kialakítása nagyfokú rugalmasságot kínál, miközben nagyon könnyen kezelhető. Ez rendkívül hatékonynak bizonyult, mert új, modern értelmezést kapott. Elektronikus ütközőkkel, elektronikus kézikerekekkel és további marási funkciókkal felszerelve a Servomill a CNC gépek technológia előnyeit programozási ismeretek nélkül is elérhetővé teszi. A gépeket főként szerszámgyártásban, általános alkatrészgyártásban és képzés területén használják.
Fő ismérvei:
• Szervo előtolás minden tengelyen elektronikus kézikerekekkel
• Golyósorsó minden tengelyen
• tengelyenként 3 db elektronikus ütköző
• Merev függőleges konzol és munkaasztal
• Függőleges és vízszintes orsó
• Fokozatmentesen változtatható főorsófordulatszám
Az integrált elektronika lehetővé teszi a könnyebb, pontosabb és hatékonyabb hagyományos marási műveleteket
• A Servomill gépek a hagyományos marógépek új generációját képviselik
• A Servomill sorozat összes tagját a könnyű kezelhetőség, a jelentősen megnövelt pontosság és a fokozott forgácsolási teljesítmény jellemzi
• Az összes felhasznált alkatrész nagy megbízhatósága és hosszú élettartama jelentősen csökkenti a karbantartási költségeket, és így biztosítja a fokozott rendelkezésre állást
Tervezés és kivitelezés
• Az FPK sorozat kialakítása a klasszikus univerzális szerszámmaró modern értelmezése, amelyet számos műhelyben és termelési környezetben használnak
• A konzolos kialakítású gépállvány modern konstrukció, kiváló minőségű szürkeöntvényből készült, precízióra és tartósságra tervezve
• Bevált tervezési jellemzőként minden kezelőelem a gép jobb oldalán található, így a kezelő tökéletes kontrolálhatja a megmunkálási folyamokat
• A laposvezetékek nagy felületüknek köszönhetően rendkívül rugalmasak, és maximális méretstabilitást és teherbírást biztosítanak a konzol és a felső gerenda vezetéséhez
Főorsó és hajtások
• A felső gerendába integrált főorsó hajtómű hatékony erőátvitel és a csendes futást biztosít, az alacsony rezgésű működés érdekében
A robusztus, 2 fokozatú hajtómű edzett és köszörült fogaskerekekkel széles, fokozatmentesen változtatható fordulatszám-tartományt, nagy terhelést kínál kapacitás és sima futás
A függőleges marófej mindkét oldalon elforgatható, a marószár pedig manuálisan mozgatható
A függőleges marófej néhány egyszerű lépésben leszerelhető, hogy szabaddá váljon a vízszintes orsótartó
A hosszú marótüskékkel történő megmunkáláshoz alapfelszereltségként ellentartó szerelhető fel
Előtolás
A nagy teljesítményű szervomotorok fokozatmentesen változtatható előtolási sebességet és gyorsmenetet tesznek lehetővé minden tengelyen
Az előfeszített golyóscsavarok minden tengelyen precíz, sima és kopásmentes pozicionálást garantálnak holtjáték nélkül, valamint hosszú élettartamot
Felszerelés
A gépek alapfelszereltségként számos tartozékkal rendelkeznek, például nagy teljesítményű hűtőfolyadék-rendszerrel, LED-es munkavilágítással és átfogó szerszámcsomaggal hosszú tüskékkel és szorítóhüvelyekkel
Servomill - Kiemelt jellemzők
Németországban fejlesztett és gyártott elektronika
Pozicionálás-vezérlés az előre kiválasztott pályák bejárásához minden tengelyen
Holyásmentes, előfeszített golyóscsavarok
Szervomotorok minden tengelyen, fokozatmentes előtolás, gyorsmenet és sebességszabályozás
• Elektronikus orsóterhelés-jelző
• Elektronikus kézikerekek minden tengelyen
• X, Y és Z tengely mozgatása joystick technológiával
• Integrált pozicionálás precíziós üveglécekés digitális kijelző segítégével
• Az előtolás szinkronizálható az orsófordulatszámmal
• A nagy teljesítményű szervomotorok fokozatmentesen változtatható előtolási sebességet és gyors előtolást tesznek lehetővé minden tengelyen
X.pos 3.2 pozíciójelző
• Az új generációs kijelzők erősebbek, robusztusabbak és megbízhatóbbak
Milyen előnyei származnak a gép használata során.
• Könnyű használat: intuitív kezelés - a vezérlőelemek praktikus elrendezése és egyszerűsített funkció
• Automatikus előtolás minden tengelyen és fokozatmentesen változtatható gyors előtolás akár 5000 mm/perc sebességgel
• Végütközők beállítása bármely tengelyen egy gombnyomással - tengelyenként 3 ütközőpozíció tárolható
• Pontosabb: elektronikus kézikerekekkel működtethető - a tengelyeket kiváló minőségű szervohajtások hajtják, amelyek a modern CNC-gépek pontosságával és dinamikájával adják át a kézmozgásokat
• Megbízhatóbb: a hajtások, orsók és mérőrendszerek teljesen zárt vagy védőburkolatba vannak szerelve, és gyakorlatilag karbantartásmentesek
• Nagyobb kapacitás: ez a gép csak prémium hajtáskomponenseket használ, amelyeket folyamatos üzemre terveztek
• Karbantartásmentes: nincs szükség rendszeres karbantartásra a teljes előtolás hajtáshoz
• Fejlett előtolás hajtási technológia
A tengelyeket a következők mozgatják:
• Kiváló minőségű szervohajtások, amelyek a modern CNC gépek pontosságával és dinamikájával valósítják meg a kézikerék mozgását
• Megbízható, karbantartásmentes, nagy volumenű technológia
• A nagy gyorsmeneti sebesség csökkenti a mellékidőket
• Golyósorsók minden tengelyen
• Lényegesen kevesebb hiba a lötyögés (hóltjáték) miatt, ami jelentősen nagyobb pontosságot eredményez
• Jelentősen csökkent súrlódás, nincs akadozó csúszás, csökkent hőképződés, minimális kopás
Elektronikus kézikerekek
• Mikrovezérlés elektronikus kézikerekeken keresztül, amely ugyanolyan kezelést és pozicionálást biztosít, mint egy hagyományos gép, csak simábban és pontosabban
Joystick kezelés
• Maximális kezelői kényelem a tengelymozgásoknál
• Könnyű kezelés a szekvenciális megmunkálás során
Elektronikus végállás ütközők
• 2 végállásütköző beállítása 3 pozícióban minden tengelyen egy gombnyomással
• ezek a gombok az előtolás kapcsoló körül vannak csoportosítva az intuitív vezérlés érdekében
• Ez nagy ismétlési pontosságot biztosít koordinátafúrás vagy zsebmarás során, és jelentősen pontosabban állítható be, mint a hagyományos gépeken
Elektronikus orsóterhelés-kijelző
• Segíti a kezelőt a gép- és szerszámkapacitások leghatékonyabb kihasználásában
• Megbízható kijelző segít elkerülni a túlterhelés okozta károkat
Alaptartozékok:
- 3 tengelyes útmérő üveglécekkel
- szervomotorok
- golyósorsó
- fokozatmentes főhajtás több tartományban
- Elektronikus kézikerék
- Hűtőfolyadék rendszer
- Munkalámpa
- Forgács tálca
- Behúzó szár (horizontális tengelyhez)
- Vízszintes maróorsó : Ø16 mm Ø22 mm Ø27 mm Ø32 mm
- Átalakítók: ISO 40 / MK 3 ISO 40 / MK 2 ISO 40 / MK
- Patronos befogó ER-32/ ISO 40 patronokkal (9 db)
- Kitámasztó a vízszintes orsóhoz Kézi szerszámok
- Kezelési útmutató angol nyelven
Opcionális tartozékok:
- univerzális billenő asztal K- 254275
- univerzális billenő asztal K- 253721
