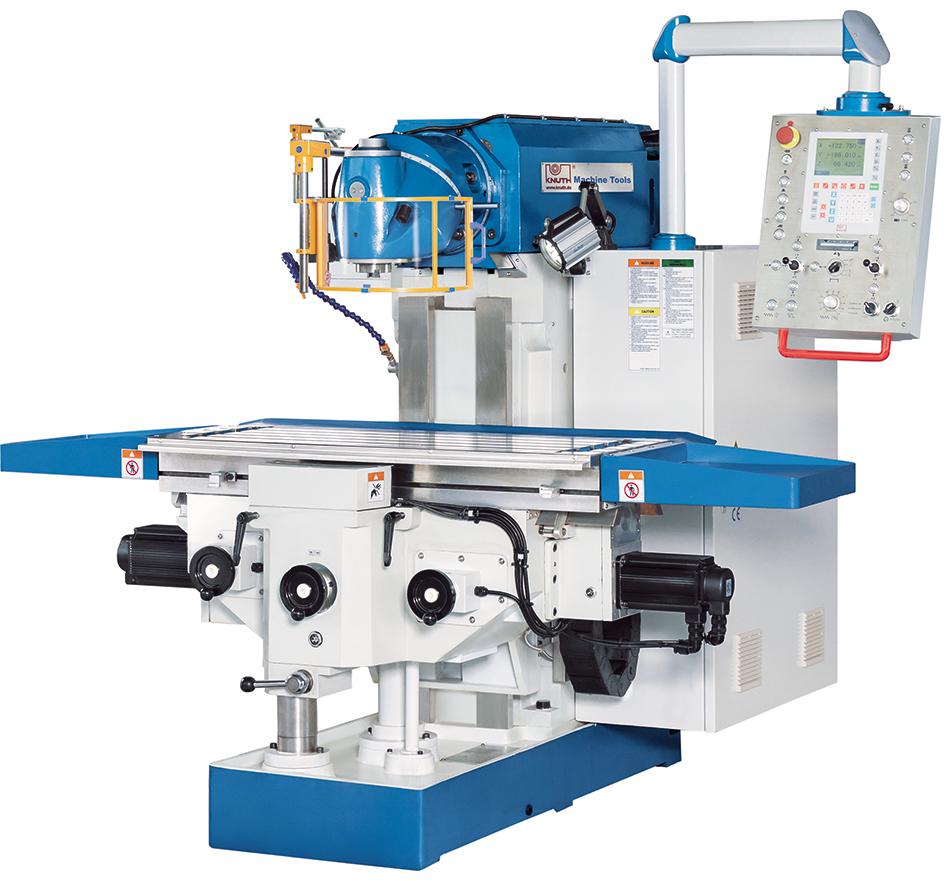

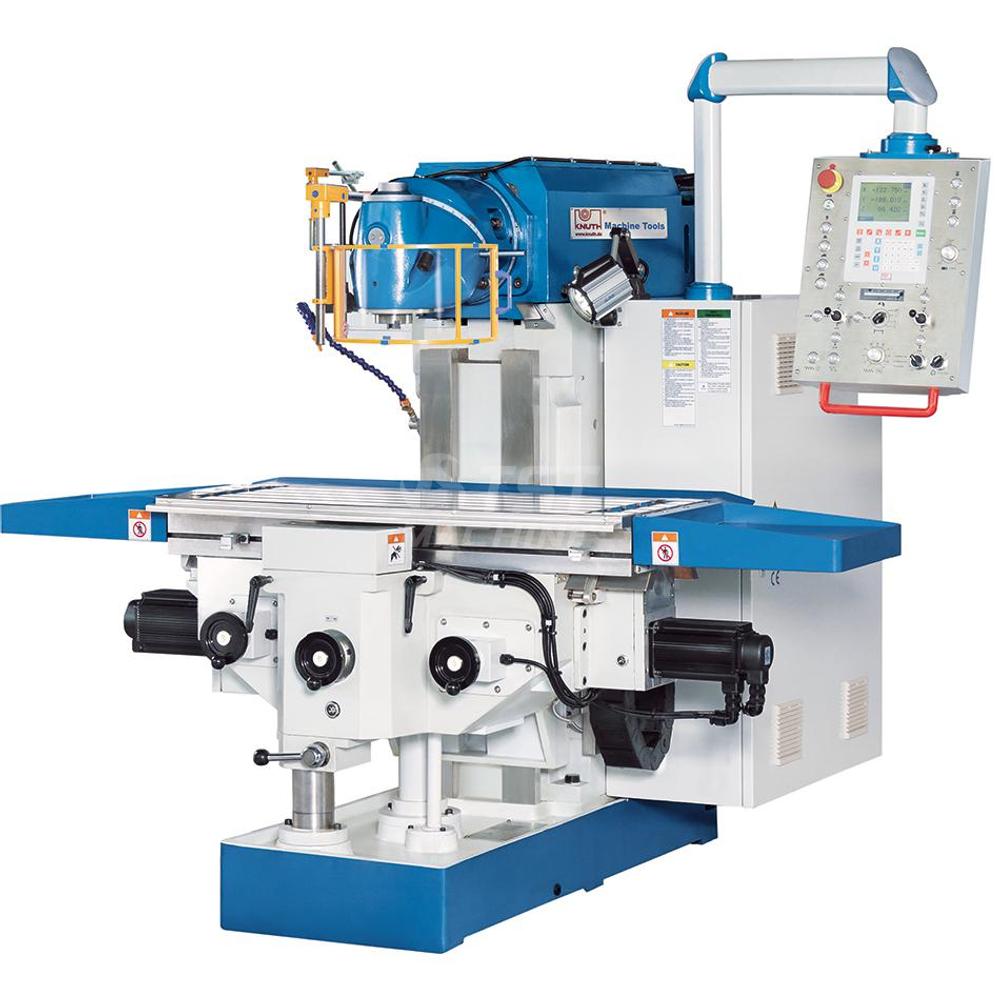

Servomill UWF 10 Univerzális marógép golyós orsóval és szervo hajtással

Knuth
Cikkszám: K-301256
Elérhetőség: 2 db raktáron

Leírás

Mostantól sokkal egyszerűbb, pontosabb és gazdaságosabb lesz a hagyományos marás az integrált elektromos berendezéseknek köszönhetően.

- A Servomill család tagjai fejlett technika ellenére úgy használhatók mint más hagyományos marógép
- A gép felhasználóbarát kialakítása magasabb precizitást és gyártási kapacitást eredményez
- A magas minőségi követelményeknek megfelelő alkatrészek drasztikusan csökkentik a karbantartásra fordított költségeket és megnövelik a gép üzemkészségét
- Merev , torziómentes konstrukció fecskefarok vezeték az X tengelyek és lapos négyzetes vezeték a z Y és Z tengelyen
- Nagyméretű asztal és hosszú löketek minden tengelyen
- Minden vezeték edzett köszörült, és központi olajozással ellátott
- Az univerzális fej könnyedén kifordítható vízszintes állásba is
- Fokozatmentesen változtatható előtolás és gyorsmeneti sebesség egy gombnyomással szinkronizálható az orsó forgásával
- Előfeszített holtjátékmentes golyósorsók biztosítják a precíz előtolást
- Elektromos orsóterhelés kijelző
- Elektromos kézi kerekek
- Joystick vezérlésű tengelyek
- Integrált üvegléces pozícionálás
- Robosztus felépítésű főhajtás edzett kerekekkel

Előnyök:

- Könnyű kezelhetőség: intuitív kezelhetőség, praktikusan elhelyezkedő kezelőszervek
- Automata előtolás minden tengelyen, függetlenített gyorsmenetek
- Gombnyomással állítható 3 db elektromos végállás minden tengelyen
- Sokkal pontosabb: elektromos kézi kerékkel működtetett szervó hajtással szabályozott rendszer CNC gépek dinamikájával alakítja át a kézi mozgást a tengelyek mozgására
- Sokkal megbízhatóbb: hajtások, motorok, mérőrendszerek teljesen védettek, és szinte karbantartásmentesek

Elektronika: Német gyártmány

- Nagyobb teljesítmény: a gép kiváló alkatrészekből épül fel, folyamatos üzemelésre van tervezve
- Karbantartás mentes: nem igényel semmilyen karbantartást a hajtásrendszer
- A magas gyorsmeneti érték csökkenti a mellékidőket
- Csökkentett súrlódás, nincs rugalmas deformáció, nincs kopás
- Joystick vezérlés:
- Maximalizálja a gépkezelés komfortját
- Könnyű kezelhetőség az egymást követő lépéseknél
- Elektromosan állítható stop pozíciók:
- 2 csoportban 3 stop pozíció adható meg minden tengelyen egy gombnyomással- ezek a pozíciók megállítják az előtolást
- Nagy precizitást és ismétlési pontosságot biztosít, pl. koordináta fúrás esetén
- Elektromos orsóterhelés indikátor:
- Segítséget nyújt az optimális terhelés kiválasztásához
- Megóvja a gépet és a szerszámot a túlterheléstől


Alaptartozékok:

- 3 tengelyes kijelző
- Elektromos kézi kerekek
- Hűtőrendszer
- Munkatér világítás
- Forgástárcsa
- Behúzó szár
- Szerszámkészlet
- Dokumentáció angol nyelvem

Opcionális tartozékok:

- Rugalmas géptalp ( LK55 4 db K-103322)
- Rögzítő szett ( De Luxe 18/M16 K-105305)
- WELDONOS befogó ISO50/ D6mm
- WELDONOS befogó ISO50/ D32mm
- ER40-es patronos befogó 15 db-os patronkészlettel
- Marótüskék
- ST 130 osztókészülék (K-110960 )
- Tárcsák az osztókészülékhez (K-110970)
- RT 200 körasztal (K-125835)
- Szegnyereg a körasztalhoz (K-125820 )
- HS 150 hidraulikus gépsatu (K-125028)
- MS160 leszorítós gépsatu (K-104960)

Paraméterek

Gép típus Servomill UWF 10 Univerzális marógép pozicionerrel
Cikkszám K-301256
Szerszám / konzolos / ágy / bridgeport /portálmarógép Konzolos szervo
Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) univerzális
Digitális kijelző van/ nincs ( DRO) van
W-tengely löket (W-axis travel) 450 mm
Asztal hossz (Table length) 1235 mm
Asztal szélesség (Table width) 460 mm
X-tengely gyorsmenet (Rapid feed X axis) 2.2 m/min
Y-tengely gyorsmenet (Rapid feed Y axis) 2.2 m/min
Z-tengely gyorsmenet (Rapid feed Z-axis) 1.1 m/min
Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min 2
Függőleges főorsó végződés (vertical spindle mount ) SK 40
Függőleges főorsó fokozat db/ fordulat 1/min (Vertical spindle speeds) 2/ 30-390 390-2050
Függőleges főmotor teljesítmény (Vertical main motor rating) 7.5 kW
Gép hossz (L=Machine lenght) 2000 mm
Gép szélesség (W=Machine widht) 2500 mm
Gép magasság (H Machine height) 2000 mm
