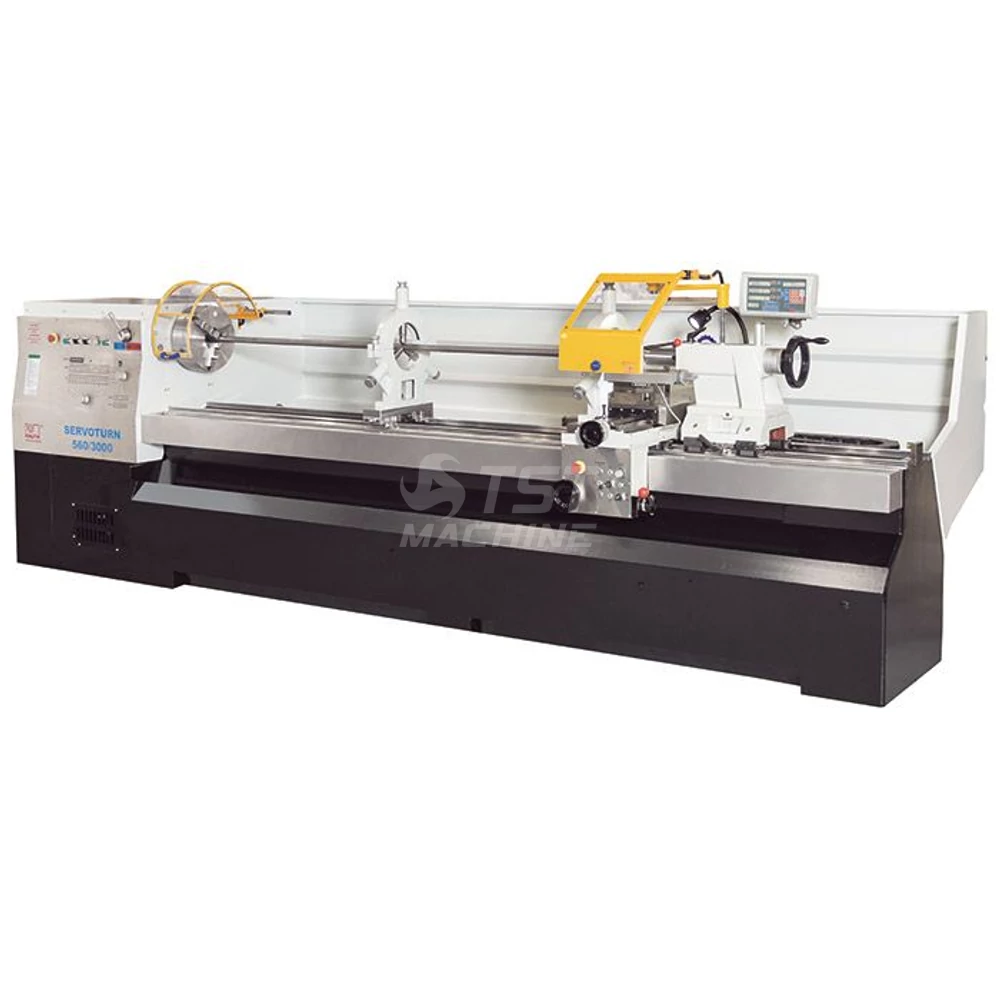

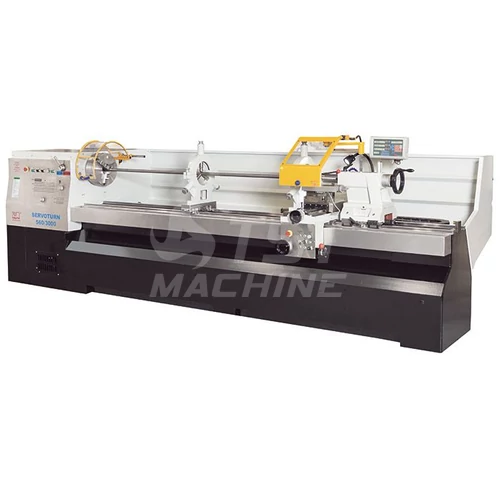

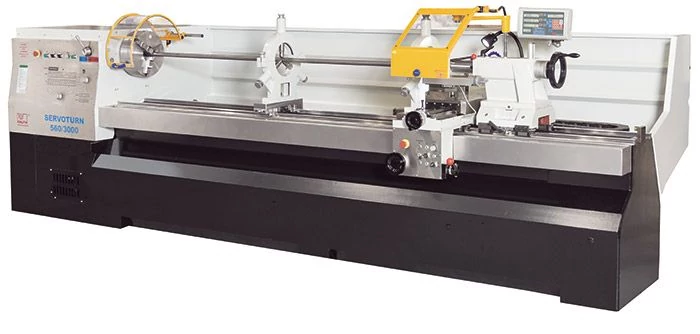

Servoturn 560/2000 Csúcseszterga
Leírás és Paraméterek
A bevált technika és a legfejlettebb előtolási technológia párosítása teszi ezt a szervos esztergát vonzóvá és költséghatékonnyá.
A hagyományos gépektől megszokott intuitív működtetés, mely most még könnyebb:
- Előtolás és menetvezetés a forgókapcsolóval választható
- Gombnyomásra megállítható
- Előtolás 50 és 100% között korlátlanul változtatható
- Elektronikus kézikerék a finomabb műveletekhez
- A tengelyek szervo meghajtásúak, ami kiválóan közvetíti a kéz mozdulatait egy modern CNC gép precizitásával és dinamikájával
- Fokozatmentesen állítható sebesség és állandó vágási sebesség jellemzi az orsóházat
- Oldalazás közben az orsó sebessége automatikusan alkalmazkodik a munkadarab átmérőjéhez – az állandó vágási sebesség az oldalazó szerszám élénél kiváló oldalazási teljesítményt biztosít, mely munkaminőség a CNC esztergákéval összehasonlítható
Gépváz
- Nehéz, bordázott gépágy, széles, edzett ágyvezetőkkel és befogóprizmákkal a nehéz megmunkálásokhoz
- Az orsóház és a főorsó tervezésekor figyelembe vették a megfelelő merevséget, a vibráció csökkentését és az egyenletes hőelosztást
- Az egész gépsorozat nagy orsófuratokat tartalmaz
- Gyors szerszámcserélési lehetőség a rugalmasságért és a hatékonyságért
Előtolás
- Golyósorsók használata az X és a Z tengelyen, melyek jelentősen csökkentik a holtjátékból adódó hibákat és lényegesen precízebb megmunkálást tesznek letővé
Felszerelés
- Alacsony karbantartási igényű gép, mely központi kenési rendszerrel van felszerelve
- A szegnyereg könnyen kezelhető és nagy leszorítóerőt biztosít
- Tartalmaz 3 tengelyes útmérőt, beépített orsó sebesség kijelzéssel, készre szerelve
3 tengelyes útmérő
- Nagyobb pontosság
- Alacsonyabb hibahatár
- Megnövelt produktivitás
- Értékes idő takarítható meg
- Könnyen leolvasható kijelző
- Kezelő-specifikus szolgáltatások
- Kényelmes billentyűkiosztás
- Érzékenység: 0.01 / 0.005mm
- Alapértelmezett koordináták
- Szerszámtartó 10 szerszámhoz
- Sugár/átmérő váltás
Alapfelszereltség
- 3 tengelyes útmérő
- 3 pofás tokmány: 315mm
- Munkalámpa
- Üzemeltetési szerszámok
- Kezelési kézikönyv angol nyelven
- Állóbáb
- Hűtőrendszer
- Védőburkolat
- Gyorszáras szerszámtartó
- Mozgóbáb
- Elektronikus kézikerék
- Rögzített fröccsenésvédelem
A hagyományos gépektől megszokott intuitív működtetés, mely most még könnyebb:
- Előtolás és menetvezetés a forgókapcsolóval választható
- Gombnyomásra megállítható
- Előtolás 50 és 100% között korlátlanul változtatható
- Elektronikus kézikerék a finomabb műveletekhez
- A tengelyek szervo meghajtásúak, ami kiválóan közvetíti a kéz mozdulatait egy modern CNC gép precizitásával és dinamikájával
- Fokozatmentesen állítható sebesség és állandó vágási sebesség jellemzi az orsóházat
- Oldalazás közben az orsó sebessége automatikusan alkalmazkodik a munkadarab átmérőjéhez – az állandó vágási sebesség az oldalazó szerszám élénél kiváló oldalazási teljesítményt biztosít, mely munkaminőség a CNC esztergákéval összehasonlítható
Gépváz
- Nehéz, bordázott gépágy, széles, edzett ágyvezetőkkel és befogóprizmákkal a nehéz megmunkálásokhoz
- Az orsóház és a főorsó tervezésekor figyelembe vették a megfelelő merevséget, a vibráció csökkentését és az egyenletes hőelosztást
- Az egész gépsorozat nagy orsófuratokat tartalmaz
- Gyors szerszámcserélési lehetőség a rugalmasságért és a hatékonyságért
Előtolás
- Golyósorsók használata az X és a Z tengelyen, melyek jelentősen csökkentik a holtjátékból adódó hibákat és lényegesen precízebb megmunkálást tesznek letővé
Felszerelés
- Alacsony karbantartási igényű gép, mely központi kenési rendszerrel van felszerelve
- A szegnyereg könnyen kezelhető és nagy leszorítóerőt biztosít
- Tartalmaz 3 tengelyes útmérőt, beépített orsó sebesség kijelzéssel, készre szerelve
3 tengelyes útmérő
- Nagyobb pontosság
- Alacsonyabb hibahatár
- Megnövelt produktivitás
- Értékes idő takarítható meg
- Könnyen leolvasható kijelző
- Kezelő-specifikus szolgáltatások
- Kényelmes billentyűkiosztás
- Érzékenység: 0.01 / 0.005mm
- Alapértelmezett koordináták
- Szerszámtartó 10 szerszámhoz
- Sugár/átmérő váltás
Alapfelszereltség
- 3 tengelyes útmérő
- 3 pofás tokmány: 315mm
- Munkalámpa
- Üzemeltetési szerszámok
- Kezelési kézikönyv angol nyelven
- Állóbáb
- Hűtőrendszer
- Védőburkolat
- Gyorszáras szerszámtartó
- Mozgóbáb
- Elektronikus kézikerék
- Rögzített fröccsenésvédelem
| Gép típus | Servoturn 560/2000 szervómotoros Precíziós eszterga Pozicionerrel |
| Cikkszám | K-300826 |
| Kialakíítás csúcspad / karusszel (center lathe / verical lathe) | Precíziós eszterga |
| Digitális kijelző van/nincs ( DRO ) | Van |
| Max. esztergálható átmérő (max. turning diam. over bed) | 560 mm |
| Ágy szélesség ( Bed width) | 350 mm |
| Főorsó végződés/belső kúp (spindle mount/taper ) | D1-8/MT7 |
| Főorsó fokozatok / fordulat (spindel range / speeds) | 2 |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 75 mm |
| Szegnyereg belső kúp (tailstock taper) | MK5 |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | 2 |
| Késszán előtolás van / nincs (top-slide feeds) | 2 |
| Vágható menetek metrikus (tapping metric) | 0,2-14 (24) |
| Vágható menetek whithworth (tapping whithworth/inch) | 4-48 (24) |
| Vágható menetek modul (tapping module) | 24 |
| Főmotor teljesítménye ( Motor ) | 7.5 kW |
| Gép hossz (L=Machine lenght) | 3700 mm |
| Gép szélesség (W=Machine widht) | 1260 mm |
| Gép magasság (H=Machine height) | 1800 mm |
| Gép súly (machine weight) | 4300 kg |
| Gép tömeg (Machine weight) | 4300 kg |
