Leírás és Paraméterek
A bevált technika és a legfejlettebb előtolási technológia párosítása teszi ezt a szervos esztergát vonzóvá és költséghatékonnyá.
A hagyományos gépektől megszokott intuitív működtetés, mely most még könnyebb:
- Előtolás és menetvezetés a forgókapcsolóval választható
- Gombnyomásra megállítható
- Előtolás 50 és 100% között korlátlanul változtatható
- Elektronikus kézikerék a finomabb műveletekhez
- A tengelyek szervo meghajtásúak, ami kiválóan közvetíti a kéz mozdulatait egy modern CNC gép precizitásával és dinamikájával
- Fokozatmentesen állítható sebesség és állandó vágási sebesség jellemzi az orsóházat
- Oldalazás közben az orsó sebessége automatikusan alkalmazkodik a munkadarab átmérőjéhez – az állandó vágási sebesség az oldalazó szerszám élénél kiváló oldalazási teljesítményt biztosít, mely munkaminőség a CNC esztergákéval összehasonlítható
Gépváz
- Nehéz, bordázott gépágy, széles, edzett ágyvezetőkkel és befogóprizmákkal a nehéz megmunkálásokhoz
- Az orsóház és a főorsó tervezésekor figyelembe vették a megfelelő merevséget, a vibráció csökkentését és az egyenletes hőelosztást
- Az egész gépsorozat nagy orsófuratokat tartalmaz
- Gyors szerszámcserélési lehetőség a rugalmasságért és a hatékonyságért
Előtolás
- Golyósorsók használata az X és a Z tengelyen, melyek jelentősen csökkentik a holtjátékból adódó hibákat és lényegesen precízebb megmunkálást tesznek letővé
Felszerelés
- Alacsony karbantartási igényű gép, mely központi kenési rendszerrel van felszerelve
- A szegnyereg könnyen kezelhető és nagy leszorítóerőt biztosít
- Tartalmaz 3 tengelyes útmérőt, beépített orsó sebesség kijelzéssel, készre szerelve
3 tengelyes útmérő
- Nagyobb pontosság
- Alacsonyabb hibahatár
- Megnövelt produktivitás
- Értékes idő takarítható meg
- Könnyen leolvasható kijelző
- Kezelő-specifikus szolgáltatások
- Kényelmes billentyűkiosztás
- Érzékenység: 0.01 / 0.005mm
- Alapértelmezett koordináták
- Szerszámtartó 10 szerszámhoz
- Sugár/átmérő váltás
Alapfelszereltség
- 3 tengelyes útmérő
- 3 pofás tokmány: 315mm
- Munkalámpa
- Üzemeltetési szerszámok
- Kezelési kézikönyv angol nyelven
- Állóbáb
- Hűtőrendszer
- Védőburkolat
- Gyorszáras szerszámtartó
- Mozgóbáb
- Elektronikus kézikerék
- Rögzített fröccsenésvédelem
A hagyományos gépektől megszokott intuitív működtetés, mely most még könnyebb:
- Előtolás és menetvezetés a forgókapcsolóval választható
- Gombnyomásra megállítható
- Előtolás 50 és 100% között korlátlanul változtatható
- Elektronikus kézikerék a finomabb műveletekhez
- A tengelyek szervo meghajtásúak, ami kiválóan közvetíti a kéz mozdulatait egy modern CNC gép precizitásával és dinamikájával
- Fokozatmentesen állítható sebesség és állandó vágási sebesség jellemzi az orsóházat
- Oldalazás közben az orsó sebessége automatikusan alkalmazkodik a munkadarab átmérőjéhez – az állandó vágási sebesség az oldalazó szerszám élénél kiváló oldalazási teljesítményt biztosít, mely munkaminőség a CNC esztergákéval összehasonlítható
Gépváz
- Nehéz, bordázott gépágy, széles, edzett ágyvezetőkkel és befogóprizmákkal a nehéz megmunkálásokhoz
- Az orsóház és a főorsó tervezésekor figyelembe vették a megfelelő merevséget, a vibráció csökkentését és az egyenletes hőelosztást
- Az egész gépsorozat nagy orsófuratokat tartalmaz
- Gyors szerszámcserélési lehetőség a rugalmasságért és a hatékonyságért
Előtolás
- Golyósorsók használata az X és a Z tengelyen, melyek jelentősen csökkentik a holtjátékból adódó hibákat és lényegesen precízebb megmunkálást tesznek letővé
Felszerelés
- Alacsony karbantartási igényű gép, mely központi kenési rendszerrel van felszerelve
- A szegnyereg könnyen kezelhető és nagy leszorítóerőt biztosít
- Tartalmaz 3 tengelyes útmérőt, beépített orsó sebesség kijelzéssel, készre szerelve
3 tengelyes útmérő
- Nagyobb pontosság
- Alacsonyabb hibahatár
- Megnövelt produktivitás
- Értékes idő takarítható meg
- Könnyen leolvasható kijelző
- Kezelő-specifikus szolgáltatások
- Kényelmes billentyűkiosztás
- Érzékenység: 0.01 / 0.005mm
- Alapértelmezett koordináták
- Szerszámtartó 10 szerszámhoz
- Sugár/átmérő váltás
Alapfelszereltség
- 3 tengelyes útmérő
- 3 pofás tokmány: 315mm
- Munkalámpa
- Üzemeltetési szerszámok
- Kezelési kézikönyv angol nyelven
- Állóbáb
- Hűtőrendszer
- Védőburkolat
- Gyorszáras szerszámtartó
- Mozgóbáb
- Elektronikus kézikerék
- Rögzített fröccsenésvédelem

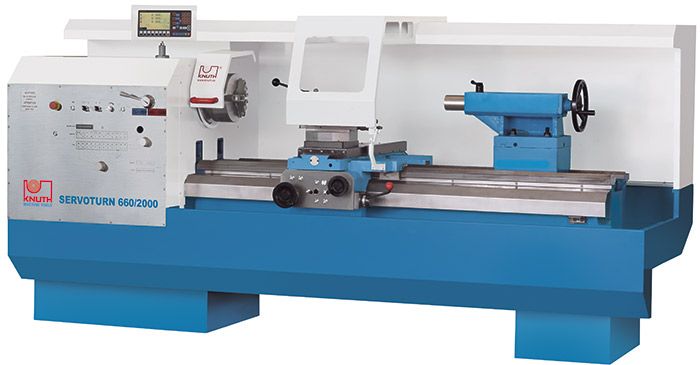

Gép típus | Servoturn 660/2000 Csúcseszterga |
Cikkszám | K-300835 |
Kialakíítás csúcspad / karusszel (center lathe / verical lathe) | Csúcseszterga |
Ágy szélesség ( Bed width) | 400 mm |
Főorsó végződés/belső kúp (spindle mount/taper ) | A2-8 |
Szegnyereg hüvely átmérő (talstock quill diam.) | 75 mm |
Szegnyereg belső kúp (tailstock taper) | MT 5 |
Vágható menetek metrikus (tapping metric) | 0.35-14 |
Vágható menetek whithworth (tapping whithworth/inch) | 48-4 TPI |
Főmotor teljesítménye ( Motor ) | 11 kW |
Gép hossz (L=Machine lenght) | 4000 mm |
Gép szélesség (W=Machine widht) | 1250 mm |
Gép magasság (H=Machine height) | 1650 mm |
Gép súly (machine weight) | 3850 kg |
