Leírás és Paraméterek
- SINUMERIK 808D CNC vezérlés
- 1000 mm/ perces előtolás az összes tengelyen
- 40-2000 Fordulat / perc okozatmentes főorsófordulat
- 5,5 kW főorsó teljesítmény
- ISO 40 es főorsó végződés
- Kiváló minőségű öntöttvas állvány a legjobb dinamikus merevségért és a folyamatos precizitásért
- Mindhárom tengelyen precíziós előfeszített golyósorsó garantálja a pontos pozícióba állást
- Minden csúszóvezeték edzett és precízen megmunkált
- Ergonómiai szempontok szerinti elrendezésű, forgó irányítópult
- A kompakt dizájn ellenére a gép nagy 400x800 mm-es munkaasztallal rendelkezik
- A függőleges fej elfordítható, bármilyen szögben rögzíthető.
- Az orsóhüvely kéz karral mozgatható, kiesztergálásra, fúrásra használható
- Központi kenési rendszer, mely az alapfelszerelés része
- Könnyű bővíthetőség és karbantartásmentes működés
Alapfelszereltség
- SINUMERIK 808D 3 tengelyes CNC vezérlés
- Központi kenési rendszer
- Szűkítő hüvely (MT1, MT2, MT3)
- ISO 40 patronos befogó parton készlettel
- Z tengely vezeték burkolatok
- Forgács gyűjtő tálca
- asztal körüli burkolat
- Hűtőrendszer
- LED-es munkalámpa
- Üzemelési szerszámok
- Felhasználói kézikönyv angol nyelven
- 1000 mm/ perces előtolás az összes tengelyen
- 40-2000 Fordulat / perc okozatmentes főorsófordulat
- 5,5 kW főorsó teljesítmény
- ISO 40 es főorsó végződés
- Kiváló minőségű öntöttvas állvány a legjobb dinamikus merevségért és a folyamatos precizitásért
- Mindhárom tengelyen precíziós előfeszített golyósorsó garantálja a pontos pozícióba állást
- Minden csúszóvezeték edzett és precízen megmunkált
- Ergonómiai szempontok szerinti elrendezésű, forgó irányítópult
- A kompakt dizájn ellenére a gép nagy 400x800 mm-es munkaasztallal rendelkezik
- A függőleges fej elfordítható, bármilyen szögben rögzíthető.
- Az orsóhüvely kéz karral mozgatható, kiesztergálásra, fúrásra használható
- Központi kenési rendszer, mely az alapfelszerelés része
- Könnyű bővíthetőség és karbantartásmentes működés
Alapfelszereltség
- SINUMERIK 808D 3 tengelyes CNC vezérlés
- Központi kenési rendszer
- Szűkítő hüvely (MT1, MT2, MT3)
- ISO 40 patronos befogó parton készlettel
- Z tengely vezeték burkolatok
- Forgács gyűjtő tálca
- asztal körüli burkolat
- Hűtőrendszer
- LED-es munkalámpa
- Üzemelési szerszámok
- Felhasználói kézikönyv angol nyelven

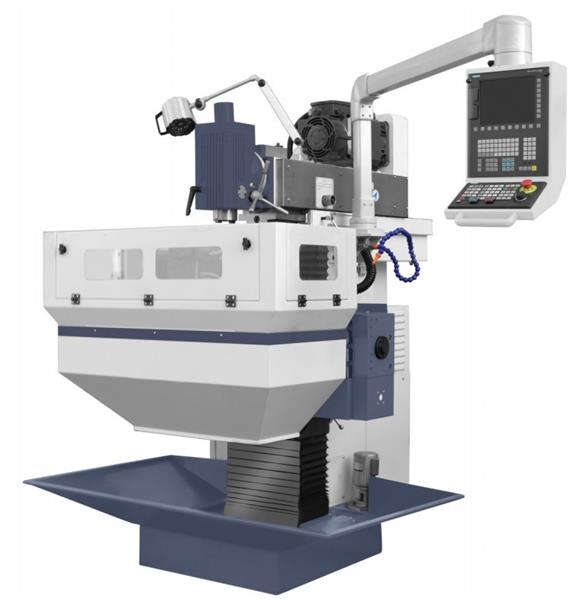

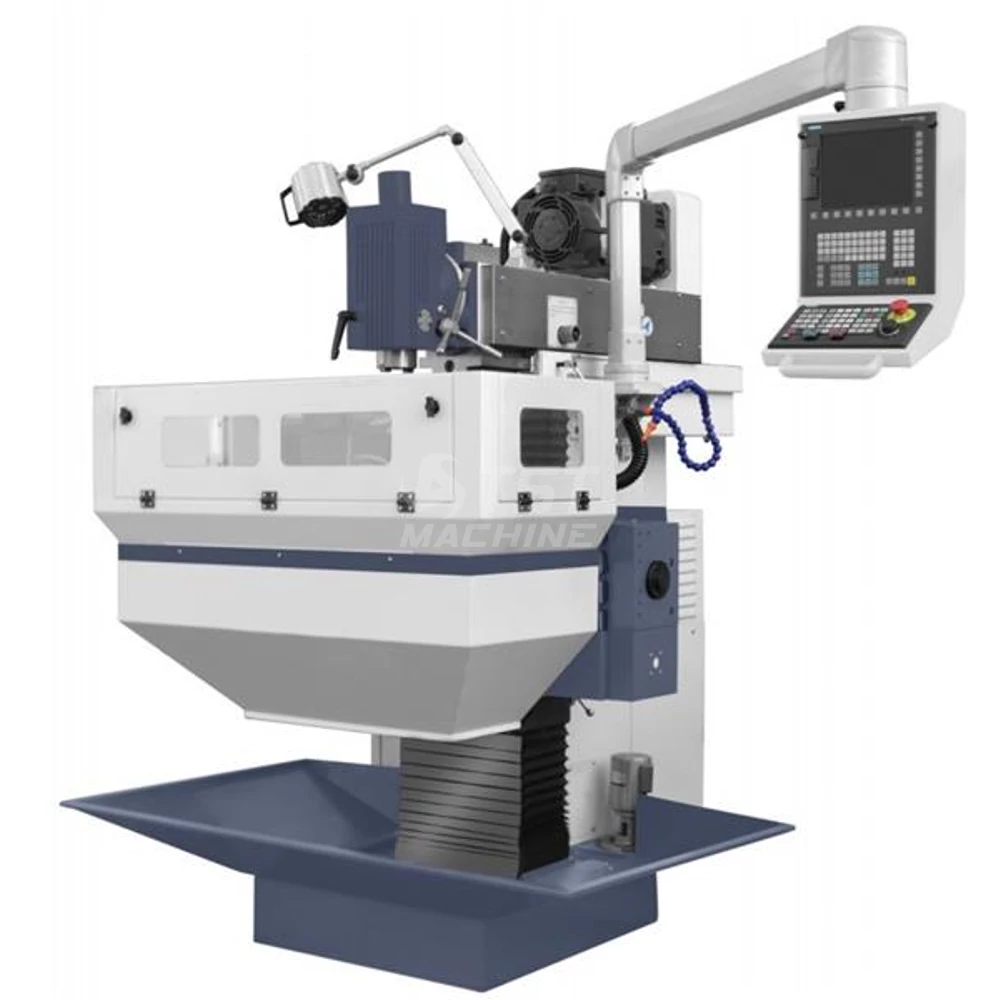

| Gép típus | TM-4080 CNC szerszámmarógép |
| Cikkszám | SA-TM4080 |
| Vezeték típus: edzett lapos / lineár (Boxway / Linear way) | Edzett köszörűlt |
| Vezérlés típusa (controller type) | SIEMENS 808 D |
| Szerszám / konzolos / ágy / bridgeport /portálmarógép | szerszám |
| Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) | Függőleges |
| Asztal hossz (Table length) | 400 mm |
| Asztal szélesség (Table width) | 800 mm |
| Főorsó meghajtása ( Spindle drive) | szíj |
| X-tengely gyorsmenet (Rapid feed X axis) | 1200 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 1200 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 1200 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 5 |
| T hornyok adatai db/ osztás ( T-slots ) | 6x14x63 |
| Orsó végződés (spindle mount) | ISO 40 |
| Orsó fokozat db / fordulat 1/min (spindle speeds) | (2) 40-2000 |
| Orsó-oszlop távolság (spindle to column distance/throat) | 450 mm |
| Motor teljesítmény ( motor rating) | 5.5 kW |
| Gép hossz (L=Machine lenght) | 1500 mm |
| Gép szélesség (W=Machine widht) | 1700 mm |
| Gép magasság (H Machine height) | 1800 mm |
| Gép súly (machine weight) | 1550 kg |
