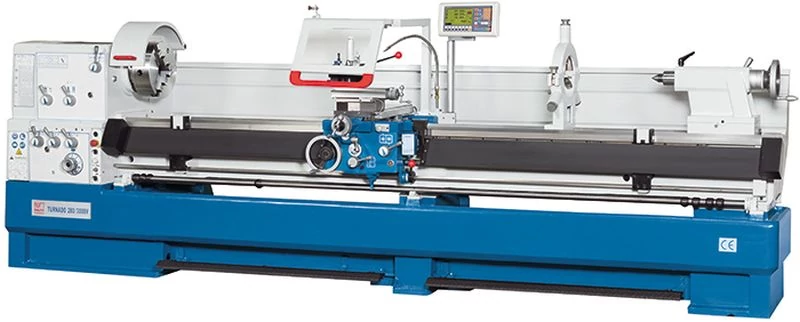

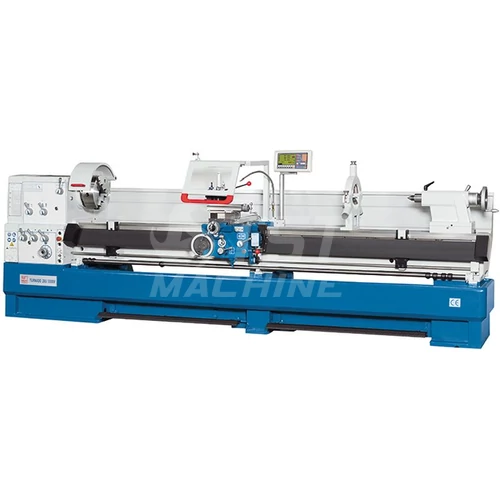

Turnado 280/1500 eszterga
Videók
Leírás és Paraméterek
Jellemzők:
- Merev, precíziós eszterga, öntvény gépváz
- Széles ágykialakítás, kivehető híd, edzett, köszörült vezetékek
- Nagyméretű főorsó csapágyak, precíz főorsóház
- Edzett, köszörült fogaskerekek és tengelyek a hajtóműben
- Ergonómikusan kialakitott kezelőszervek
- Számtalan menetvágási lehetőség
- Beállítható biztonsági nyomatékhatároló kuplung
- Nagyteljesítményű főmotor (5,5 kW)
- 4db állítható hosszütköző
Alaptartozékok:
- 3 tengelyen mérőléc
- 3 tengelyes pozíció kijelző
- Ø300 mm-es 4 pofás tokmány
- Ø350 mm-es síktárcsás tokmány
- Cserekerék készlet
- Gyorsváltó késtartó (1db 25x25 tartóval)
- Hűtőfolyadék rendszer
- Álló és mozgó báb
- Hosszütköző
- Mikrométeres ütköző
- Forgácstálca
- Forgácsvédő
- Reteszelt tokmányvédő
- Lábfék
- Csökkentő hüvelyek
- Állócsúcs
- Menetóra
- Halogén munkatér világítás
- Kezelőszerszámok
- Angol nyelvű kezelési utasítás
| Ágy szélesség ( Bed width) | 300 |
| Cikkszám | K-320559 |
| Csúcs magasság (center height) | 128 |
| Csúcs távolság ( center width) | 1428 |
| Főorsó fokozatok száma (spindel ranges) | 25-1600(25) |
| Főorsó furat (hole/bore thrugh the spindel) | 80 |
| Főorsó végződés/belső kúp (spindle mount/taper ) | D1-8/MT7 |
| Gép hossz (L=Machine lenght) | 2840 |
| Gép magasság (H=Machine height) | 1460 |
| Gép súly (Machine weight) | 2370 |
| Gép szélesség (W=Machine widht) | 1150 |
| Gép típus | Turnado 280/1500 eszterga |
| Hídban elforduló átmérő (swing in gap) | 785 |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | 0,059-1,646 |
| keresztszán löket (cross-slide travel) | 316 |
| Késszán löket (top-slide travel) | 130 |
| Max. elforduló átmérő (max. turning diam. over bed) | 560 |
| Szán felett elforduló átmérő (max turning diam. over support) | 355 |
| Szegnyereg belső kúp (tailstock taper) | MT5/75 |
| Vágható menetek diametrik (tapping diametric) | 4-112(50) |
| Vágható menetek metrikus (tapping metric) | 0,2-14(47) |
| Vágható menetek modul (tapping module) | 0,1-7(39) |
| Vágható menetek whithworth (tapping whithworth/inch) | 2-112(60)TPI |
