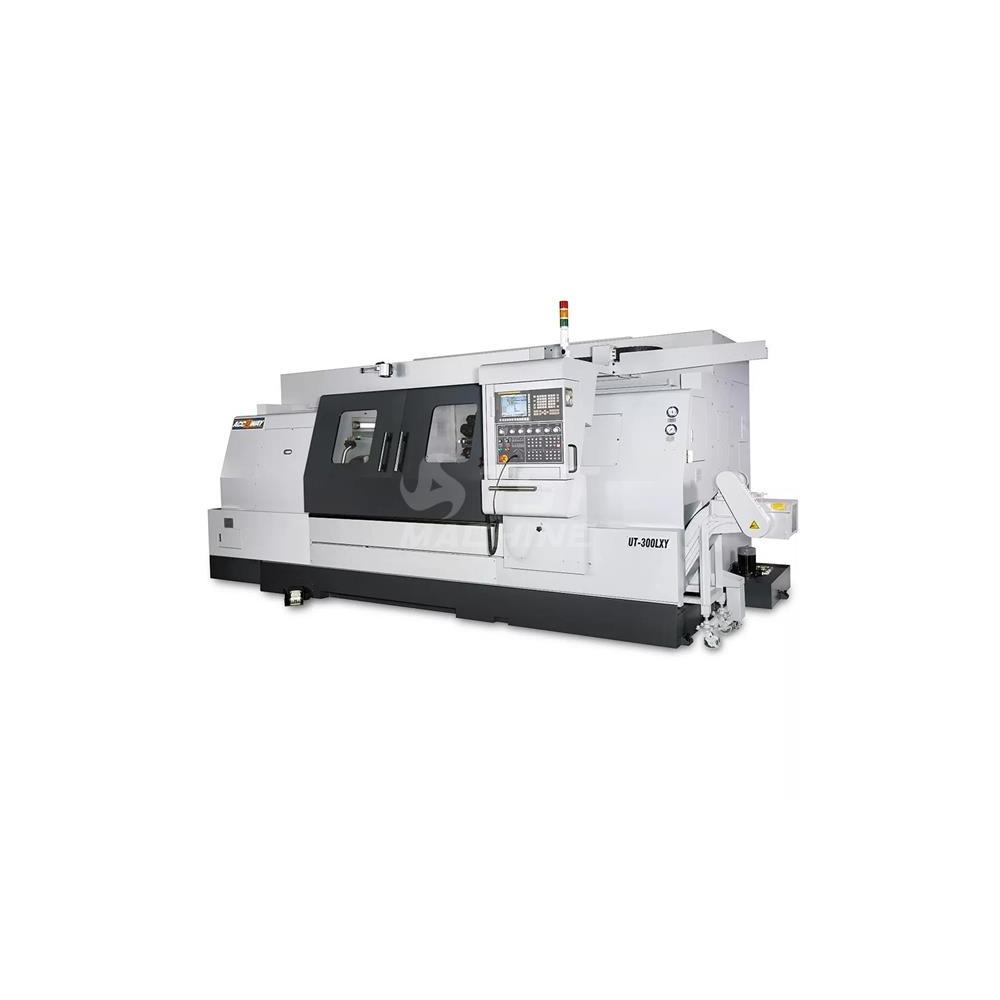

UT-300LXY multitasking CNC eszterga
Leírás és Paraméterek
Gyártó bemutatása:
Az 1986-ban alapított Accuway Machinery Co. Ltd. a félvezetőipar számára öntőformák és szerszámok szállítására szakosodott, és a folyamatos fejlesztés és innováció révén bőséges precíziós megmunkálási tapasztalatot és technológiát halmozott fel.
Az alapítása óta folyamatos növekedést tapasztaló Accuway kibővítette üzleti tevékenységét szerszámgépek gyártásával. Jelenleg, több mint 10 000 m²-en, a folyamatos fejlesztésre összpontosítva, modern, nagypontosságú CNC szerszámgépeket gyárt, hogy megfeleljen a különböző ipari alkalmazások szigorú forgácsolási követelményeinek.
Saját öntvény-, revolverfej-, orsó- és egyedi szerszámtervezési technológiával rendelkeznek, hogy megfeleljenek a felmerülő gyártási kihívásoknak.
A szerszámgépekhez kínált egyedi portál töltőrendszerek kivételes termelékenységet és sokoldalúságot biztosító automatizálási megoldások.
Az UT-300LXY eszterga bemutatása:
Az UT-300 eszterga sorozat, merev felépítése és nagy főorsó teljesítménye miatt, kiváló megoldás nagy igénybevételű forgácsolási műveletekhez.
Az egy részben öntött ferde gépágy és az edzett csúszó vezetékek nagy merevséget nyújtanak a megmunkálás során.
A nagy teljesítményű és nyomatékos (max. 522 Nm) főorsó motor kiemelkedő ebben a méretkategóriában.
Az Y-tengely nagy mértékben növeli a megmunkálhatóságot bonyolultabb munkadaraboknál.
Programozható szegnyereg és opcióként választható hidraulikus bábok lehetővé teszik a karcsú munkadarabok forgácsolását is.
Nagy pontosságú és merev megmunkálást biztosító konstrukció.
Alapfelszereltség:
FANUC 0i-T vezérlés 10.4”-os színes kijelzővel + Manual Guide i
3 pofás, hidraulikus működtetésű, átmenő tokmány
Programozható szegnyereg
Láncos forgácskihordó kocsival
4-baros hűtőfolyadék rendszer
2 db késtartó (25x25)
3 db furatkéstartó (ø40)
40 mm-es szűkítő készlet (10/12/16/20/25/32 mm)
1 év garancia az ACCUWAY alkatrészekre
2 év garancia a FANUC vezérlőre
Opcionális kiegészítők:
Növelt méretű főorsó (A2-8, ø90 mm áteresztés, 2700 1/min)
SMW SLU3.1 hidraulikus báb (ø20- ø165)
SMW SLU3.2 hidraulikus báb (ø50- ø200)
20-baros hűtőfolyadék rendszer
Főorsón keresztüli levegő
Renishaw HPRA szerszámbemérő
Axiális hajtott tartó
Radiális hajtott tartó
Darabelszedő
Olajköd elszívó
Az 1986-ban alapított Accuway Machinery Co. Ltd. a félvezetőipar számára öntőformák és szerszámok szállítására szakosodott, és a folyamatos fejlesztés és innováció révén bőséges precíziós megmunkálási tapasztalatot és technológiát halmozott fel.
Az alapítása óta folyamatos növekedést tapasztaló Accuway kibővítette üzleti tevékenységét szerszámgépek gyártásával. Jelenleg, több mint 10 000 m²-en, a folyamatos fejlesztésre összpontosítva, modern, nagypontosságú CNC szerszámgépeket gyárt, hogy megfeleljen a különböző ipari alkalmazások szigorú forgácsolási követelményeinek.
Saját öntvény-, revolverfej-, orsó- és egyedi szerszámtervezési technológiával rendelkeznek, hogy megfeleljenek a felmerülő gyártási kihívásoknak.
A szerszámgépekhez kínált egyedi portál töltőrendszerek kivételes termelékenységet és sokoldalúságot biztosító automatizálási megoldások.
Az UT-300LXY eszterga bemutatása:
Az UT-300 eszterga sorozat, merev felépítése és nagy főorsó teljesítménye miatt, kiváló megoldás nagy igénybevételű forgácsolási műveletekhez.
Az egy részben öntött ferde gépágy és az edzett csúszó vezetékek nagy merevséget nyújtanak a megmunkálás során.
A nagy teljesítményű és nyomatékos (max. 522 Nm) főorsó motor kiemelkedő ebben a méretkategóriában.
Az Y-tengely nagy mértékben növeli a megmunkálhatóságot bonyolultabb munkadaraboknál.
Programozható szegnyereg és opcióként választható hidraulikus bábok lehetővé teszik a karcsú munkadarabok forgácsolását is.
Nagy pontosságú és merev megmunkálást biztosító konstrukció.
Alapfelszereltség:
FANUC 0i-T vezérlés 10.4”-os színes kijelzővel + Manual Guide i
3 pofás, hidraulikus működtetésű, átmenő tokmány
Programozható szegnyereg
Láncos forgácskihordó kocsival
4-baros hűtőfolyadék rendszer
2 db késtartó (25x25)
3 db furatkéstartó (ø40)
40 mm-es szűkítő készlet (10/12/16/20/25/32 mm)
1 év garancia az ACCUWAY alkatrészekre
2 év garancia a FANUC vezérlőre
Opcionális kiegészítők:
Növelt méretű főorsó (A2-8, ø90 mm áteresztés, 2700 1/min)
SMW SLU3.1 hidraulikus báb (ø20- ø165)
SMW SLU3.2 hidraulikus báb (ø50- ø200)
20-baros hűtőfolyadék rendszer
Főorsón keresztüli levegő
Renishaw HPRA szerszámbemérő
Axiális hajtott tartó
Radiális hajtott tartó
Darabelszedő
Olajköd elszívó
| Gép típus | UT-300LXY multitasking CNC eszterga |
| Cikkszám | AW-UT-300LXY |
| Ágy dőlésszög (Degree of slant bed) | 30 ° |
| Vezeték típus: edzett lapos / lineár | csúszó |
| Vezérlés típusa (controller type) | FANUC 0i-T |
| Y1 löket ( Y1 axis travel) | 50 mm |
| C tengely a főorsón van/ nincs (C axis) | van |
| Főorsó furat | 75 mm |
| Főorsó végződés/belső kúp (spindle mount/taper ) | A2-8 |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 12 db |
| Hajtott szerszámok száma (driven tool) | 12 db |
| Gyorsmenet X Rapid (X-X1) | 20 m/min |
| Gyorsmenet Z Rapid( Z-Z1) | 24 m/min |
| Pozicionálási pontosság (Positioning accuracy) | 0.005 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.003 mm |
| Gép hossz ( Lenght) | 5400 mm |
| Gép szélesség (Width) | 2100 mm |
| Gép magasság ( Height) | 2400 mm |
| Gép súly (machine weight) | 7800 kg |
