UWF 3 Univerzális marógép
Videók
Leírás és Paraméterek

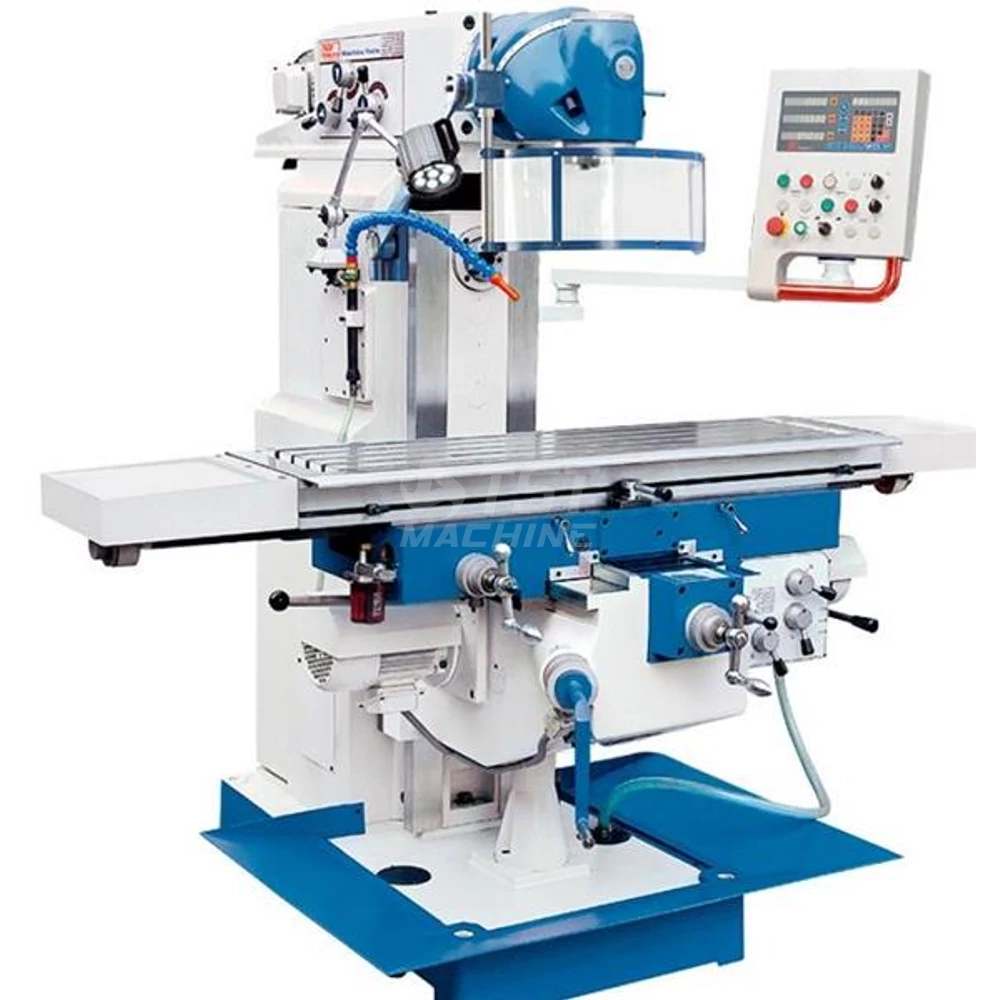

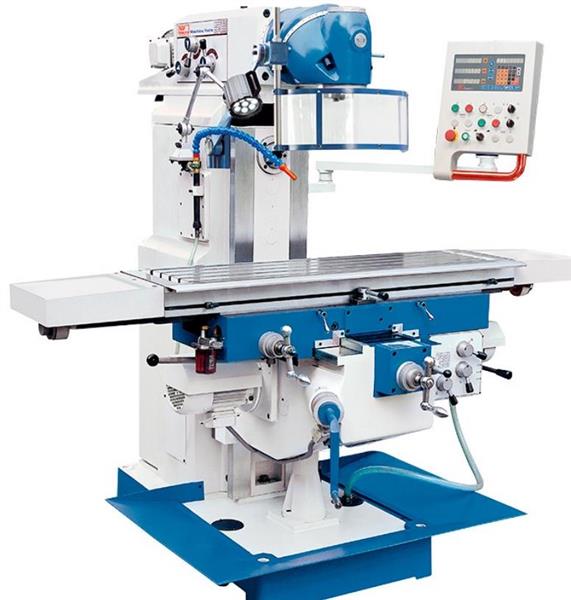

UWF 3 univerzális marógép
Általános leírás
• merev edzett köszörűt holtjátékmentes szánvezetékek
• két osztósíkos ( HURON rendszerű) univerzális marófej
• gyorsmenet mindhárom tengelyen
• 3 tengelyes digitális útmérő
• elforgatható kontrolpanel
• független fogaskerék hajtómű a nagyobb forgácsolási teljesítményért
• 1320 mm hosszú asztal 1000 mm-es lökettel
• vízszintes kihajtás megtámasztható tengellyel
• csúsztatható gerendarendszer
• LED világítás
• ISO 40-es függőleges és vízszintes főorsó végződés
Alaptartozékok:
• 3 tengelyes mérőrendszer, helyzetkijelzővel
• univerzális forgatható marófej
• hűtőfolyadék rendszer
• központi szánkenő rendszer
• 1 klt patronos befogó tokmány patronokkal (4,5,6,8,12,14,16 mm)
• 1 db 27 mm-es vízszintes marótüske
• 1 db 40 mm-es vízszintes marótüske
• vízszintes támasz
• rövid marótüske Ø32 mm
• LED megvilágítás
• kezelőszerszámok
• kezelési útmutató angol nyelven
Rendelhető tartozékok :
• LK3 géptalpak 4db
• DeLuxe rögzítőkészlet 14/M12
• HS125 Hidraulikus satu
• NZM 125 satu
• ST130 osztókészülék
• RT200 körasztal
• ISO40/B16 és ISO40/B18 tokmányfelfogató
• B16 és B18 Gyorstokmány
Általános leírás
• merev edzett köszörűt holtjátékmentes szánvezetékek
• két osztósíkos ( HURON rendszerű) univerzális marófej
• gyorsmenet mindhárom tengelyen
• 3 tengelyes digitális útmérő
• elforgatható kontrolpanel
• független fogaskerék hajtómű a nagyobb forgácsolási teljesítményért
• 1320 mm hosszú asztal 1000 mm-es lökettel
• vízszintes kihajtás megtámasztható tengellyel
• csúsztatható gerendarendszer
• LED világítás
• ISO 40-es függőleges és vízszintes főorsó végződés
Alaptartozékok:
• 3 tengelyes mérőrendszer, helyzetkijelzővel
• univerzális forgatható marófej
• hűtőfolyadék rendszer
• központi szánkenő rendszer
• 1 klt patronos befogó tokmány patronokkal (4,5,6,8,12,14,16 mm)
• 1 db 27 mm-es vízszintes marótüske
• 1 db 40 mm-es vízszintes marótüske
• vízszintes támasz
• rövid marótüske Ø32 mm
• LED megvilágítás
• kezelőszerszámok
• kezelési útmutató angol nyelven
Rendelhető tartozékok :
• LK3 géptalpak 4db
• DeLuxe rögzítőkészlet 14/M12
• HS125 Hidraulikus satu
• NZM 125 satu
• ST130 osztókészülék
• RT200 körasztal
• ISO40/B16 és ISO40/B18 tokmányfelfogató
• B16 és B18 Gyorstokmány
| Gép típus | UWF 3 Univerzális marógép |
| Cikkszám | K-370297 |
| Szerszám / konzolos / ágy / bridgeport /portálmarógép | Konzolos |
| Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) | univerzális |
| Digitális kijelző van/ nincs ( DRO) | van |
| Asztal hossz (Table length) | 1320 mm |
| Asztal szélesség (Table width) | 320 mm |
| X-tengely gyorsmenet (Rapid feed X axis) | 1.2 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 1.2 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 0.4 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 360 |
| T hornyok adatai db/ osztás ( T-slots ) | 5x14x63 |
| Asztal elforgathatóság ( Table rotation) | 1 |
| Gyorsmenet X ,Y, ( Rapid feed X, Y axis ) - m/min | 1200 m/min |
| Gyorsmenet Z, (Rapid feed Z-axis) | 400 m/min |
| Előtolás X, Y, Z, tengely (feed X, Y, Z, axis) - mm/min | 360 |
| Orsó előtolás van / nincs (Quill feed) | nincs |
| Függőleges főorsó végződés (vertical spindle mount ) | IS40 |
| Függőleges főorsó fokozat db/ fordulat 1/min (Vertical spindle speeds) | 45-1660 (11) |
| Függőleges főmotor teljesítmény (Vertical main motor rating) | 3 kW |
| Vízszinets főorsó végződés (horizontal spindle mount ) | ISO 40 |
| Vízszintes főorsó végződés (horizontal spindle mount ) | ISO 40 |
| Vízszintes főorsó fokozat db / fordulat 1/min (Horizontal spindle speeds) | 40-1300(12) |
| Vízszintes főmotor teljesítmény (Horizontal main motor rating) | 3 kW |
| Fej elforgathatóság ( head rotation) | 360 +/- ° |
| Fej billenthetőség ( head swivel angle) | 360 +/- ° |
| Gép hossz ( Lenght) | 2020 mm |
| Gép szélesség (Width) | 1710 mm |
| Gép magasság ( Height) | 1940 mm |
| Gép tömege (machine weight) | 2000 kg |
| Gép súly (machine weight) | 2000 kg |
