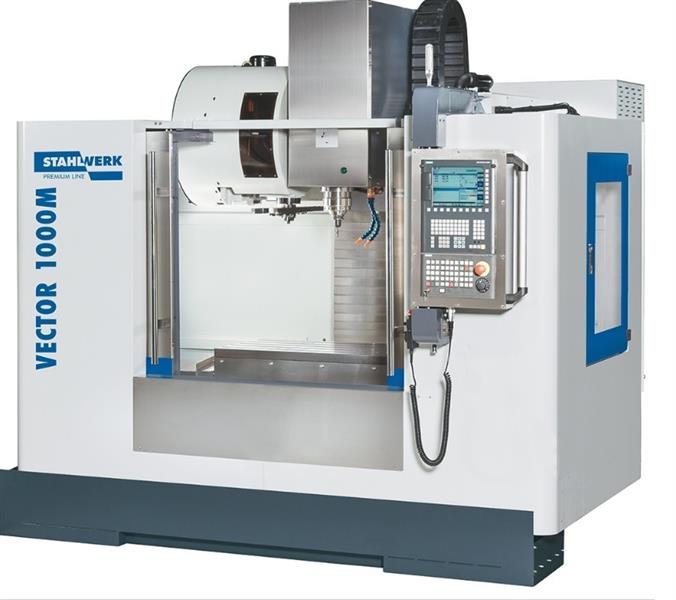

Vector 1000 M Precíziós megmunkálóközpont

Cikkszám: K-1812702
Elérhetőség: Kérjen árajánlatot!

Videók

Leírás

Kiemelt tulajdonságok
- Erős BT 40 orsó, mely egészen 10.000 rpm- re képes
- Merev gépszerkezet, nagyon alacsony tömegközépponttal és kis alapterülettel
- Kompakt, minden elemet magába foglaló megmunkálóközpont, változatos megmunkálási műveletekhez, ideális a költségtudatos felhasználóknak

Géptervezés
- 30mm-es előfeszített golyósorsók, digitális meghajtó rendszerrel, merev vezetékeléssel és nagy nyomatékkal
- A gép fejlesztése során nagy hangsúlyt kapott a helytakarékos tervezés
- Kétkaros, 24 férőhelyes szerszámcserélő biztosít megfelelő rugalmasságot és kapacitást a mindennapi elvárásokhoz
- A Vector sorozat csúszóvezetékekkel van ellátva az X, Y és Z tengelyeken, mely biztosítja a nagy pontosságot és az alacsony súrlódást
- 30 Bar-os belső hűtés az optimális megmunkálási minőségért

Orsó
- Az orsó többsoros csapágyazáson fut, hogy ezzel biztosítsa a kiváló rezgés elnyelést
- BT 40 orsó, kettős szerszámbefogással, ami nagyon biztos rögzítést tesz lehetővé

Szerszámcserélő
-Csereperiódus: 1.8 másodperc T2T és 3.9 másodperc C2C

Vezérlés
Siemens Sinumerik 828D vezérlőrendszer
- Kompakt, robusztus, karbantartásmentes kezelőpanel
- Kényelmes programozhatóság és paraméter bevitel QWERTY billentyűzettel
- 100 programozható nulla eltolás
- Szinkronizált műveletek és a súgó funkció gyors elérése
- Maximális megmunkálási pontosság
- ProgramGUIDE: a leggyorsabb megmunkálási idő és maximális rugalmasság nagy számú tömeggyártáshoz
- Animated Elements: egyedi műveleti és programozási segítség animált felülettel
- Modern adattovábbítási lehetőségek PenDrive-on, memóriakártyán, vagy hálózaton (Ethernet) keresztül
- Easy Message: a folyamatról értesítést kaphat SMS-ben
- Rázkódásvédett gyorsulás
- Dinamikus előtolás vezérlő
- 4 tengelyes szimultán interpoláció (X,Y,Z és forgótengelyen)
- Lineáris, körkörös és spirális interpoláció
- Csapolás kompenzációs tokmány nélkül, menetvágással
- Kiórázott orsó tartás
- Váltás col és centiméter között
- Keretrendszer a független koordináta alakításhoz, forgatáshoz, méréshez és tükrözéshez
- ShopMill funkció, ami nagyon gyors programozhatóságot biztosít, kisszériás gyártásnál is
- Sinumerik MDynamics, az új Advanced Surface szolgáltatással nagy teljesítményű CNC megmunkálás érhető el, csökkentett ráfordítási idővel


Alapfelszereltség

- Siemens 828D vezérlés + ShopMill
- Duplaszűrős, 30 bar-os orsóhűtés
- 24 állásos duplakaros szerszámcserélő
- Főorsó motor 9kW
- BT 40- es felfogatás
- Orsó olajhűtő
- Futószalag, forgácsgyűjtővel
- Elektromos kézikerék
- Olajleválasztó
- Automatikus központi kenési rendszer
- Hűtőfolyadék öblítő pisztoly
- Forgács mosó rendszer
- Hőcserélő az elektromos vezérlőszekrényhez
- Teleszkópos tengely takaró
- RS-242 csatlakozó
- USB csatlakozó
- Memóriakártya olvasó
- Teljesen zárt megmunkálási terület
- Munkalámpa
- 3 színű üzemjelző lámpa
- Hűtőrendszer
- Állítható gépláb
- Üzemelési eszközök
- Felhasználói kézikönyv angol nyelven


A berendezés megvásárolható Heidenhain TNC 620 vezérléssel is. (181266)

Paraméterek

Gép típus Vector 1000 M Precíziós megmunkálóközpont
Cikkszám K-181270
Vezeték típus: edzett lapos / lineár (Boxway / Linear way) Lineáris
Vezérlés típusa (controller type) SIEMENS 828 D
Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) Függőleges
További CNC tengely van/nincs (Addition CNC axis) opció
Asztal hossz (Table length) 1100 mm
Asztal szélesség (Table width) 550 mm
Főorsó meghajtása ( Spindle drive) szíj
Max. teljesítmény (Spindle motor) 9 kW
X-tengely gyorsmenet (Rapid feed X axis) 36 m/min
Y-tengely gyorsmenet (Rapid feed Y axis) 36 m/min
Z-tengely gyorsmenet (Rapid feed Z-axis) 15 m/min
Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min 2
Szerszámtár férőhely (Too storag capacity) 24 db
Csereidő szerszám/szerszám (Tool to tool change time) 1.8 sec
Csereidő forgács/forgács (Chip to chip change time) 3.9 sec
Paletta cserélő van / nincs (APC) nincs
Pozicionálási pontosság (Positioning accuracy) 0.005 mm
Ismétlési pontosság (repeatability accuracy) 0.003 mm
Hűtővízrendszer nyomása ( pressure of coolant system) 3 Mpa
Gép magasság (Machine height) 2700 mm
Gép szélesség (Machine width) 2200 mm
Gép hossz (Machine lenght) 2620 mm
Gép súly (machine weight) 4600 kg
