Leírás és Paraméterek
Kiemelt tulajdonságok
- Erős BT 40 orsó, mely egészen 10.000 rpm- re képes
- Merev gépszerkezet, nagyon alacsony tömegközépponttal és kis alapterülettel
- Kompakt, minden elemet magába foglaló megmunkálóközpont, változatos megmunkálási műveletekhez, ideális a költségtudatos felhasználóknak
Géptervezés
- 30mm-es előfeszített golyósorsók, digitális meghajtó rendszerrel, merev vezetékeléssel és nagy nyomatékkal
- A gép fejlesztése során nagy hangsúlyt kapott a helytakarékos tervezés
- Kétkaros, 24 férőhelyes szerszámcserélő biztosít megfelelő rugalmasságot és kapacitást a mindennapi elvárásokhoz
- A Vector sorozat csúszóvezetékekkel van ellátva az X, Y és Z tengelyeken, mely biztosítja a nagy pontosságot és az alacsony súrlódást
- 30 Bar-os belső hűtés az optimális megmunkálási minőségért
Orsó
- Az orsó többsoros csapágyazáson fut, hogy ezzel biztosítsa a kiváló rezgés elnyelést
- BT 40 orsó, kettős szerszámbefogással, ami nagyon biztos rögzítést tesz lehetővé
Szerszámcserélő
-Csereperiódus: 1.8 másodperc T2T és 3.9 másodperc C2C
Vezérlés
Siemens Sinumerik 828D vezérlőrendszer
- Kompakt, robusztus, karbantartásmentes kezelőpanel
- Kényelmes programozhatóság és paraméter bevitel QWERTY billentyűzettel
- 100 programozható nulla eltolás
- Szinkronizált műveletek és a súgó funkció gyors elérése
- Maximális megmunkálási pontosság
- ProgramGUIDE: a leggyorsabb megmunkálási idő és maximális rugalmasság nagy számú tömeggyártáshoz
- Animated Elements: egyedi műveleti és programozási segítség animált felülettel
- Modern adattovábbítási lehetőségek PenDrive-on, memóriakártyán, vagy hálózaton (Ethernet) keresztül
- Easy Message: a folyamatról értesítést kaphat SMS-ben
- Rázkódásvédett gyorsulás
- Dinamikus előtolás vezérlő
- 4 tengelyes szimultán interpoláció (X,Y,Z és forgótengelyen)
- Lineáris, körkörös és spirális interpoláció
- Csapolás kompenzációs tokmány nélkül, menetvágással
- Kiórázott orsó tartás
- Váltás col és centiméter között
- Keretrendszer a független koordináta alakításhoz, forgatáshoz, méréshez és tükrözéshez
- ShopMill funkció, ami nagyon gyors programozhatóságot biztosít, kisszériás gyártásnál is
- Sinumerik MDynamics, az új Advanced Surface szolgáltatással nagy teljesítményű CNC megmunkálás érhető el, csökkentett ráfordítási idővel
Alapfelszereltség
- Siemens 828D vezérlés + ShopMill
- Duplaszűrős, 30 bar-os orsóhűtés
- 24 állásos duplakaros szerszámcserélő
- Főorsó motor 9kW
- BT 40- es felfogatás
- Orsó olajhűtő
- Futószalag, forgácsgyűjtővel
- Elektromos kézikerék
- Olajleválasztó
- Automatikus központi kenési rendszer
- Hűtőfolyadék öblítő pisztoly
- Forgács mosó rendszer
- Hőcserélő az elektromos vezérlőszekrényhez
- Teleszkópos tengely takaró
- RS-242 csatlakozó
- USB csatlakozó
- Memóriakártya olvasó
- Teljesen zárt megmunkálási terület
- Munkalámpa
- 3 színű üzemjelző lámpa
- Hűtőrendszer
- Állítható gépláb
- Üzemelési eszközök
- Felhasználói kézikönyv angol nyelven
A berendezés megvásárolható Heidenhain TNC 620 vezérléssel is. (181264)
- Erős BT 40 orsó, mely egészen 10.000 rpm- re képes
- Merev gépszerkezet, nagyon alacsony tömegközépponttal és kis alapterülettel
- Kompakt, minden elemet magába foglaló megmunkálóközpont, változatos megmunkálási műveletekhez, ideális a költségtudatos felhasználóknak
Géptervezés
- 30mm-es előfeszített golyósorsók, digitális meghajtó rendszerrel, merev vezetékeléssel és nagy nyomatékkal
- A gép fejlesztése során nagy hangsúlyt kapott a helytakarékos tervezés
- Kétkaros, 24 férőhelyes szerszámcserélő biztosít megfelelő rugalmasságot és kapacitást a mindennapi elvárásokhoz
- A Vector sorozat csúszóvezetékekkel van ellátva az X, Y és Z tengelyeken, mely biztosítja a nagy pontosságot és az alacsony súrlódást
- 30 Bar-os belső hűtés az optimális megmunkálási minőségért
Orsó
- Az orsó többsoros csapágyazáson fut, hogy ezzel biztosítsa a kiváló rezgés elnyelést
- BT 40 orsó, kettős szerszámbefogással, ami nagyon biztos rögzítést tesz lehetővé
Szerszámcserélő
-Csereperiódus: 1.8 másodperc T2T és 3.9 másodperc C2C
Vezérlés
Siemens Sinumerik 828D vezérlőrendszer
- Kompakt, robusztus, karbantartásmentes kezelőpanel
- Kényelmes programozhatóság és paraméter bevitel QWERTY billentyűzettel
- 100 programozható nulla eltolás
- Szinkronizált műveletek és a súgó funkció gyors elérése
- Maximális megmunkálási pontosság
- ProgramGUIDE: a leggyorsabb megmunkálási idő és maximális rugalmasság nagy számú tömeggyártáshoz
- Animated Elements: egyedi műveleti és programozási segítség animált felülettel
- Modern adattovábbítási lehetőségek PenDrive-on, memóriakártyán, vagy hálózaton (Ethernet) keresztül
- Easy Message: a folyamatról értesítést kaphat SMS-ben
- Rázkódásvédett gyorsulás
- Dinamikus előtolás vezérlő
- 4 tengelyes szimultán interpoláció (X,Y,Z és forgótengelyen)
- Lineáris, körkörös és spirális interpoláció
- Csapolás kompenzációs tokmány nélkül, menetvágással
- Kiórázott orsó tartás
- Váltás col és centiméter között
- Keretrendszer a független koordináta alakításhoz, forgatáshoz, méréshez és tükrözéshez
- ShopMill funkció, ami nagyon gyors programozhatóságot biztosít, kisszériás gyártásnál is
- Sinumerik MDynamics, az új Advanced Surface szolgáltatással nagy teljesítményű CNC megmunkálás érhető el, csökkentett ráfordítási idővel
Alapfelszereltség
- Siemens 828D vezérlés + ShopMill
- Duplaszűrős, 30 bar-os orsóhűtés
- 24 állásos duplakaros szerszámcserélő
- Főorsó motor 9kW
- BT 40- es felfogatás
- Orsó olajhűtő
- Futószalag, forgácsgyűjtővel
- Elektromos kézikerék
- Olajleválasztó
- Automatikus központi kenési rendszer
- Hűtőfolyadék öblítő pisztoly
- Forgács mosó rendszer
- Hőcserélő az elektromos vezérlőszekrényhez
- Teleszkópos tengely takaró
- RS-242 csatlakozó
- USB csatlakozó
- Memóriakártya olvasó
- Teljesen zárt megmunkálási terület
- Munkalámpa
- 3 színű üzemjelző lámpa
- Hűtőrendszer
- Állítható gépláb
- Üzemelési eszközök
- Felhasználói kézikönyv angol nyelven
A berendezés megvásárolható Heidenhain TNC 620 vezérléssel is. (181264)

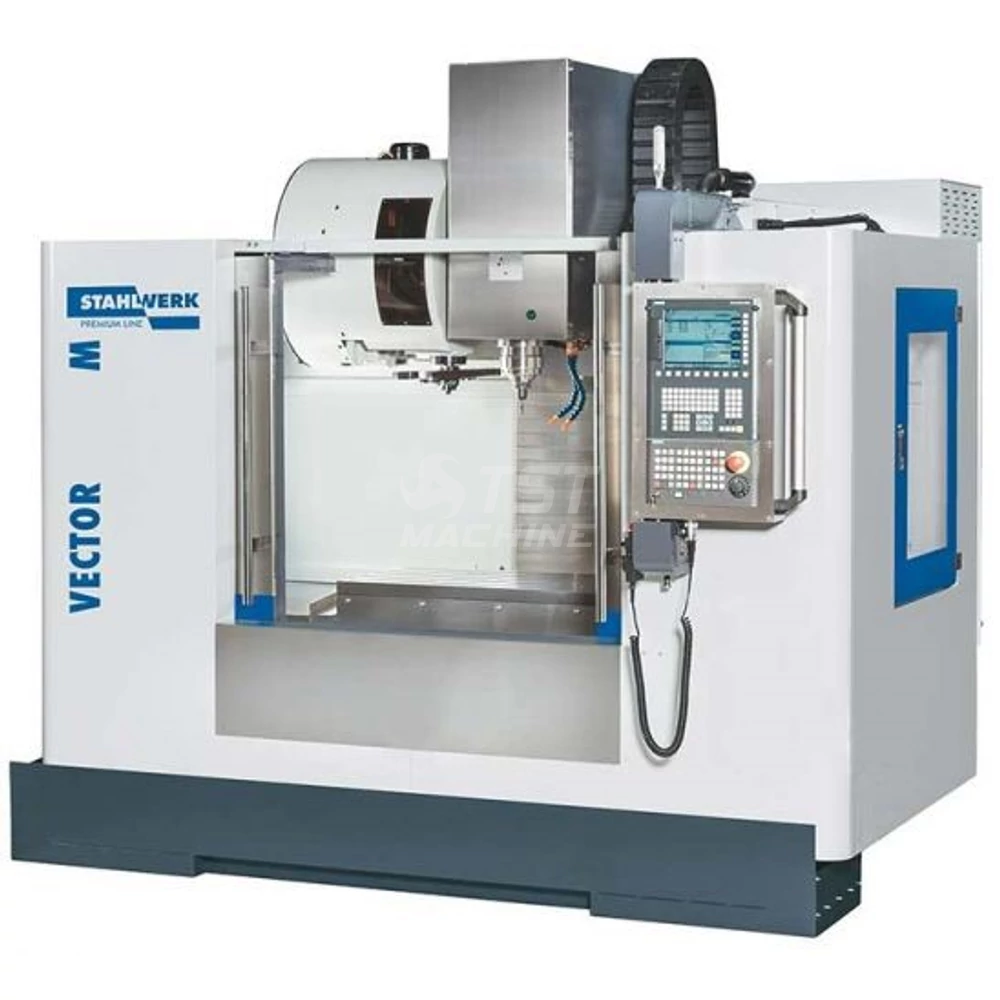

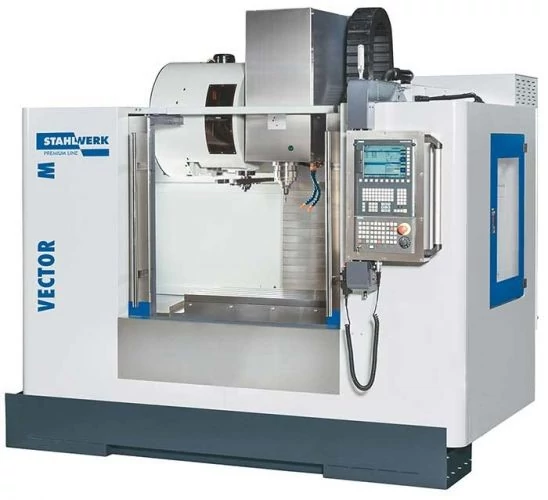

| Gép típus | Vector 650 M Precíziós megmunkálóközpont |
| Cikkszám | K-181272 |
| Vezeték típus: edzett lapos / lineár | Lineáris |
| Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) | Függőleges |
| További CNC tengely van/nincs (Addition CNC axis) | opció |
| Asztal hossz (Table length) | 800 mm |
| Asztal szélesség (Table width) | 550 mm |
| Főorsó meghajtása ( Spindle drive) | szíj |
| Max. teljesítmény (Spindle motor) | 9 kW |
| X-tengely gyorsmenet (Rapid feed X axis) | 36 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 36 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 15 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 2 |
| Szerszámtár férőhely (Too storag capacity) | 24 db |
| Csereidő szerszám/szerszám (Tool to tool change time) | 1.8 sec |
| Csereidő forgács/forgács (Chip to chip change time) | 3.9 sec |
| Paletta cserélő van / nincs (APC) | nincs |
| Pozicionálási pontosság (Positioning accuracy) | 0.005 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.003 mm |
| Gép magasság (Machine height) | 2700 mm |
| Gép szélesség (Machine width) | 2200 mm |
| Gép hossz (Machine lenght) | 2420 mm |
| Gép súly (machine weight) | 4000 kg |
