Leírás és Paraméterek
A vízzelvágás egy forgácsolási eljárás, melynél a megmunkálást nagy sebességű és nyomású víz, vagy vízzel kevert abrazív homok végzi. Mivel a kialakuló hőmérsékletemelkedés minimális, így acélon kívül kerámia, üveg, beton, fa, márvány, vagy nemesfémek is vághatók vele. Előnye a lehetséges megmunkálandó anyagok széles skálája és hogy vastag munkadarabokhoz is használható.
- Nagyon merev, dupla meghajtású híd
- Merev vázkonstrukció (az oldalak edzett és mart monoblokkok, amelyeket a telepítés során csapokkal rögzítenek)
- Magas minőségű hosszanti vezetők az összes tengelyen
- Keményített ferde fogú hengereskerék az X és az Y tengelyen és magas minőségű előfeszített golyós orsó a Z tengelyen
- Szervomotorok és precíziós fogaskerekek biztosítják a tökéletes pozícionálást pontosan és ismétlőlegesen
- Teljesen zárt mozgó egységek, amik a víz és a por behatolásától védenek
- Elektronikusan vezérelt központi kenési rendszer
- Önálló, nagy kapacitású vágóasztal
- Cserélhető horganyzott (alaptartozék) vagy rozsdamentes (opcionális) rács
- A lézeres útmérő leegyszerűsíti a munkadarab igazítását az asztalon, az optimális fémlemez felhasználás érdekében
- Az abrazív anyag egy 250Kg-os tárolóban található, ahonnan a gép sűrített levegő segítségével továbbítja az adagoló egységbe
5 tengelyes vágórendszer
- Éltompítás 60°-ig
- TaperControl – vágási szög korrekció funkció
- 5 tengelyes precíz és dinamikus kinematika
- Endless Rotating – végtelen forgatás. Nincs szükség kontúrmegszakításra és újabb kezdőfurat készítésére, ami idő és költséghatékony
FAGOR CNC 8065
CNC vezérlőegység és CAD/CAM szoftver
- Nagy teljesítményű CNC, ergonomikus formatervvel
- Érintőkijelző, beépített egér és USB csatlakozó
- Masszív kialakítás, ami eleget tesz az IP65-ös (NEMA12) szabványnak
- Nagy pontosság, mely az előre programozott visszatérési irányra és elemzésekre támaszkodik, hogy a megmunkálási körülmények és a gép dinamikája összehangolt legyen
Szoftver
Az IGEMS programcsomag lehetővé teszi, hogy 2D-s és 3D-s rajzokat, meghatározott eszközútvonalakat, szabásterveket készítsünk, vagy importáljunk.
IGEMS CAD
-Többrétegű 2D-s rajzok
-Teljes 2D CAD, rétegekkel, méretekkel és egyéb funkciókkal a tökéletes rajz elkészítéséhez
IGEMS CAM
-Geometriai optimalizálás a sérült rajzokhoz
-Ez a modul különböző alkalmazásokat tartalmaz a kontúrok optimalizálásához
Alapfelszereltség
- 5 tengelyes vágórendszer
- IGEMS szoftvercsomag
- Fagor CNC hálózati kapcsolat
- Megosztott vágóasztal
- Tartórács, galvanizált lécekkel
- Fagor 8065 CNC vezérlő
- Lézer vezető
- Abrazív anyag tároló: 250Kg
- Géphez rögzített, elfordítható vezérlőpanel
- Elektronikus kézikerék
- Felhasználói kézikönyv és programozási segédlet angol nyelven
- Nagyon merev, dupla meghajtású híd
- Merev vázkonstrukció (az oldalak edzett és mart monoblokkok, amelyeket a telepítés során csapokkal rögzítenek)
- Magas minőségű hosszanti vezetők az összes tengelyen
- Keményített ferde fogú hengereskerék az X és az Y tengelyen és magas minőségű előfeszített golyós orsó a Z tengelyen
- Szervomotorok és precíziós fogaskerekek biztosítják a tökéletes pozícionálást pontosan és ismétlőlegesen
- Teljesen zárt mozgó egységek, amik a víz és a por behatolásától védenek
- Elektronikusan vezérelt központi kenési rendszer
- Önálló, nagy kapacitású vágóasztal
- Cserélhető horganyzott (alaptartozék) vagy rozsdamentes (opcionális) rács
- A lézeres útmérő leegyszerűsíti a munkadarab igazítását az asztalon, az optimális fémlemez felhasználás érdekében
- Az abrazív anyag egy 250Kg-os tárolóban található, ahonnan a gép sűrített levegő segítségével továbbítja az adagoló egységbe
5 tengelyes vágórendszer
- Éltompítás 60°-ig
- TaperControl – vágási szög korrekció funkció
- 5 tengelyes precíz és dinamikus kinematika
- Endless Rotating – végtelen forgatás. Nincs szükség kontúrmegszakításra és újabb kezdőfurat készítésére, ami idő és költséghatékony
FAGOR CNC 8065
CNC vezérlőegység és CAD/CAM szoftver
- Nagy teljesítményű CNC, ergonomikus formatervvel
- Érintőkijelző, beépített egér és USB csatlakozó
- Masszív kialakítás, ami eleget tesz az IP65-ös (NEMA12) szabványnak
- Nagy pontosság, mely az előre programozott visszatérési irányra és elemzésekre támaszkodik, hogy a megmunkálási körülmények és a gép dinamikája összehangolt legyen
Szoftver
Az IGEMS programcsomag lehetővé teszi, hogy 2D-s és 3D-s rajzokat, meghatározott eszközútvonalakat, szabásterveket készítsünk, vagy importáljunk.
IGEMS CAD
-Többrétegű 2D-s rajzok
-Teljes 2D CAD, rétegekkel, méretekkel és egyéb funkciókkal a tökéletes rajz elkészítéséhez
IGEMS CAM
-Geometriai optimalizálás a sérült rajzokhoz
-Ez a modul különböző alkalmazásokat tartalmaz a kontúrok optimalizálásához
Alapfelszereltség
- 5 tengelyes vágórendszer
- IGEMS szoftvercsomag
- Fagor CNC hálózati kapcsolat
- Megosztott vágóasztal
- Tartórács, galvanizált lécekkel
- Fagor 8065 CNC vezérlő
- Lézer vezető
- Abrazív anyag tároló: 250Kg
- Géphez rögzített, elfordítható vezérlőpanel
- Elektronikus kézikerék
- Felhasználói kézikönyv és programozási segédlet angol nyelven

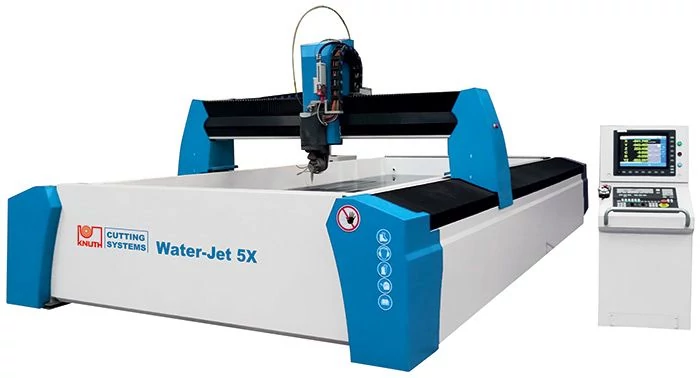

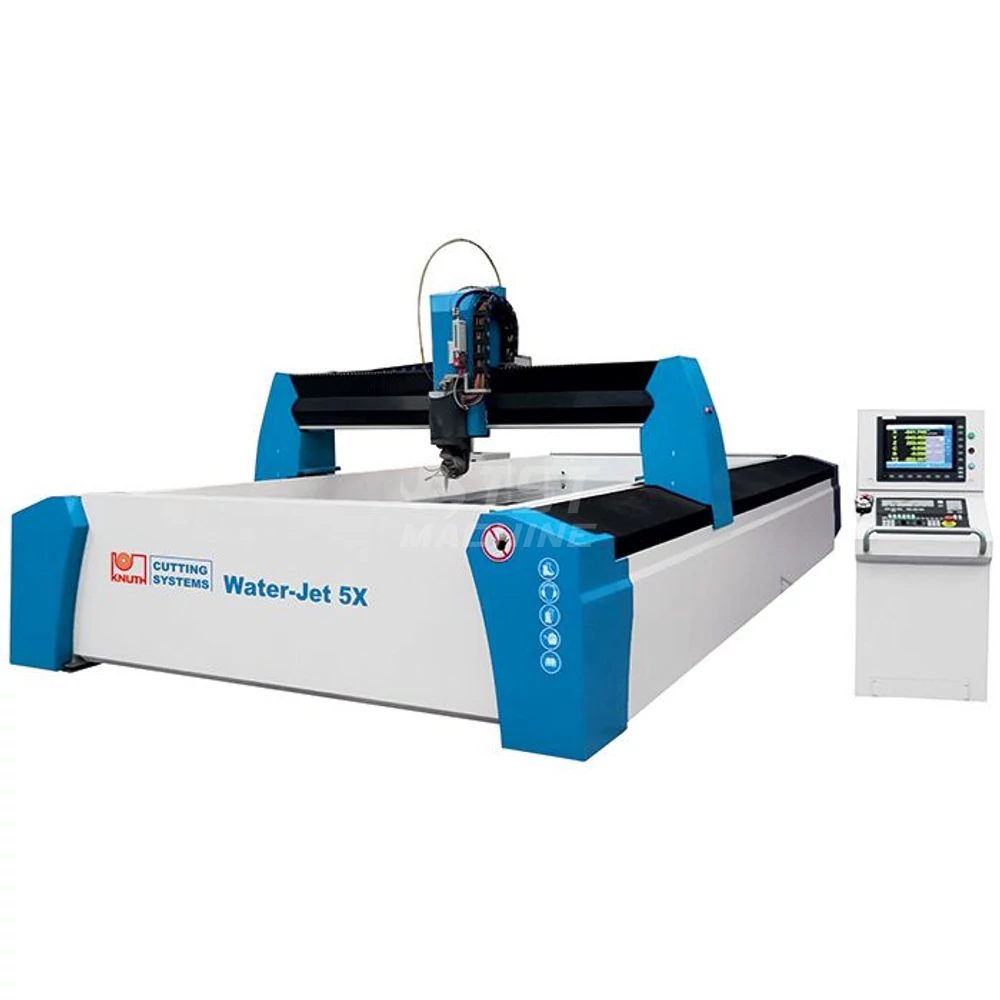

| Gép típus | Water-Jet 5X 2060 Vízsugaras vágó |
| Cikkszám | K-166754 |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 3 |
| Vágó kapacitás (Cutting capacity) | 11 |
| Z-tengely mozgástartomány (Z-axis travel) | 150 mm |
| Pozicionálási pontosság (Positioning accuracy) | 0.02 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.01 mm |
| X-tengely (Travel X-axis) | 2050 mm |
| Y-tengely (Travel Y-axis) | 6050 mm |
| Asztal max terhelhetősége | 1500 kg/m2 |
| Gép hossz (L=Machine lenght) | 3450 mm |
| Gép szélesség (W=Machine widht) | 7000 mm |
| Gép magasság (H=Machine height) | 2400 mm |
| Súly (víz nélkül) (Weight without water) | 6620 kg |
