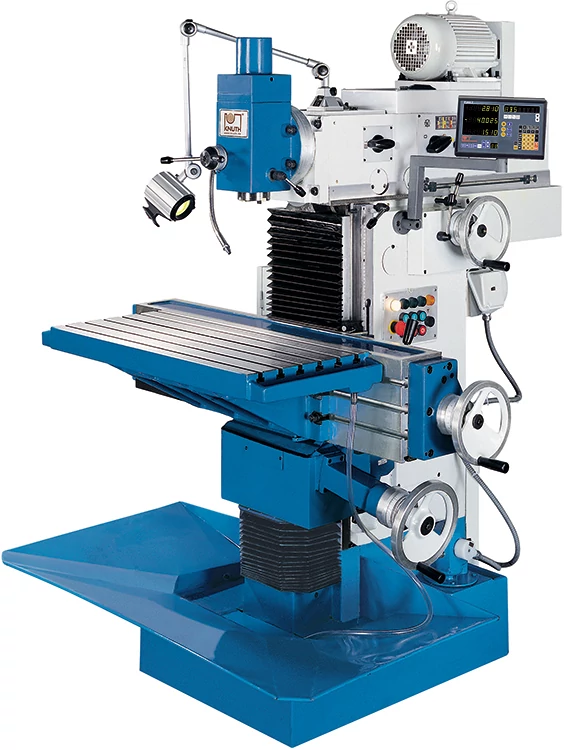

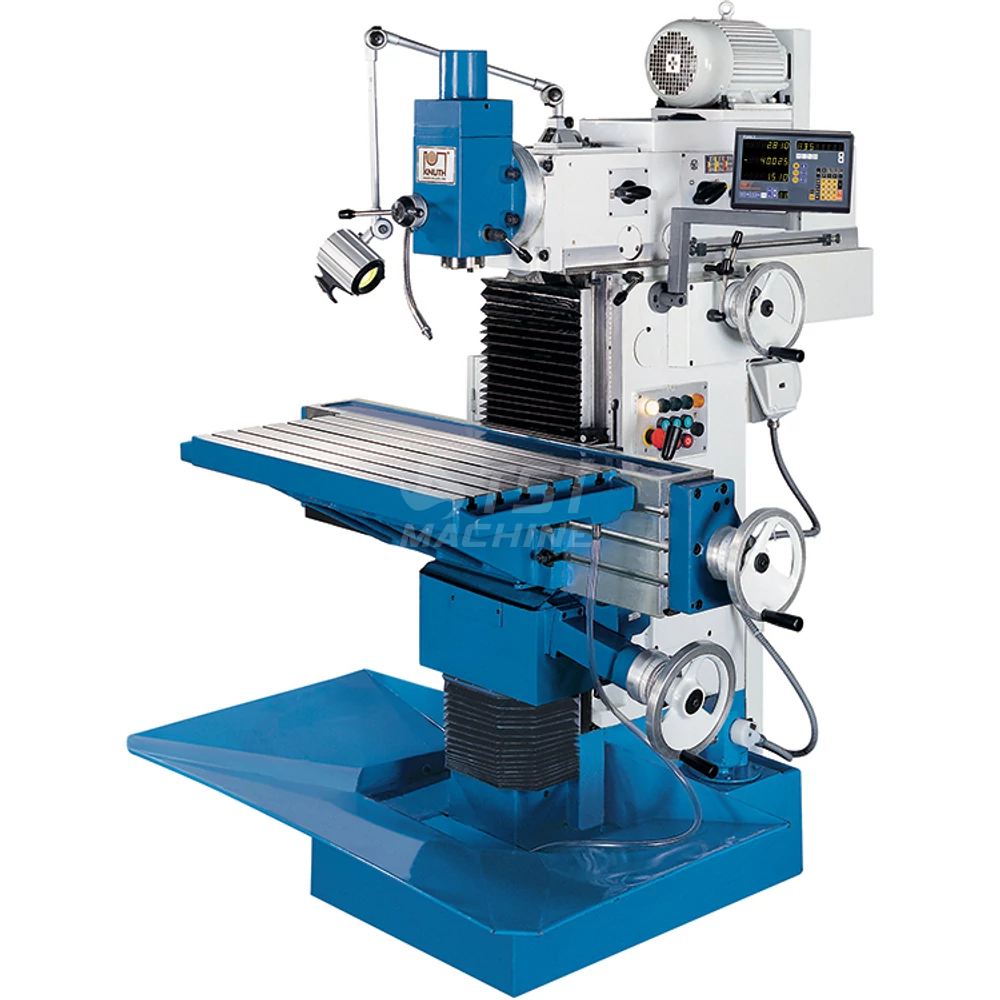

WF 4.1 Szerszámmarógép
Eastern Servce GroupLeírás és Paraméterek
Szerszámüzemek igényeire kifejlesztett precíz pontos marógép
- 3 tengelyen golyósorsó
- Tengelyek mozgatása maxin szervo motorral
- NSK csapágyak
- Kompakt kivitel, kis helyigény
- Öntött feszültségmentesített nagyon merev gépváz
- Jobb oldalra összerendezett kezelőszervek
- Függőleges fej kézi előtolással fúráshoz kiesztergáláshoz , löket 80 mm
- A vízszintes orsóval való megmunkáláshoz elegendő 90 fokkal elfordítani a függőleges fejet
Alap tartozékok:
• függőleges fej;
• levehető függőleges asztal;
• hűtőberendezés;
• kenő rendszer
• digitális útmérő rendszer
• ellentámasz vízszintes maráshoz
• forgács felfogó lemez;
• kezelési leírás angol nyelven
• 4 db marótüske hosszú
• golyósorsók (x,y,z)
• géplámpa
• univerzális billenthető asztal
• ISO 40-es patronos befogó 8 db patronnal
• 3 db kúp átalakító ISO40/ MK1-MK2-MK3
• behúzó szár
• Fúró tokmány felfogató B18 tokmánnyal
• 160 mm-es satu
Rendelhető opciók:
• univerzális billenthető asztal (320x620 mm)
• osztófej
• osztóasztal D320 m
• rugalmas géptalp (4 db)
• leszorító készlet
- 3 tengelyen golyósorsó
- Tengelyek mozgatása maxin szervo motorral
- NSK csapágyak
- Kompakt kivitel, kis helyigény
- Öntött feszültségmentesített nagyon merev gépváz
- Jobb oldalra összerendezett kezelőszervek
- Függőleges fej kézi előtolással fúráshoz kiesztergáláshoz , löket 80 mm
- A vízszintes orsóval való megmunkáláshoz elegendő 90 fokkal elfordítani a függőleges fejet
Alap tartozékok:
• függőleges fej;
• levehető függőleges asztal;
• hűtőberendezés;
• kenő rendszer
• digitális útmérő rendszer
• ellentámasz vízszintes maráshoz
• forgács felfogó lemez;
• kezelési leírás angol nyelven
• 4 db marótüske hosszú
• golyósorsók (x,y,z)
• géplámpa
• univerzális billenthető asztal
• ISO 40-es patronos befogó 8 db patronnal
• 3 db kúp átalakító ISO40/ MK1-MK2-MK3
• behúzó szár
• Fúró tokmány felfogató B18 tokmánnyal
• 160 mm-es satu
Rendelhető opciók:
• univerzális billenthető asztal (320x620 mm)
• osztófej
• osztóasztal D320 m
• rugalmas géptalp (4 db)
• leszorító készlet
| Gép típus | Wf 4.1 Szerszám marógép |
| Cikkszám | K-302333 |
| Vízszintes / függőleges/univerzális (vert./ horiz. /univers.) | Van |
| Szerszám / konzolos / ágy / bridgeport /portálmarógép | szerszám |
| Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) | Van |
| Digitális kijelző van/ nincs ( DRO) | Van |
| Orsó löket(Quill stroke) | 80 mm |
| Asztal hossz (Table length) | 800 mm |
| Asztal szélesség (Table width) | 400 mm |
| T hornyok adatai db/ osztás ( T-slots ) | 6x14x63 |
| Gyorsmenet X Y | 1.2 m/min |
| Gyorsmenet X ,Y, ( Rapid feed X, Y axis ) - m/min | 1.2 m/min |
| Gyorsmenet Z, (Rapid feed Z-axis) | 1.2 m/min |
| Előtolás X, Y, Z, tengely (feed X, Y, Z, axis) - mm/min | 11 |
| Orsó előtolás van / nincs (Quill feed) | nincs |
| Függőleges főorsó végződés (vertical spindle mount ) | ISO 40 |
| Függőleges főorsó fokozat db/ fordulat 1/min (Vertical spindle speeds) | 40-2000(18) |
| Függőleges főmotor teljesítmény (Vertical main motor rating) | 3 kW |
| Vízszinets főorsó végződés (horizontal spindle mount ) | ISO 40 |
| Vízszintes főorsó végződés (horizontal spindle mount ) | ISO 40 |
| Vízszintes főorsó fokozat db / fordulat 1/min (Horizontal spindle speeds) | 40-2000(18) |
| Fej elforgathatóság ( head rotation) | 90 +/- ° |
| Gép hossz ( Lenght) | 1635 mm |
| Gép szélesség (Width) | 1500 mm |
| Gép magasság ( Height) | 1900 mm |
| Gép tömege (machine weight) | 1400 kg |
| Gép súly (machine weight) | 1920 kg |
