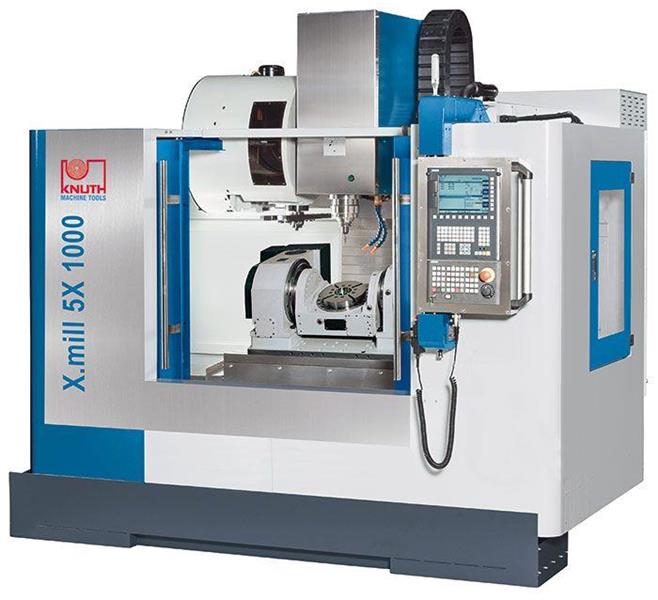

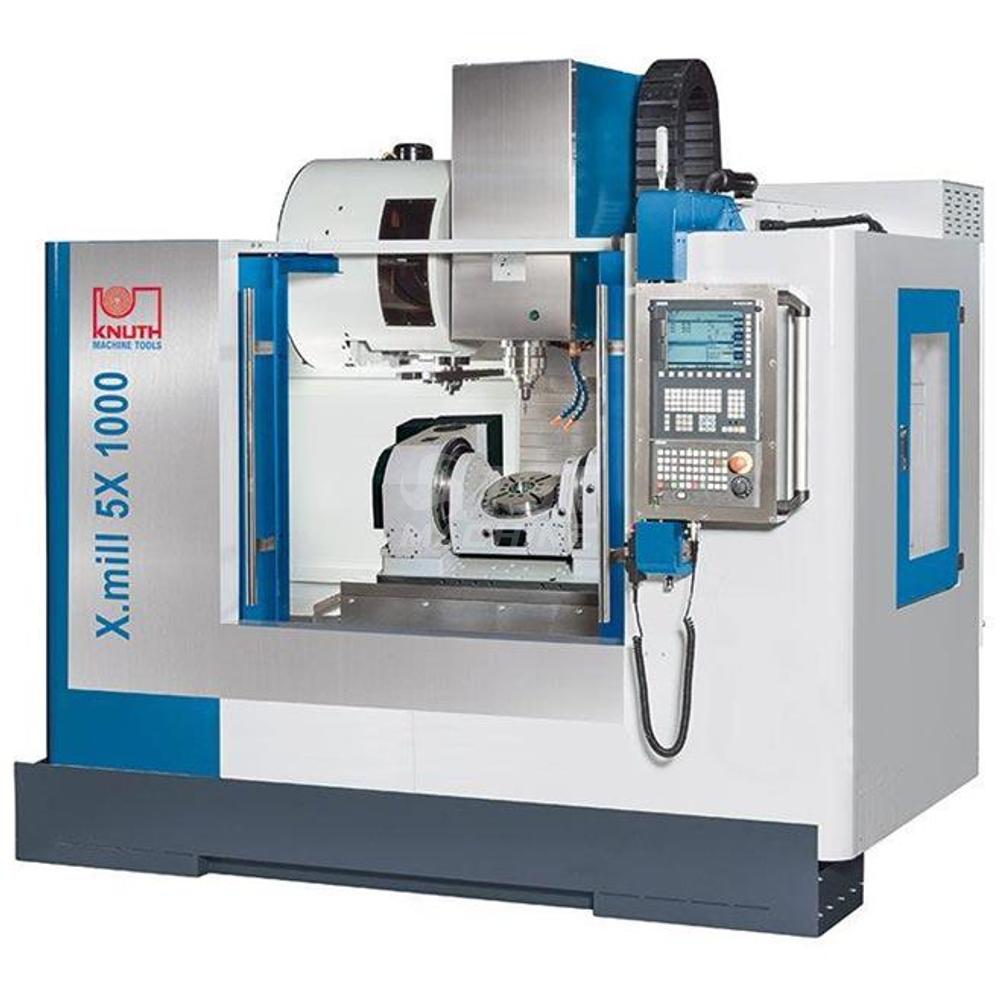

X.Mill 5x megmunkálóközpont Fanuc vezérléssel

Cikkszám: K-181411
Elérhetőség: Kérjen árajánlatot!

Leírás

- Az új X.mill sorozat forgóasztallal tökéletes eszköz a korszerű és költséghatékony többtengelyes megmunkáláshoz, 4. és 5. megmunkálási tengely további versenyelőnyökkel jár a rövidebb ciklusidők, a jobb felületi minőség és a méretstabilitás miatt.

- A teljes sorozat elérhető Siemens, Fanuc vagy Heidenhain vezérléssel, így a felhasználók kiválaszthatják az igényeiknek megfelelő optimális vezérlést.

- A gép vázát a piac legfejlettebb FEM elemző szoftverével fejlesztették ki a teljes gépágy-konstrukció és a széles oszlopalap alapos elemzése olyan kialakítást eredményezett, amely minden terhelési körülményre optimalizált.

- Minden tengely prémium lineáris vezetősíneken és precíziós gömbcsavarokon mozog, merev fedéllel, hogy megvédje őket a forgácsoktól és a hűtőfolyadék fröccsenéseitől

- A 3 + 2 tengelyes marás azzal az előnnyel jár, hogy a CAM szoftver alkalmazása és a lehetséges vágási stratégiák megfelelnek a 3 tengelyes programozásnak, ami egyszerűsített programozást és
jelentősen csökkentett képzési követelményeket eredményez

- A legnagyobb megmunkálási pontosság 80 bites NANOFP pontossággal
Új SINUMERIK kezelőfelület - ugyanolyan kinézet és hangulat, mint a SINUMERIK 840D sl
ShopTurn / ShopMill (opció): Nagyon gyors programozási idő az egyes alkatrészek és kis adagok gyártásában

- SINUMERIK MDynamics az új Advanced Surface funkcióval: a tökéletes alkatrészfelületekért és a legrövidebb megmunkálási időkért a szerszámgyártó alkalmazásokban

- Technológiai ciklusok egyedülálló spektruma - bármely esztergálási és marási kontúr megmunkálásától a maradékanyag-felismerésen át a folyamat közbeni mérésekig

Kezelőpanel változatok vízszintes vagy függőleges kezelőpanel házakhoz
Közelség / távolság érzékelő az intelligens kijelző vezérléshez
Integrált QWERTY teljes CNC billentyűzet rövid löketű billentyűkkel
Kiegészítő Ethernet interfész a CNC hátulján a gyári hálózathoz való csatlakozáshoz
További USB interfész a CNC hátulján a gép kezelőpaneljéhez
Integrált PLC a SIMATIC S7-200 parancssor alapján, létra logikai programozással
A PROFINET-en alapuló I / O interfész PLC I / O eszközök és egy gépi központ csatlakoztatásához
Legfeljebb 5 tengely / orsó
1 analóg orsó
1 megmunkálási csatorna / módcsoport
Integrált szerszámkezelés a szerszám élettartamának ellenőrzésével
Konfigurálható felhasználói képernyők a SINUMERIK Integrate for Engineering alkalmazással Futtassa a MyScreens alkalmazást (Easy Screen)
SINUMERIK Integrálás mérnöki célokra A MyRobot / EasyConnect futtatása a robotok és a kezelő rendszerek egyszerű összekapcsolásához
Integrált adatarchiválási eljárás az egyszerű adatfrissítésekhez


- Vezérlés: Siemens 828D (K-181405) / Fanuc 0i MF (K-181411) / Heidenhain TNC-620 (K-181417)
- BT40 24 állomásos szerszámváltó kétkaros cserélővel
- Spirál típusú forgácskihordó
- Merevszárú menetfúrás
- Távoli szolgáltatás a Siemens számára
- Autom. kikapcsolás
- Kézi hűtőfolyadék szórópisztoly
- Hűtőfolyadék rendszer
- Orsó levegőrendszer
- Hőcserélő az elektromos kapcsolószekrényhez
- Teljesen zárt munkatér (felső fedél nélkül)
- Elektronikus kézikerék
- RS232 és RJ45 kártya interfész
- USB csatlakozó
- Automatikus központi kenés
- Munkalámpa
- 3 színű jelzőlámpa
- Eszköztár eszközökkel
- Szintező csavarok és tömbök
- 4. és 5. tengely Ø200 mm-es forgóasztal

Paraméterek

Gép típus X.mill 5X
Cikkszám K-181405
Vezeték típus: edzett lapos / lineár (Boxway / Linear way) Lineáris vezeték
Vízszintes / függőleges/univerzális (vert./ horiz. /univers.) Függőleges
5. tengely / billenőasztal ( 5th axis swivel of table) -15 fok tól +115 fokig
Asztal hossz (Table length) 1000 mm
Asztal szélesség (Table width) 550 mm
Poz. pontosság X, Y, Z tengely (Positioning accuracy) 0.005 mm
Ismétlési pontosság X, Y, Z (repeatability accuracy) 0.003 mm
Főorsó meghajtása ( Spindle drive) szíj
Max. főorsó teljesítmény (Spindle motor) 15 kW
X-tengely gyorsmenet (Rapid feed X axis) 36 m/min
Y-tengely gyorsmenet (Rapid feed Y axis) 36 m/min
Z-tengely gyorsmenet (Rapid feed Z-axis) 36 m/min
Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min 2
Szerszámtár férőhely (Too storag capacity) 24 db
Csereidő szerszám/szerszám (Tool to tool change time) 3.9 sec
Csereidő forgács/forgács (Chip to chip change time) 1.8 sec
Vezérlés típusa (CNC Controller) Fanuc 0i MF
Gép hossz (L=Machine lenght) 2600 mm
Gép szélesség (W=Machine widht) 2200 mm
Gép magasság (H=Machine height) 2700 mm
Gép súly (machine weight) 4600 kg
