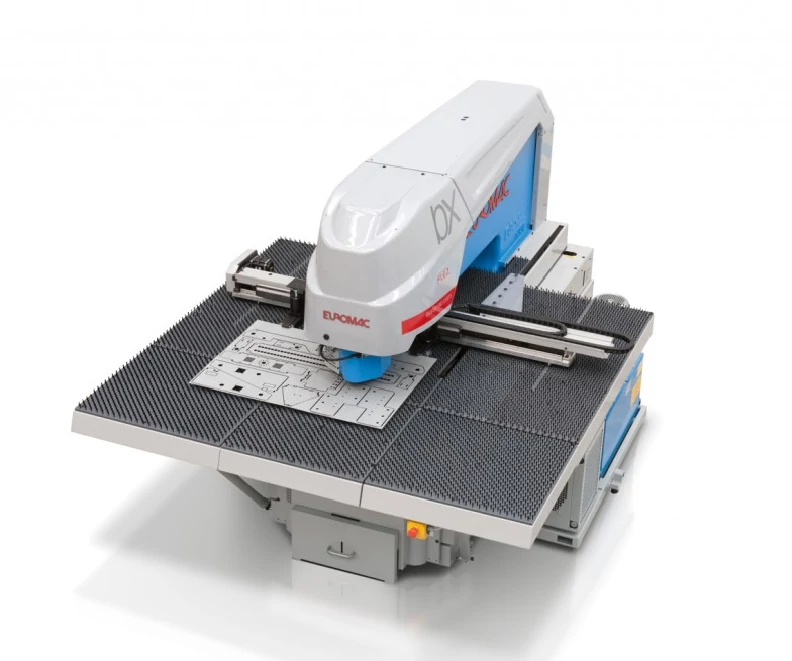

BX PLUS - Autoindex 1250/30-2500 CNC Stancológép
Leírás és Paraméterek
BX Autoindex CNC Stancológépek alap tartozékai:
Programozható és állítható matrica löket
Automata kenőrendszer rendszer egyedi és multitool szerszámokhoz
2db hidraulikusan nyitható (60 bar) kézzel áthelyezhető megfogó
Különálló CNC vezérlés,
TOP PUNCH szoftver
Kefés asztal,
Asztal meghosszabbítás előre : L=830 mm,
Külső hűtőrendszer,
Matrica tartó szett: 1db B,1 db C, 2db D méretű ,
Matrica tartó átalakító 1 db B/A méret,
Bélyeg átalakítók D/B, D/C, B/A ,
Nyomásmérő
Működtető kéziszerszámok, zsírzó pumpa
Kezelési kézikönyv garnitúra ( nyomtatva vagy elektromos formában)
Előkészítés tele-szerviz fogadására
USB memória kulcs
Programozható és állítható matrica löket
Automata kenőrendszer rendszer egyedi és multitool szerszámokhoz
2db hidraulikusan nyitható (60 bar) kézzel áthelyezhető megfogó
Különálló CNC vezérlés,
TOP PUNCH szoftver
Kefés asztal,
Asztal meghosszabbítás előre : L=830 mm,
Külső hűtőrendszer,
Matrica tartó szett: 1db B,1 db C, 2db D méretű ,
Matrica tartó átalakító 1 db B/A méret,
Bélyeg átalakítók D/B, D/C, B/A ,
Nyomásmérő
Működtető kéziszerszámok, zsírzó pumpa
Kezelési kézikönyv garnitúra ( nyomtatva vagy elektromos formában)
Előkészítés tele-szerviz fogadására
USB memória kulcs
| Gép típus | STANC |
| Cikkszám | EU-BX2#R334-2500 |
| Pozicionálási pontosság (Positioning accuracy) | 0.1 mm |
| Gép súly (machine weight) | 8500 kg |
| Max. ütő erő (Max. punching force) | 300 kN |
| Y-tengely multitool-szerszámmal (Y-axis with multitool ) | 1300 mm |
| X löket átfogás nélkül | 2500 mm |
| X löket automatikus átfogással (Automatic repossitioning in X) | 10000 mm |
| Programozható löketmélység (Numerically Controlled Stroke Depth) | 31 mm |
| ebből autoindexelhető állások száma ( Nr of autoindex stations) | 1 db |
| Ütés szám 20mm osztással (Hit rate punching with 20 mm pitch) | 250 1/min |
| Ütés szám nibbelésnél (Hit rate nibbling with 1mm pitch) | 550 1/min |
| Megfogók nyitási magassága (Opening of clamps) | 11 mm |
| Lyukasztható lemezvastagság (Max. thickness) | 11 mm |
| Lyukasztható átmérő (Max. punch diameter) AUTOINDEX | 250 mm |
| Vezérlés típusa (Controller) | TOP PUNCH |
| USB portok száma | 6 db/pcs |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 8,5/400 |
| Gép hossz (L=Machine lenght) | 4850 mm |
| Gép szélesség (W=Machine widht) | 3630 mm |
| Gép magasság (H=Machine height) | 2000 mm |
