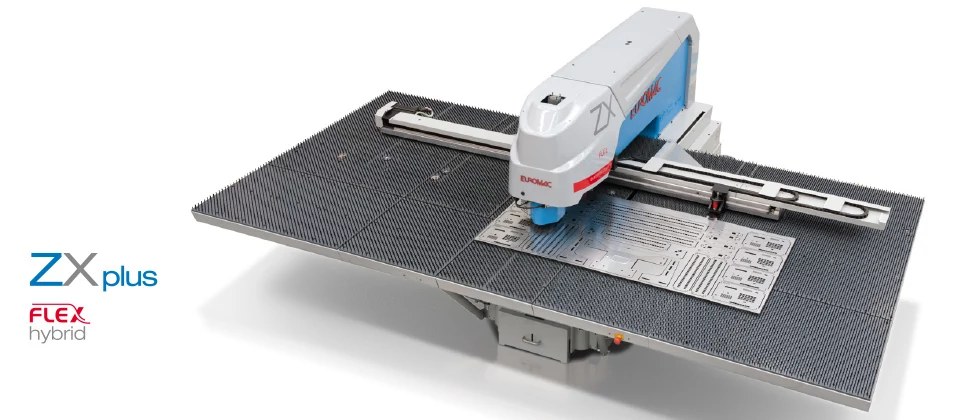

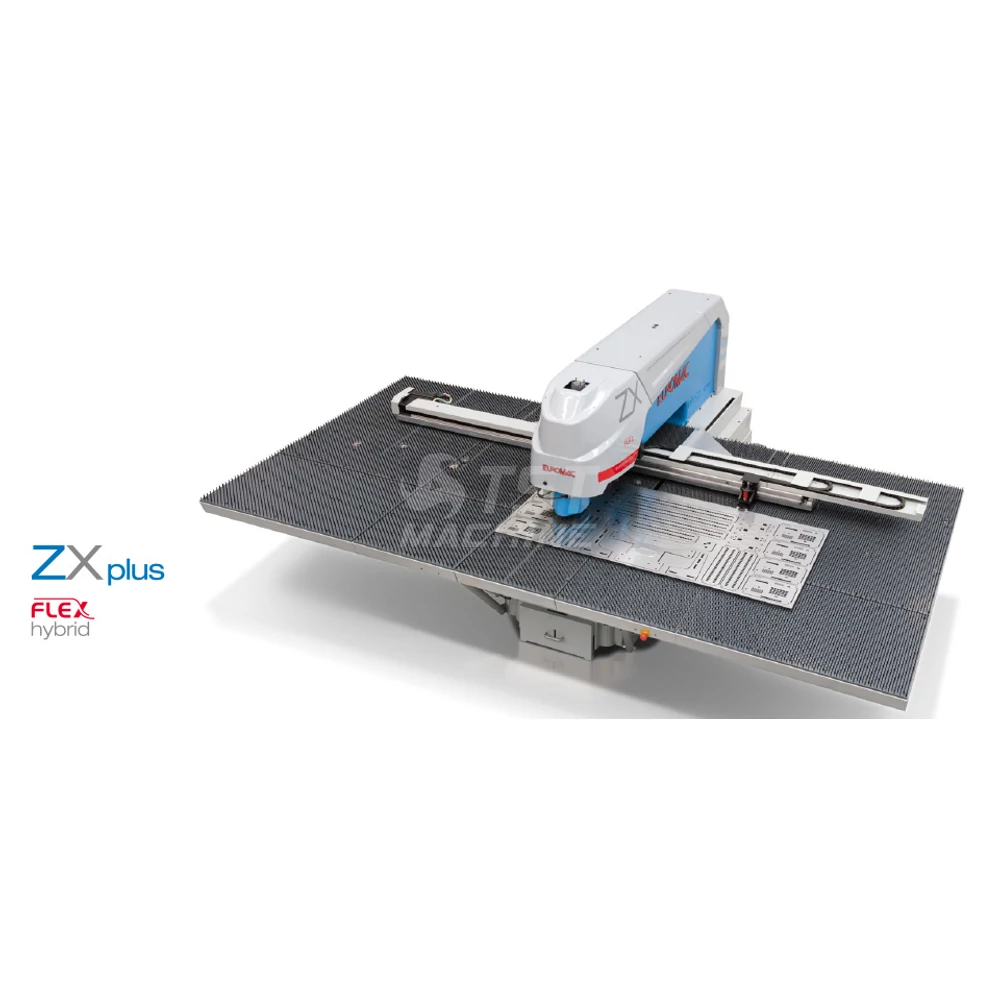

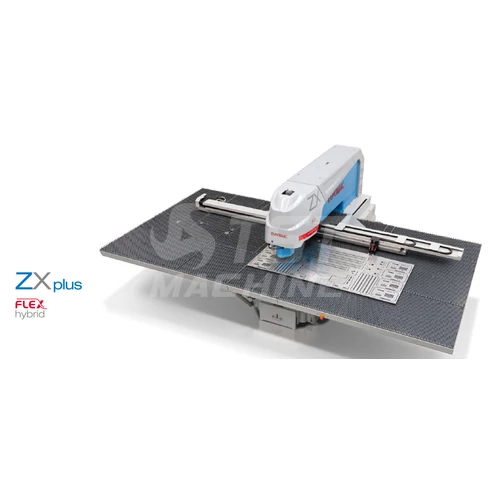

ZX-Flex PLUS 1250/30-1300 CNC Stancológép
Leírás és Paraméterek
ZX FLEX CNC Stancológépek alap tartozékai:
FLEX : hibrid hidraulika- szervomotor vezérlő rendszer
Programozható és állítható matrica löket
Automata CNC-ből programozható hidraulikus átfogó rendszer,
2db hidraulikusan nyitható megfogó
Egyszerűsített lemez behelyezési rendszer ,(3db pneumatikus munkahengeres tájolás)
Automata kenőrendszer rendszer egyedi és multitool szerszámokhoz
Különálló CNC vezérlés, TOP PUNCH szoftver
Kefés asztal,
Asztal meghosszabbítás előre : L=830 mm,
Külső hűtőrendszer,
Matrica tartó szett: 1 db B,1 db C, 1 db D méretű ,
Matrica tartó átalakító 1 db B/A méret,
Bélyeg átalakítók D/B, D/C, B/A ,
Működtető kéziszerszámok, zsírzó pumpa
Kezelési kézikönyv garnitúra ( nyomtatva vagy elektromos formában)
Előkészítés tele-szerviz fogadására
USB memória kulcs
FLEX : hibrid hidraulika- szervomotor vezérlő rendszer
Programozható és állítható matrica löket
Automata CNC-ből programozható hidraulikus átfogó rendszer,
2db hidraulikusan nyitható megfogó
Egyszerűsített lemez behelyezési rendszer ,(3db pneumatikus munkahengeres tájolás)
Automata kenőrendszer rendszer egyedi és multitool szerszámokhoz
Különálló CNC vezérlés, TOP PUNCH szoftver
Kefés asztal,
Asztal meghosszabbítás előre : L=830 mm,
Külső hűtőrendszer,
Matrica tartó szett: 1 db B,1 db C, 1 db D méretű ,
Matrica tartó átalakító 1 db B/A méret,
Bélyeg átalakítók D/B, D/C, B/A ,
Működtető kéziszerszámok, zsírzó pumpa
Kezelési kézikönyv garnitúra ( nyomtatva vagy elektromos formában)
Előkészítés tele-szerviz fogadására
USB memória kulcs
| Gép típus | STANC |
| Cikkszám | EU-ZX2#FN354 |
| Pozicionálási pontosság (Positioning accuracy) | 0.05 mm |
| Gép súly (machine weight) | 7900 kg |
| Max. ütő erő (Max. punching force) | 300 kN |
| Y-tengely multitool-szerszámmal (Y-axis with multitool ) | 1300 mm |
| Y-tengely singletool szerszámmal (Y-axis with single tool ) | 1250 mm |
| X löket átfogás nélkül | 1300 mm |
| X löket automatikus átfogással (Automatic repossitioning in X) | 10000 mm |
| Programozható löketmélység (Numerically Controlled Stroke Depth) | 31 mm |
| ebből autoindexelhető állások száma ( Nr of autoindex stations) | 1 db |
| Ütés szám 20mm osztással (Hit rate punching with 20 mm pitch) | 375 1/min |
| Ütés szám nibbelésnél (Hit rate nibbling with 1mm pitch) | 1000 1/min |
| Ütés szám jelölésnél (Hit rate marking) | 2000 1/min |
| Programból állítható megfogók száma ( Nr of programing claps) | 1 db |
| Megfogók nyitási magassága (Opening of clamps) | 11 mm |
| Lyukasztható lemezvastagság (Max. thickness) | 6 mm |
| Vezérlés típusa (Controller) | TOP PUNCH |
| USB portok száma | 6 db/pcs |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 8,5/400 |
| Gép hossz (L=Machine lenght) | 2230 mm |
| Gép szélesség (W=Machine widht) | 3630 mm |
| Gép magasság (H=Machine height) | 2000 mm |
