Leírás és Paraméterek
Általános bemutatás
A CU esztergasorozat széles körben ismert egyedi és kissorozatú gyártások
meghatározó esztergagépe már évtizedek óta. Felhasználható az ipar és
mezőgazdaság minden területén. Iskolai oktatás és próbagyártás területén
is jó hasznát vehetik a széles tartozékkínálatával. A gépek rendkívül megbízhatóak,
biztonságosak. Az összes EU előírásnak megfelelnek.
Kínálatunkban minden egyes típus különböző
-csúcsmagassággal,
-csúcstávolsággal,
-orsófurattal és
-főmotor teljesítménnyel is megrendelhető.
Kérje részletes tájékoztatásunkat.
Gépágy:
Nagy tömegű, nagyon merev, magas szilárdságú, kitűnő rezgéscsillapítású szürke öntvény.
Dupla prizmás, edzett, precízen köszörült vezetékrendszer.
Beépített kivehető híd, mely eltávolításával nagyobb átmérőjű munkadarabok is megmunkálhatóak.
Orsószekrény:
Magas szilárdságú, precízen előállított, kitűnő rezgéscsillapítású szürke öntvény, mely alkalmas mind nagysebességű megmunkálásra, mind folyamatos nagy terhelés melletti igényes munkavégzésre.
A főorsó precízen csapágyazott ( SKF, NSK, FAG), edzett, köszörült.
A tokmányok rögzítéséhez a korszerű CAMLOK rendszer szolgál.
Alaptartozékok:
-elektromos fék
-főorsó végződés DIN 55027
-elektromos szekrény vezérlő panellel
-hűtőrendszer
-géplámpa
-négy irányú gyorsmeneti egység
-kivehető híd
-tokmány felfogató tárcsa 250mm
-hátsó butkolat
-tokmány burkolat
-késtartó burkolat
-ékszíjak
-cserekerekek
-szintező talpak
-alapozó készlet
-álló csúcs a főorsóhoz
-4 állású késtartó kulccsal
-egyállású hosszütköző
-szegnyereg gyorsoldással
-tartozék doboz
A gép elérhető többféle csúcstávolsággal is:
- 1000mm
- 1500mm
- 2000mm
- 3000mm
- 4000mm
- 5000mm
A CU esztergasorozat széles körben ismert egyedi és kissorozatú gyártások
meghatározó esztergagépe már évtizedek óta. Felhasználható az ipar és
mezőgazdaság minden területén. Iskolai oktatás és próbagyártás területén
is jó hasznát vehetik a széles tartozékkínálatával. A gépek rendkívül megbízhatóak,
biztonságosak. Az összes EU előírásnak megfelelnek.
Kínálatunkban minden egyes típus különböző
-csúcsmagassággal,
-csúcstávolsággal,
-orsófurattal és
-főmotor teljesítménnyel is megrendelhető.
Kérje részletes tájékoztatásunkat.
Gépágy:
Nagy tömegű, nagyon merev, magas szilárdságú, kitűnő rezgéscsillapítású szürke öntvény.
Dupla prizmás, edzett, precízen köszörült vezetékrendszer.
Beépített kivehető híd, mely eltávolításával nagyobb átmérőjű munkadarabok is megmunkálhatóak.
Orsószekrény:
Magas szilárdságú, precízen előállított, kitűnő rezgéscsillapítású szürke öntvény, mely alkalmas mind nagysebességű megmunkálásra, mind folyamatos nagy terhelés melletti igényes munkavégzésre.
A főorsó precízen csapágyazott ( SKF, NSK, FAG), edzett, köszörült.
A tokmányok rögzítéséhez a korszerű CAMLOK rendszer szolgál.
Alaptartozékok:
-elektromos fék
-főorsó végződés DIN 55027
-elektromos szekrény vezérlő panellel
-hűtőrendszer
-géplámpa
-négy irányú gyorsmeneti egység
-kivehető híd
-tokmány felfogató tárcsa 250mm
-hátsó butkolat
-tokmány burkolat
-késtartó burkolat
-ékszíjak
-cserekerekek
-szintező talpak
-alapozó készlet
-álló csúcs a főorsóhoz
-4 állású késtartó kulccsal
-egyállású hosszütköző
-szegnyereg gyorsoldással
-tartozék doboz
A gép elérhető többféle csúcstávolsággal is:
- 1000mm
- 1500mm
- 2000mm
- 3000mm
- 4000mm
- 5000mm

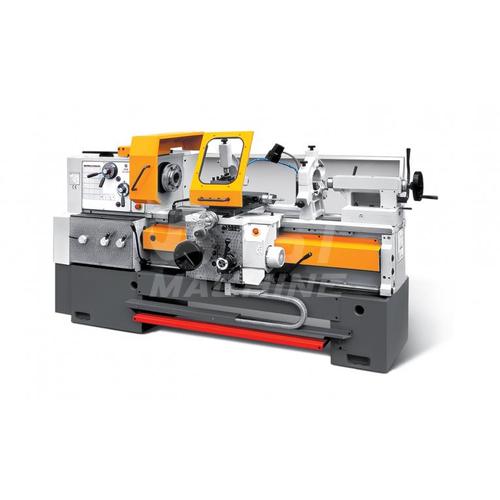

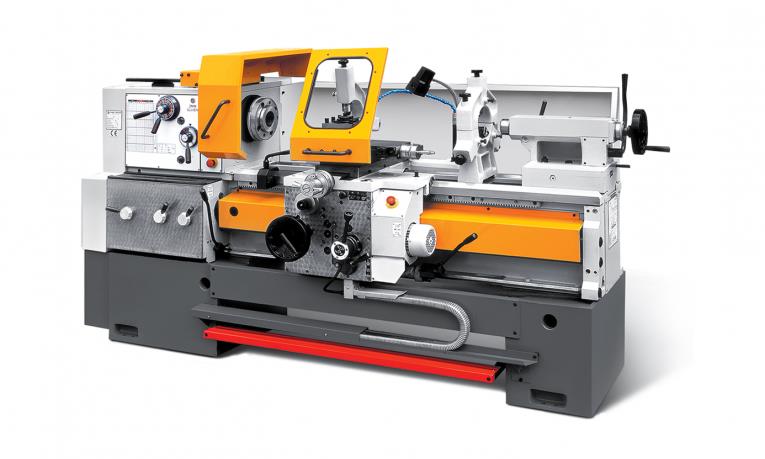

| Gép típus | CU500MTx2000 csúcseszterga |
| Cikkszám | V-CU500MTx2000 |
| Kialakíítás csúcspad / karusszel (center lathe / verical lathe) | Csúcseszterga |
| Digitális kijelző van/nincs ( DRO ) | van |
| Hídban elforduló átmérő (swing in gap) | 700 mm |
| Csúcs magasság (center height) | 250 mm |
| keresztszán löket (cross-slide travel) | 315 mm |
| Hosszán löket ( longitudinal travel) mm | 2000 mm |
| Késszán löket (top-slide travel) | 130 mm |
| Ágy szélesség ( Bed width) | 400 mm |
| Főorsó furat | 103 mm |
| Főorsó fokozatok / fordulat (spindel range / speeds) | 11 |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 90 mm |
| Szegnyereg belső kúp (tailstock taper) | MK5 |
| Keresztirányú előtolás van / nincs (cross-slide feeds) | 0,02-6 |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | 0,04-12 |
| Vágható menetek metrikus (tapping metric) | 0,5-120 |
| Vágható menetek whithworth (tapping whithworth/inch) | 60-1/4 |
| Vágható menetek modul (tapping module) | 0,125-30 |
| Vágható menetek diametrik (tapping diametric) | 1-240 |
| Főmotor teljesítménye ( Motor ) | 7.5 kW |
| Gép súly (machine weight) | 3500 kg |
