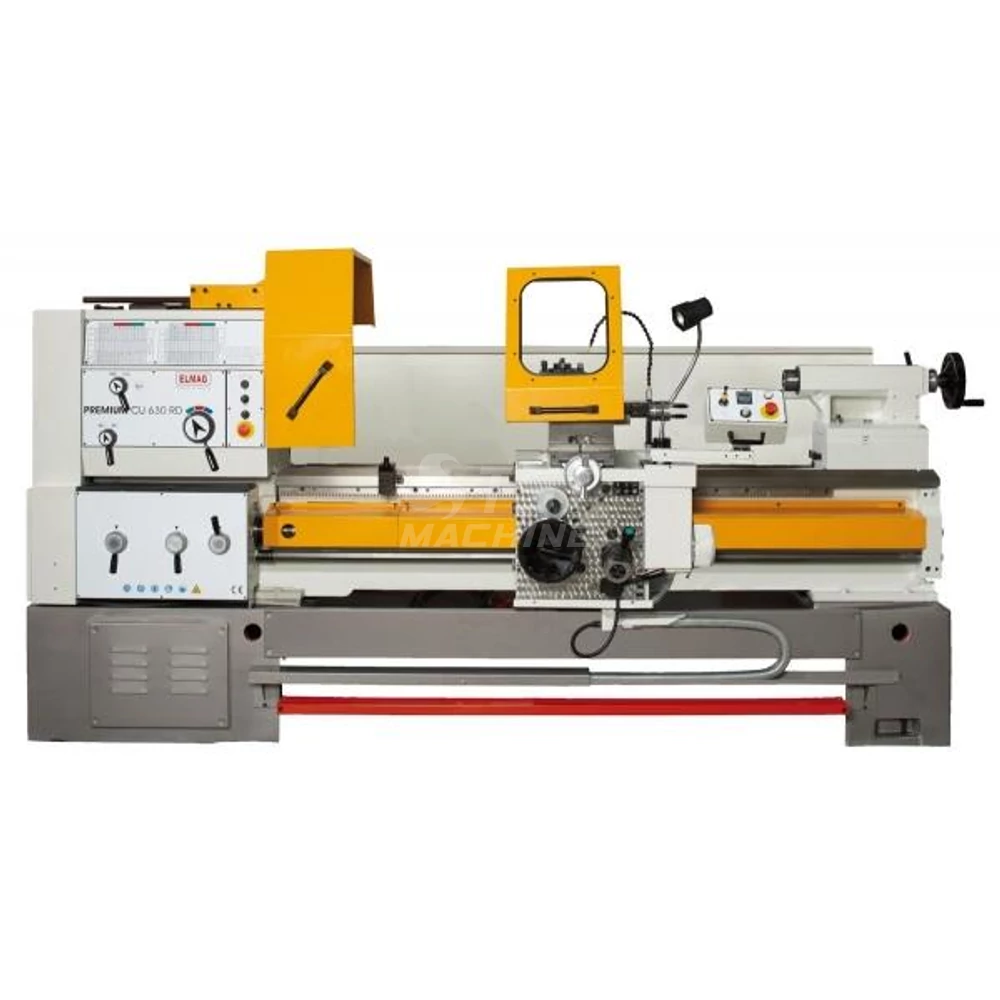

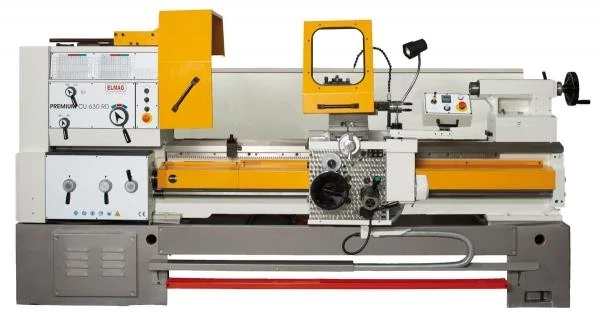

CU 630RDx2000 mm csúcseszterga
Leírás és Paraméterek
Általános bemutatás
A CU esztergasorozat széles körben ismert egyedi és kissorozatú gyártások
és oktatási intézmények meghatározó esztergagépe már évtizedek óta.
Felhasználható iskolai oktatás és próbagyártás területén köszönhetően a széles tartozék választékának.
A gépek rendkívül megbízhatóak, biztonságosak.
Az összes EU előírásnak megfelelnek.
Kínálatunkban minden egyes típus különböző
-csúcsmagassággal,
-csúcstávolsággal,
-orsófurattal rendelhető
Az RD modellek fokozatmentes hajtásúak
Kérje részletes tájékoztatásunkat.
Gépágy:
Nagy tömegű, merev, magas szilárdságú, kitűnő rezgéscsillapítású szürke öntvény.
Dupla prizmás, edzett, precízen köszörült vezetékrendszer.
Beépített kivehető híd, mely eltávolításával nagyobb átmérőjű munkadarabok is megmunkálhatóak.
Orsószekrény:
Magas szilárdságú precízen előállított kitűnő rezgéscsillapítású szürke öntvény, mely alkalmas
mind nagysebességű megmunkálásra, mind folyamatos nagy terhelés melletti igényes munkavégzésre.
A főorsó precízen csapágyazott ( SKF, NSK, FAG), edzett, köszörült.
A tokmányok rögzítéséhez a korszerű CAMLOK rendszer szolgál.
Alaptartozékok:
- Főorsó végződés DIN 55027
- Elektromos szekrény vezérlő panellel380V 3 fázis 50Hrz
- Elektrodinamikus fék
- Hűtőrendszer
- Géplámpa
- Négyirányú gyorsmeneti kapcsoló (joystick)
- Kivehető híd
- Tokmány felfogató tárcsa d200 mm
- Hátsó butkolat
- Burkolt vonó és vezérorsó
- Tokmány burkolat
- Késtartó burkolat
- Ékszíjak
- Cserekerekek
- Szintező talpak
- Alapozó készlet
- Állócsúcs a főorsóhoz
- Orsó átalakító adapter
- 4 állású késtartó kulccsal
- Szegnyereg gyorsoldással
- Tartozék doboz
- Kezelési leírás angol nyelven
- Sztenderd festés
- 3 pofás tokmány ( opció)
- Digitális útmérő rendszer üveglécekkel (opció)
Rendelhető tartozékok:
- 3 pofás tokmány ( több méretben)
- 4 pofás tokmány
- 4 pofás síktárcsa
- Állóbáb
- Futóbáb
- Kúpesztergáló készülék
- Menetóra
- Eszeterga szíív és hajtótárcsa
- Fúrócsúcs
- Lábfék
- Cam-Lock felfogató tárcsa
- Gyorscserélős késtartó ( olasz késtartó)
- Digitális kijelző üveg mérőlécekkel
A gép elérhető többféle csúcstávolsággal is:
- 1000mm
- 1500mm
- 2000mm
- 3000mm
- 4000mm
- 5000mm
A CU esztergasorozat széles körben ismert egyedi és kissorozatú gyártások
és oktatási intézmények meghatározó esztergagépe már évtizedek óta.
Felhasználható iskolai oktatás és próbagyártás területén köszönhetően a széles tartozék választékának.
A gépek rendkívül megbízhatóak, biztonságosak.
Az összes EU előírásnak megfelelnek.
Kínálatunkban minden egyes típus különböző
-csúcsmagassággal,
-csúcstávolsággal,
-orsófurattal rendelhető
Az RD modellek fokozatmentes hajtásúak
Kérje részletes tájékoztatásunkat.
Gépágy:
Nagy tömegű, merev, magas szilárdságú, kitűnő rezgéscsillapítású szürke öntvény.
Dupla prizmás, edzett, precízen köszörült vezetékrendszer.
Beépített kivehető híd, mely eltávolításával nagyobb átmérőjű munkadarabok is megmunkálhatóak.
Orsószekrény:
Magas szilárdságú precízen előállított kitűnő rezgéscsillapítású szürke öntvény, mely alkalmas
mind nagysebességű megmunkálásra, mind folyamatos nagy terhelés melletti igényes munkavégzésre.
A főorsó precízen csapágyazott ( SKF, NSK, FAG), edzett, köszörült.
A tokmányok rögzítéséhez a korszerű CAMLOK rendszer szolgál.
Alaptartozékok:
- Főorsó végződés DIN 55027
- Elektromos szekrény vezérlő panellel380V 3 fázis 50Hrz
- Elektrodinamikus fék
- Hűtőrendszer
- Géplámpa
- Négyirányú gyorsmeneti kapcsoló (joystick)
- Kivehető híd
- Tokmány felfogató tárcsa d200 mm
- Hátsó butkolat
- Burkolt vonó és vezérorsó
- Tokmány burkolat
- Késtartó burkolat
- Ékszíjak
- Cserekerekek
- Szintező talpak
- Alapozó készlet
- Állócsúcs a főorsóhoz
- Orsó átalakító adapter
- 4 állású késtartó kulccsal
- Szegnyereg gyorsoldással
- Tartozék doboz
- Kezelési leírás angol nyelven
- Sztenderd festés
- 3 pofás tokmány ( opció)
- Digitális útmérő rendszer üveglécekkel (opció)
Rendelhető tartozékok:
- 3 pofás tokmány ( több méretben)
- 4 pofás tokmány
- 4 pofás síktárcsa
- Állóbáb
- Futóbáb
- Kúpesztergáló készülék
- Menetóra
- Eszeterga szíív és hajtótárcsa
- Fúrócsúcs
- Lábfék
- Cam-Lock felfogató tárcsa
- Gyorscserélős késtartó ( olasz késtartó)
- Digitális kijelző üveg mérőlécekkel
A gép elérhető többféle csúcstávolsággal is:
- 1000mm
- 1500mm
- 2000mm
- 3000mm
- 4000mm
- 5000mm
| Gép típus | CU 630x2000 |
| Cikkszám | V-CU 630X2000 |
| Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | prizmás / edzett lapos vezeték |
| Kialakíítás csúcspad / karusszel (center lathe / verical lathe) | Csúcseszterga |
| Digitális kijelző van/nincs ( DRO ) | opció |
| Max. esztergálható átmérő (max. turning diam. over bed) | 630 mm |
| Hídban elforduló átmérő (swing in gap) | 830 mm |
| Csúcs magasság (center height) | 315 mm |
| keresztszán löket (cross-slide travel) | 315 mm |
| Késszán löket (top-slide travel) | 130 mm |
| Ágy szélesség ( Bed width) | 400 mm |
| Főorsó végződés/belső kúp (spindle mount/taper ) | Camlock D1-11 |
| Főorsó fokozatok / fordulat (spindel range / speeds) | 2 |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 90 mm |
| Szegnyereg belső kúp (tailstock taper) | MT5 |
| Keresztirányú előtolás van / nincs (cross-slide feeds) | 0,025-6 |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | 0,04-12 |
| Keresztirányú gyorsmenet van / nincs (Cross-slide rapid feeed) | van |
| Vágható menetek metrikus (tapping metric) | 0.54-120(54) |
| Vágható menetek whithworth (tapping whithworth/inch) | 60-1/4(56) |
| Vágható menetek modul (tapping module) | 0,125-30 |
| Vágható menetek diametrik (tapping diametric) | 240-1 |
| Főorsó fokozatok db / fordulatszám 1/min (headstock speed) | (3) 16-63/63-250/355-1400 1/min |
| Főmotor teljesítménye ( Motor ) | 11 kW |
| Gép hossz (L=Machine lenght) | 3900 mm |
| Gép szélesség (W=Machine widht) | 1100 mm |
| Gép magasság (H=Machine height) | 1900 mm |
| Gép súly (machine weight) | 3660 kg |
