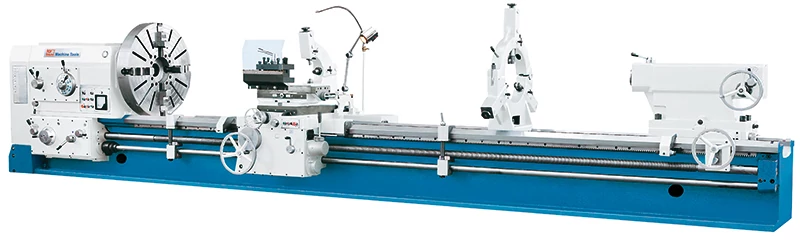

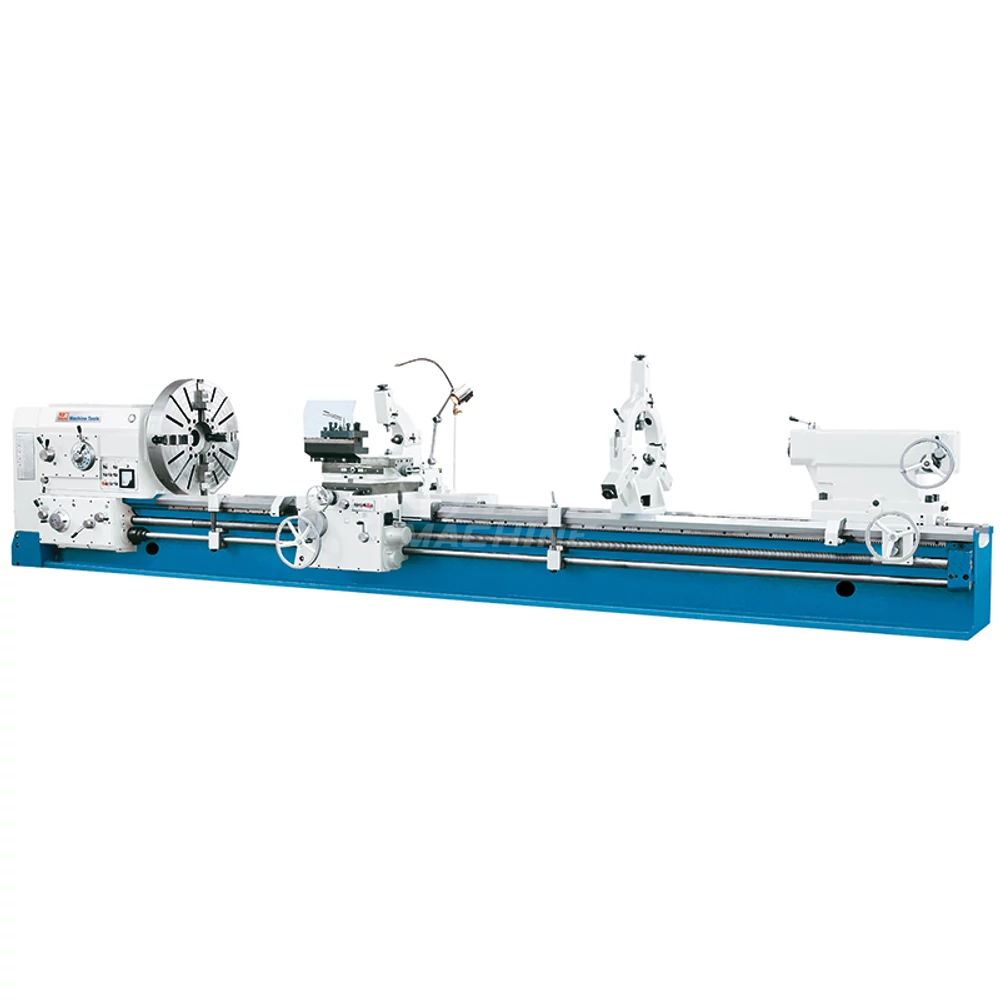

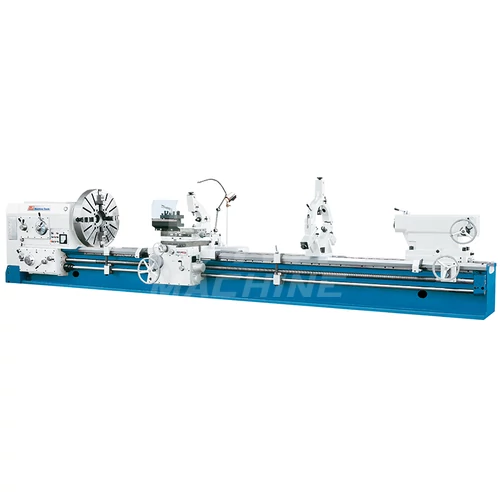

DL E Nehéz eszterga 620/1500
Leírás
Fő tulajdonságok:
-1500 mm-es csúcstávolságú fej eszterga
-Extra erős rendkívül széles ( 755 mm) ágyszerkezettel gyártott nehézeszterga
-A vázszerkezet egy darabból öntött
-Indukciós edzésű edzett köszörült szánvezetékek a hosszú élettartamért a tartós pontosságért
-Masszív felépítésű orsószekrény,
-Az edzett és köszörült fogaskerekeknek köszönhetően magas fordulaton is csendes üzemeltetés
-Nagyméretű előfeszített görgőscsapágyakkal a nagy terhelhetőségért
-130 mm-es orsófurat
-755 mm ágyszélesség
-1250 mm-es ágyfeletti elforduló átmérő
-900 mm es szánfeletti elforduló átmérő
-22 kW-os főhajtás
-3 tengelyes digitális mérőrendszer
Tartozékok:
-3 tengelyes kijelző
-D1000 mm-es síktárcsa
-4 állású szerszámtartó
-Állóbáb ( 50-590 mm)
-Futóbáb ( 50-220 mm)
-állócsúcs
-átalakító hüvely
-tokmányvédő burkolat
-alapozó készlet
-hűtőrendszer
-munkatér megvilágítás
-kezelő szerszámok
-kezelési leírás angol nyelven
-1500 mm-es csúcstávolságú fej eszterga
-Extra erős rendkívül széles ( 755 mm) ágyszerkezettel gyártott nehézeszterga
-A vázszerkezet egy darabból öntött
-Indukciós edzésű edzett köszörült szánvezetékek a hosszú élettartamért a tartós pontosságért
-Masszív felépítésű orsószekrény,
-Az edzett és köszörült fogaskerekeknek köszönhetően magas fordulaton is csendes üzemeltetés
-Nagyméretű előfeszített görgőscsapágyakkal a nagy terhelhetőségért
-130 mm-es orsófurat
-755 mm ágyszélesség
-1250 mm-es ágyfeletti elforduló átmérő
-900 mm es szánfeletti elforduló átmérő
-22 kW-os főhajtás
-3 tengelyes digitális mérőrendszer
Tartozékok:
-3 tengelyes kijelző
-D1000 mm-es síktárcsa
-4 állású szerszámtartó
-Állóbáb ( 50-590 mm)
-Futóbáb ( 50-220 mm)
-állócsúcs
-átalakító hüvely
-tokmányvédő burkolat
-alapozó készlet
-hűtőrendszer
-munkatér megvilágítás
-kezelő szerszámok
-kezelési leírás angol nyelven
Paraméterek
| Gép típus | DL E Nehéz eszterga 620/1500 |
| Cikkszám | K-300505 |
| Elrendezés :síkágyas/ferdeágyas/karusszel (Structure flat bed/slant bed/vertical lathe) | síkágyas |
| Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | prizmás / edzett lapos vezeték |
| Kialakíítás csúcspad / karusszel (center lathe / verical lathe) | Nehézeszterga |
| Digitális kijelző van/nincs ( DRO ) | Van |
| keresztszán löket (cross-slide travel) | 630 mm |
| Hosszán löket ( longitudinal travel) mm | 1300 mm |
| Késszán löket (top-slide travel) | 300 mm |
| Ágy szélesség ( Bed width) | 755 mm |
| Főorsó furat (hole/bore thrugh the spindel) | 130 mm |
| Főorsó fordulat (spindel speeds) | 400 1/min |
| Főorsó fokozatok / fordulat (spindel range / speeds) | 21 db |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 80 mm |
| Szegnyereg belső kúp (tailstock taper) | 5 |
| Gyorsmenet X (Rapid X) | 1870 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 3740 m/min |
| Keresztirányú előtolás van / nincs (cross-slide feeds) | 0,064-12 |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | 0,065-6 |
| Késszán előtolás van / nincs (top-slide feeds) | 0,016-3 |
| Keresztirányú gyorsmenet van / nincs (Cross-slide rapid feeed) | 1870 |
| Vágható menetek metrikus (tapping metric) | 1-120 (45) |
| Vágható menetek whithworth (tapping whithworth/inch) | 0,0,5-60(42) |
| Vágható menetek modul (tapping module) | 0,5-60(48) |
| Vágható menetek diametrik (tapping diametric) | 30-1/4(42) |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 22/400 |
| Gép hossz (L=Machine lenght) | 4600 mm |
| Gép szélesség (W=Machine widht) | 1810 mm |
| Gép magasság (H=Machine height) | 1790 mm |
| Gép súly (machine weight) | 9750 kg |
