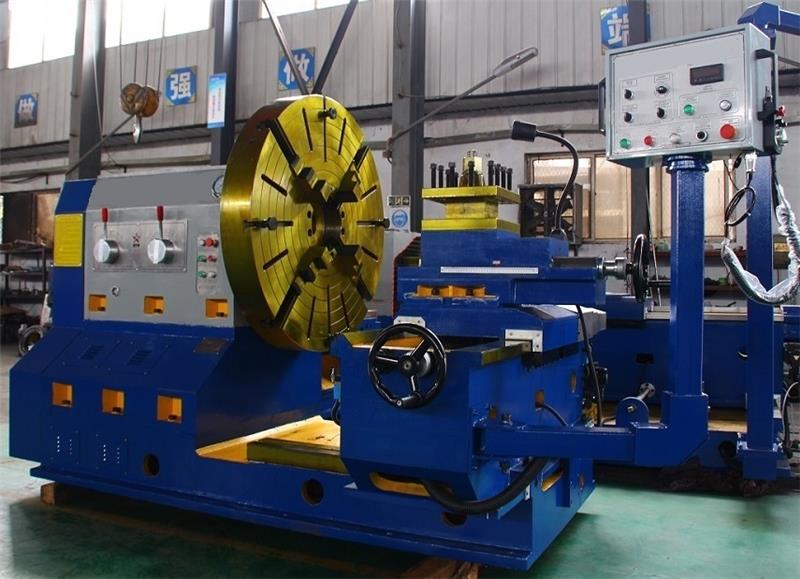

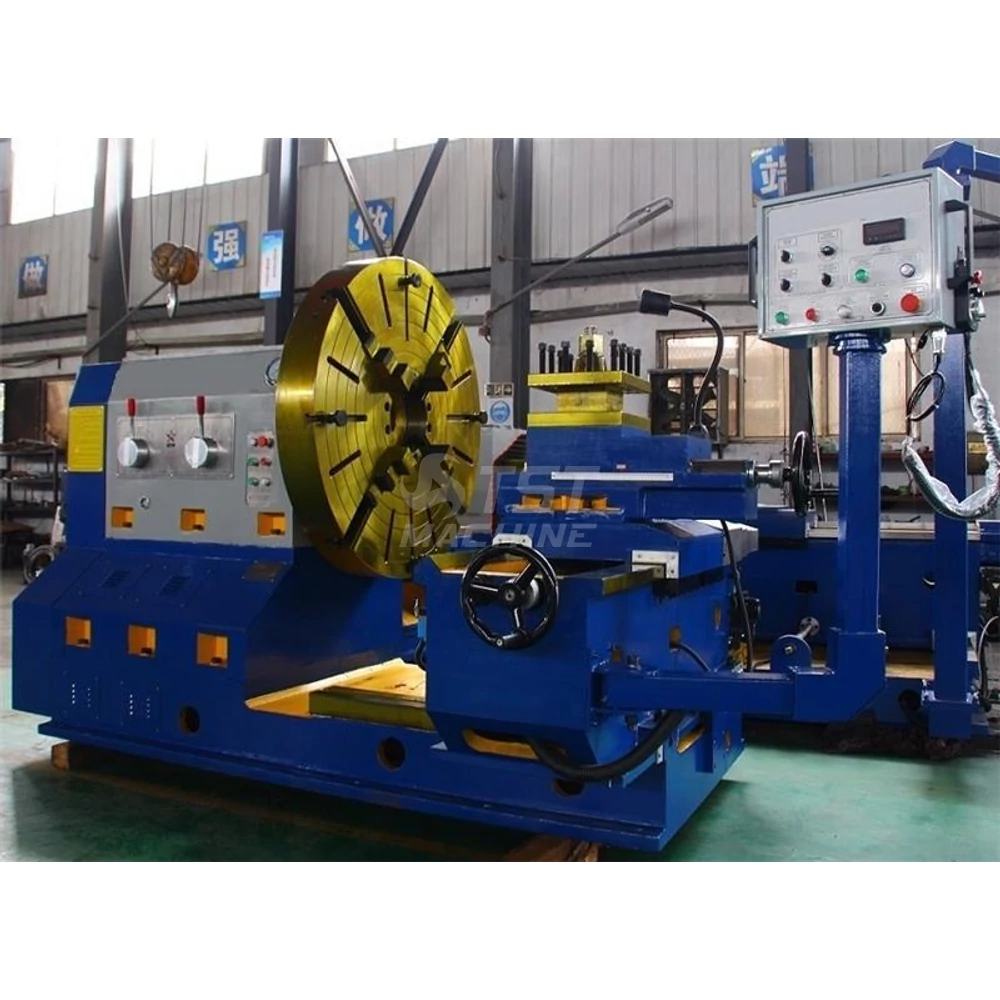

Heavy Turn 1600 fejeszterga
Sainty CorporationLeírás és Paraméterek
Extra erős, masszív, mono-block öntvény gépágy
Indukciósan edzett, köszörült szánrendszer
Robosztus főorsóház, nagypontosságú csapágyazássa, 100 mm-es főorsó furattal
Edzett, köszörült fogaskerekek
Központi, praktikusan kezelhető az előtolás a kezelőpultról
X/Z tengelyen SERVO motorok a könnyebb kezelhetőség és a megfelelő teljesítmény érdekében.
Túlterhelés elleni védelmetszabályozható tengelykapcsoló biztosítja
Alaptartozékok:
- 4 pofás független tokmány Ø1250 mm
- Kezelőpanel
- Kézikerék
- Halogén munkatér világítás
- Alapozó csavarok
- Kezelőszerszámok
- Magyar nyelvű kezelési utasítás
Utólagosan rendelhető:
- tokmányvédő burkolat
- digitáslis mérőrendszer
- frekvenciaváltós főorsó
- CNC kivitel
| Ágy szélesség ( Bed width) | 1100 |
| Cikkszám | SA-EDU-H1600 |
| Csúcs távolság ( center width) | 500 |
| Elektromos teljesítmény igény (Power requirement) | 20 |
| Elrendezés: (Structure) | síkágyas |
| Főmotor teljesítménye ( Motor ) | 15 |
| Főorsó fokozatok száma (spindel ranges) | 6 |
| Főorsó fordulat (Spindle speed) opció | 163 |
| Főorsó furat (hole/bore thrugh the spindel) | 100 |
| Főorsó maximális fordulat (max spindel speeds) | 163 |
| Főorsó végződés/belső kúp (spindle mount/taper ) | A2.20 |
| Gép hossz (L=Machine lenght) | 3500 |
| Gép magasság (H=Machine height) | 2000 |
| Gép súly (Machine weight) | 5000 |
| Gép szélesség (W=Machine widht) | 2250 |
| Gép típus | EDUTURN HEAVY 1600 |
| Gyorsmenet X (Rapid X) | 1500 |
| Gyorsmenet Z (Rapid Z) - m/min | 1000 |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | van |
| Késszán előtolás van / nincs (top-slide feeds) | nincs |
| Max. elforduló átmérő (max. turning diam. over bed) | 1600 |
| Max. szerszám átmérő (Max. tool diameter) | 40 |
| Vezeték típus: (slideway type) | edzett lapos vezeték |
| X löket ( X axis travel) | 800 |
| Z löket ( Z axis travel) | 500 |
