Leírás és Paraméterek
Fő tulajdonságok:

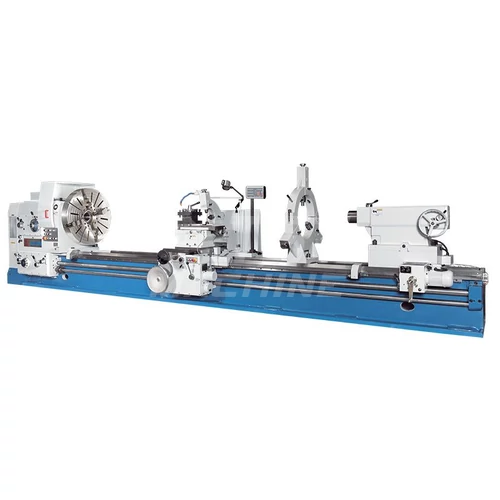

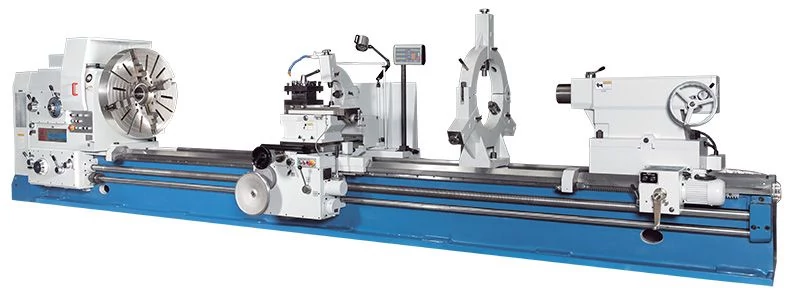

-Extra erős rendkívül széles ( 970 mm) ágyszerkezettel gyártott nehézeszterga
-A vázszerkezet egy darabból öntött
-Indukciós edzésű edzett köszörült szánvezetékek a hosszú élettartamért a tartós pontosságért
-Masszív felépítésű orsószekrény,
-Az edzett és köszörült fogaskerekeknek köszönhetően magas fordulaton is csendes üzemeltetés
-Nagyméretű előfeszített görgőscsapágyakkal a nagy terhelhetőségért
-130 mm-es orsófurat
-970 mm ágyszélesség
-1600 mm-es ágyfeletti elforduló átmérő
-1200 mm es szánfeletti elforduló átmérő
-22 kW-os főhajtás
-3 tengelyes digitális mérőrendszer
Tartozékok:
-D1400 mm-es síktárcsa
-4 állású szerszámtartó
-Állóbáb ( 220-630 mm)
-állócsúcs
-átalakító hüvely
-tokmányvédő burkolat
-készánvédő burkolat
-hűtőrendszer
-munkatér megvilágítás
-kezelő szerszámok
-kezelési leírás angol nyelven
Ágy szélesség ( Bed width) | 970 |
Cikkszám | K-300516 |
Csúcs távolság ( center width) | 8000 |
Főorsó fokozatok száma (spindel ranges) | 3,15-250(12) |
Főorsó furat (hole/bore thrugh the spindel) | 130 |
Főorsó végződés/belső kúp (spindle mount/taper ) | ISO A2 -15 |
Gép hossz (L=Machine lenght) | 11040 |
Gép magasság (H=Machine height) | 2230 |
Gép súly (Machine weight) | 21020 |
Gép szélesség (W=Machine widht) | 2060 |
Gép típus | DL E Nehéz eszterga 800/8000 |
Hosszirányú előtolás van / nincs (longitudinal feeds ) | 0,032-6 |
Keresztirányú gyorsmenet van / nincs (Cross-slide rapid feeed) | 1870 |
keresztszán löket (cross-slide travel) | 820 |
Késszán előtolás van / nincs (top-slide feeds) | 0,016-3 |
Késszán löket (top-slide travel) | 200 |
Max. elforduló átmérő (max. turning diam. over bed) | 1600 |
Szán felett elforduló átmérő (max turning diam. over support) | 1280 |
Szegnyereg belső kúp (tailstock taper) | 5 |
Vágható menetek diametrik (tapping diametric) | 30-1/4 (42) |
Vágható menetek metrikus (tapping metric) | 1-120 (45) |
Vágható menetek modul (tapping module) | 0,5-60(42) |
Vágható menetek whithworth (tapping whithworth/inch) | 0,5-60(42) |
