Leírás és Paraméterek

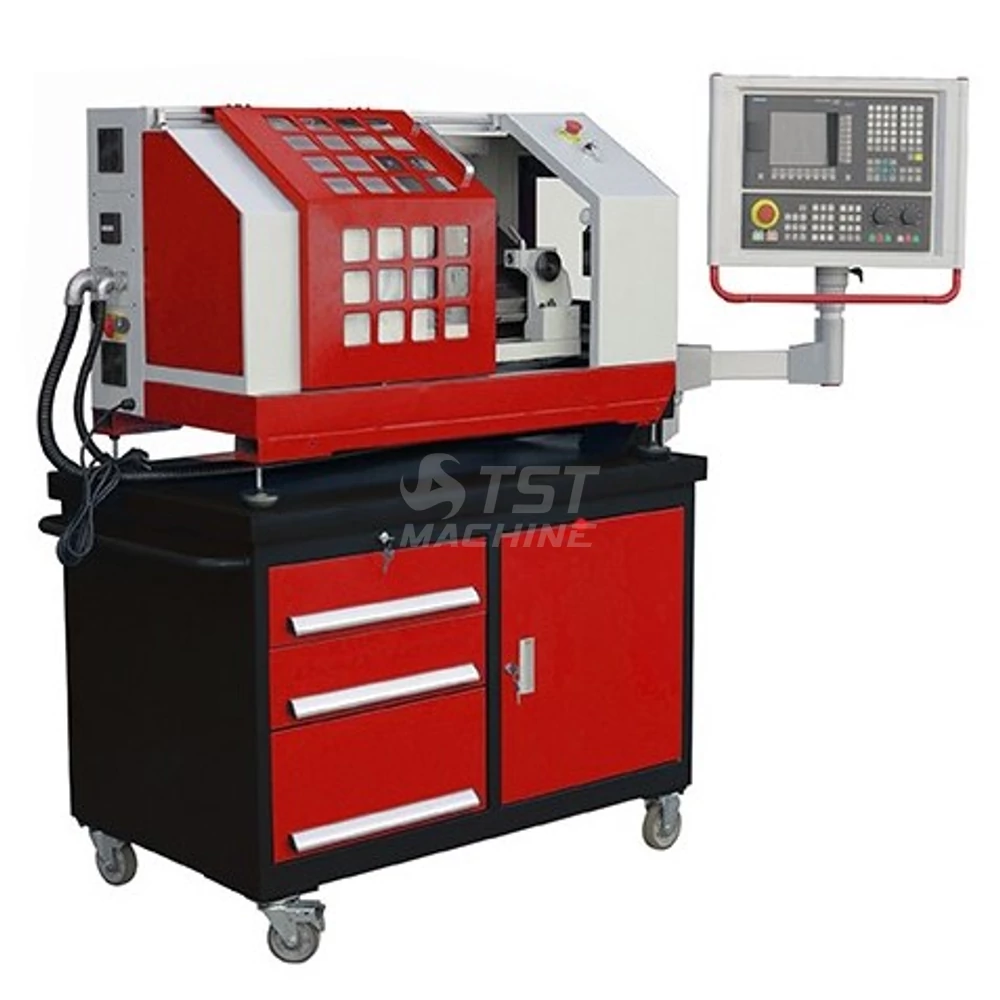

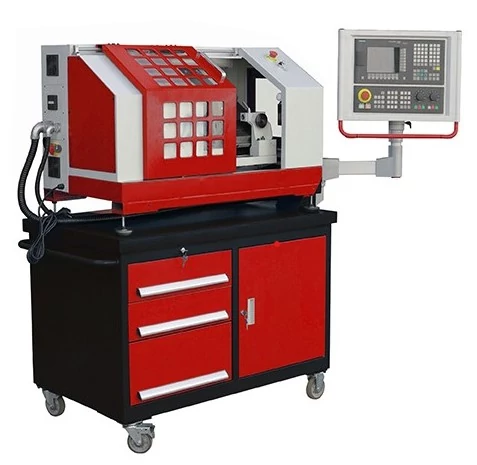

EDUTURN 200 N kompakt kivitelű CNC eszterga
ideális megoldás egyedi könnyű forgácsolási célokra illetve
alkalmi és rendszeres tréningek tartásához.
- ferdeágyas kivitel
- öntött gépváz
- acél védőburkolat a szánvezetékeken
- központi kenőrendszer
- praktikus mozgatbató tárolószekrény az alapárban
Főbb tulajdonságok:
- Elforduló átmérő: 200 mm
- csúcstáv : 200 mm
- Teljesítmény: 1 kW
- Főorsó fordulat tartomány 100-3.000 F/perc
- 8 férőhelyes revolverfej (4 külső és 4 furat késtartó hely)
- késtartó méret 8x8 mm
- furat késtartó D10 mm
- szegnyereg átmérő 30 mm
- gépsúly 350 kg
- alap CNC vezérlés SINUMERIK 808D Advance
- rendelhető vezérlés SINUMERIK 828, FANUC 0iT, SIEG CNC,
- 100% ban kompatibilis az SSCNC oktató és Szimulációs szoftverrel
- otató konzollal is rendelhatő, teljes gépszimulációval
Alaptartozékok:
- SIEMENS 808D Advance vezérlés
- kézi kerék
- 8 férőhelyes revolver fej
- mozgatható állvány
- D100 mm-es tokmány
- központi kenőrendszer
- munkatér világítás
- kezelő szerszámok
- kezelési leírás angol nyelven
Opcionális tartozékok:
- késszárkészlet
- áltólapkák a késszárakhoz
- forgócsúcs
- fúrótokmány aszegnyereghez
ideális megoldás egyedi könnyű forgácsolási célokra illetve
alkalmi és rendszeres tréningek tartásához.
- ferdeágyas kivitel
- öntött gépváz
- acél védőburkolat a szánvezetékeken
- központi kenőrendszer
- praktikus mozgatbató tárolószekrény az alapárban
Főbb tulajdonságok:
- Elforduló átmérő: 200 mm
- csúcstáv : 200 mm
- Teljesítmény: 1 kW
- Főorsó fordulat tartomány 100-3.000 F/perc
- 8 férőhelyes revolverfej (4 külső és 4 furat késtartó hely)
- késtartó méret 8x8 mm
- furat késtartó D10 mm
- szegnyereg átmérő 30 mm
- gépsúly 350 kg
- alap CNC vezérlés SINUMERIK 808D Advance
- rendelhető vezérlés SINUMERIK 828, FANUC 0iT, SIEG CNC,
- 100% ban kompatibilis az SSCNC oktató és Szimulációs szoftverrel
- otató konzollal is rendelhatő, teljes gépszimulációval
Alaptartozékok:
- SIEMENS 808D Advance vezérlés
- kézi kerék
- 8 férőhelyes revolver fej
- mozgatható állvány
- D100 mm-es tokmány
- központi kenőrendszer
- munkatér világítás
- kezelő szerszámok
- kezelési leírás angol nyelven
Opcionális tartozékok:
- késszárkészlet
- áltólapkák a késszárakhoz
- forgócsúcs
- fúrótokmány aszegnyereghez
| Gép típus | EDUTURN 200 N CNC eszterga (Si 808D) |
| Cikkszám | S-EDUTURN 200 N |
| Ágy dőlésszög (Degree of slant bed) | 30 ° |
| Kezelhetőség: öntanuló/normál CNC ( Cycle Controll/Standard CNC) | Normál CNC vezérlés |
| Tokmány átmérője ( Chuck size) | 100 mm |
| Főorsó furat | 20 mm |
| Főorsó végződés/belső kúp (spindle mount/taper ) | MK 3 |
| Keresztirányú előtolás ( X cross-slide feed) | 1000 mm/min |
| Gyorsmenet X (Rapid X) | 2 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 2 m/min |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 4 db |
| Pozicionálási pontosság (Positioning accuracy) | 0.022 mm |
| Vezérlés típusa (CNC Controller) | Siemens 808 D Advance |
| Gép hossz (L=Machine lenght) | 1400 mm |
| Gép szélesség (W=Machine widht) | 900 mm |
| Gép magasság (H=Machine height) | 1850 mm |
| Gép súly (machine weight) | 360 kg |
