Student CNC Manual/ CNC eszterga

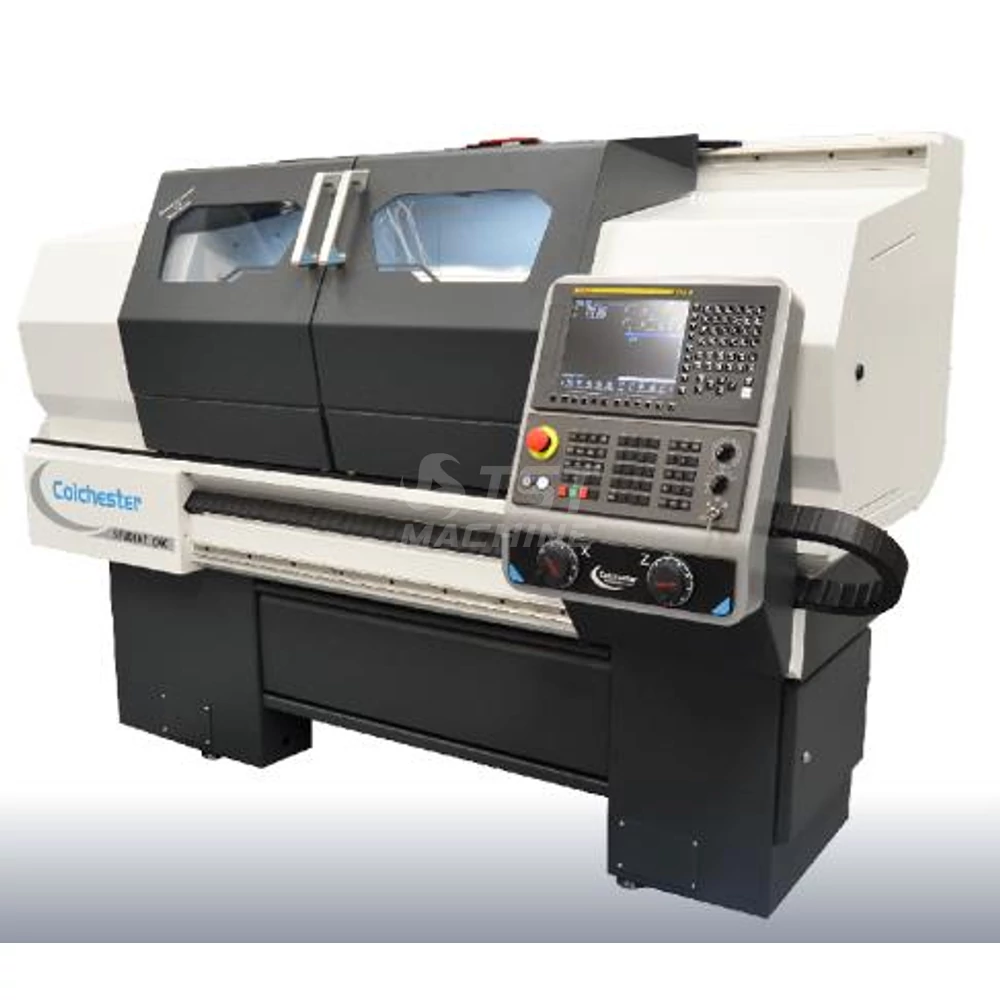

A kompakt Colchester Student CNC esztergát az Egyesült Királyságban tervezték és gyártották, ugyanazzal a konstrukcióval, mint a piacvezető Colchester Student gépet.
A legújabb Fanuc CNC-vezérlőkkel felszerelve a felhasználó számára maximális rugalmasságot biztosít a programozásban, beleértve az ISO, a párbeszédes Manual Guide i vagy a CAD/CAM segítségével történő programozást. Ideálisan alkalmas oktatási és ipari alkalmazásokhoz.
Gyors, kiváló minőségű ismételhetőségre, pontosságra és felületekhez tervezték a szigorú szerszámműhelyi pontossági szabványoknak (DIN 8605) megfelelően, ami végső soron jelentősen csökkenti az alkatrészgyártás költségeit.
Standard jellemzők
- FANUC 0i-TF Plus CNC vezérlőrendszer 10,4" színes képernyőve
- Manual Guide I párbeszéd alapú programozási rendszer
- Alpha Link CAD/CAM offline programozó szoftver
- Pratt Burned Super Precision 3-pofás tokmány
- Dickson gyorsváltó szerszámtartó és szerszámtartók
- Automatikus szán és golyósorsó kenőrendszer
- Kézi szegnyereg
- Hűtőfolyadék-szivattyú rendszer
- Munkatér világítás
- Könnyű hozzáférés a munkatérhez
- Kis helyigény
-
- Automatizálásra kész ( Ipar 4.0-ra kész kivitel)
- Teljesen zárt munkatér
Opcionális jellemzők
- Szerszámcsomagok
- 4-pofás független tokmány opciók
- Mozgó és álló bábok
- Kiterjesztett garanciális szerződések
- Szerviz/karbantartási szerződések
| Cikkszám | C-Student CNC |
| Csúcs távolság ( center width) | 1000 |
| Elrendezés: (Structure) | síkágyas |
| Főmotor teljesítménye ( Motor ) | 5,5 |
| Főorsó fokozatok száma (spindel ranges) | 3 |
| Főorsó furat (hole/bore thrugh the spindel) | 40 |
| Főorsó maximális fordulat (max spindel speeds) | 3000 |
| Főorsó végződés/belső kúp (spindle mount/taper ) | Camlock D1-4 |
| Függőleges főmotor teljesítmény (Vertical main motor rating) | 5,5 |
| Gép hossz (L=Machine lenght) | 2150 |
| Gép magasság (H=Machine height) | 1520 |
| Gép súly (Machine weight) | 975 |
| Gép szélesség (W=Machine widht) | 1320 |
| Gép típus | Student CNC |
| Gyorsmenet X (Rapid X) | 10 |
| Gyorsmenet Z (Rapid Z) - m/min | 10 |
| Keresztirányú előtolás ( X cross-slide feed) | 6000 |
| Max. elforduló átmérő (max. turning diam. over bed) | 330 |
| Pozicionálási pontosság (Positioning accuracy) | 0,002 |
| Szán felett elforduló átmérő (max turning diam. over support) | 210 |
| Szegnyereg belső kúp (tailstock taper) | MK3 |
| Tokmány átmérője ( Chuck size) | 160 |
| Vezérlés típusa (CNC Controller) | FANUC 0iT Mate |
| Vezeték típus: (slideway type) | prizmás / edzett lapos vezeték |
