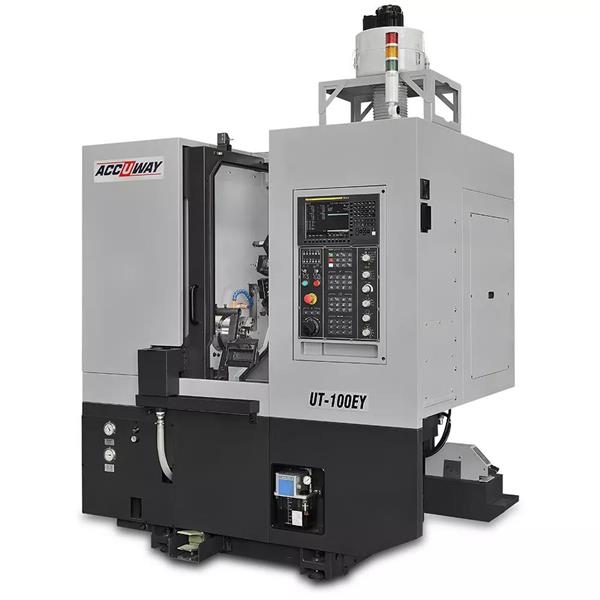

UT-100EY multitasking CNC eszterga
Leírás és Paraméterek
Gyártó bemutatása:
Az 1986-ban alapított Accuway Machinery Co. Ltd. a félvezetőipar számára öntőformák és szerszámok szállítására szakosodott, és a folyamatos fejlesztés és innováció révén bőséges precíziós megmunkálási tapasztalatot és technológiát halmozott fel.
Az alapítása óta folyamatos növekedést tapasztaló Accuway kibővítette üzleti tevékenységét szerszámgépek gyártásával. Jelenleg, több mint 10 000 m²-en, a folyamatos fejlesztésre összpontosítva, modern, nagypontosságú CNC szerszámgépeket gyárt, hogy megfeleljen a különböző ipari alkalmazások szigorú forgácsolási követelményeinek.
Saját öntvény-, revolverfej-, orsó- és egyedi szerszámtervezési technológiával rendelkeznek, hogy megfeleljenek a felmerülő gyártási kihívásoknak.
A szerszámgépekhez kínált egyedi portál töltőrendszerek kivételes termelékenységet és sokoldalúságot biztosító automatizálási megoldások.
Az UT-100EY eszterga bemutatása:
Az UT-100EY eszterga, kis helyigénye miatt, kiváló megoldás korlátozott méretű üzemi terület esetén.
A Meehanite öntvényből készült ferde gépágy és az edzett csúszó vezetékek nagy merevséget nyújtanak a megmunkálás során.
A hajtott tartós revolverfej és az Y-tengely nagy mértékben növeli a megmunkálhatóságot bonyolultabb munkadaraboknál.
Nagy pontosságú és gyors megmunkálás egyszerű konstrukcióval.
Alapfelszereltség:
FANUC 0i-T vezérlés 10.4”-os színes kijelzővel + Manual Guide i
3 pofás, hidraulikus működtetésű, átmenő tokmány
Láncos forgácskihordó kocsival
4-baros hűtőfolyadék rendszer
2 db késtartó (25x25)
3 db furatkéstartó (ø40)
40 mm-es szűkítő készlet (10/12/16/20/25/32 mm)
1 év garancia az ACCUWAY alkatrészekre
2 év garancia a FANUC vezérlőre
Opcionális kiegészítők:
10-baros hűtőfolyadék rendszer
15-baros hűtőfolyadék rendszer
Főorsón keresztüli levegő
Renishaw HPRA tool setter
VDI-30 revolverfej
axiális hajtott tartó
radiális hajtott tartó
Száladagoló interfész (24pines)
Száladagoló (1,2 m / ø5-65mm)
Darabelszedő
Olajköd elszívó
Olajleválasztó
Az 1986-ban alapított Accuway Machinery Co. Ltd. a félvezetőipar számára öntőformák és szerszámok szállítására szakosodott, és a folyamatos fejlesztés és innováció révén bőséges precíziós megmunkálási tapasztalatot és technológiát halmozott fel.
Az alapítása óta folyamatos növekedést tapasztaló Accuway kibővítette üzleti tevékenységét szerszámgépek gyártásával. Jelenleg, több mint 10 000 m²-en, a folyamatos fejlesztésre összpontosítva, modern, nagypontosságú CNC szerszámgépeket gyárt, hogy megfeleljen a különböző ipari alkalmazások szigorú forgácsolási követelményeinek.
Saját öntvény-, revolverfej-, orsó- és egyedi szerszámtervezési technológiával rendelkeznek, hogy megfeleljenek a felmerülő gyártási kihívásoknak.
A szerszámgépekhez kínált egyedi portál töltőrendszerek kivételes termelékenységet és sokoldalúságot biztosító automatizálási megoldások.
Az UT-100EY eszterga bemutatása:
Az UT-100EY eszterga, kis helyigénye miatt, kiváló megoldás korlátozott méretű üzemi terület esetén.
A Meehanite öntvényből készült ferde gépágy és az edzett csúszó vezetékek nagy merevséget nyújtanak a megmunkálás során.
A hajtott tartós revolverfej és az Y-tengely nagy mértékben növeli a megmunkálhatóságot bonyolultabb munkadaraboknál.
Nagy pontosságú és gyors megmunkálás egyszerű konstrukcióval.
Alapfelszereltség:
FANUC 0i-T vezérlés 10.4”-os színes kijelzővel + Manual Guide i
3 pofás, hidraulikus működtetésű, átmenő tokmány
Láncos forgácskihordó kocsival
4-baros hűtőfolyadék rendszer
2 db késtartó (25x25)
3 db furatkéstartó (ø40)
40 mm-es szűkítő készlet (10/12/16/20/25/32 mm)
1 év garancia az ACCUWAY alkatrészekre
2 év garancia a FANUC vezérlőre
Opcionális kiegészítők:
10-baros hűtőfolyadék rendszer
15-baros hűtőfolyadék rendszer
Főorsón keresztüli levegő
Renishaw HPRA tool setter
VDI-30 revolverfej
axiális hajtott tartó
radiális hajtott tartó
Száladagoló interfész (24pines)
Száladagoló (1,2 m / ø5-65mm)
Darabelszedő
Olajköd elszívó
Olajleválasztó
| Gép típus | UT-100EY multitasking CNC eszterga |
| Cikkszám | AW-UT-100EY |
| Ágy dőlésszög (Degree of slant bed) | 15 ° |
| Vezeték típus: edzett lapos / lineár | csúszó |
| Vezérlés típusa (controller type) | FANUC 0i-T |
| Y1 löket ( Y1 axis travel) | 25 mm |
| C tengely a főorsón van/ nincs (C axis) | van |
| Főorsó furat | 30 mm |
| Főorsó végződés/belső kúp (spindle mount/taper ) | A2-5 |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 12 db |
| Hajtott szerszámok száma (driven tool) | 12 db |
| Gyorsmenet X Rapid (X-X1) | 12 m/min |
| Gyorsmenet Z Rapid( Z-Z1) | 18 m/min |
| Pozicionálási pontosság (Positioning accuracy) | 0.005 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.003 mm |
| Gép hossz ( Lenght) | 2400 mm |
| Gép szélesség (Width) | 2000 mm |
| Gép magasság ( Height) | 2500 mm |
| Gép súly (machine weight) | 2300 kg |
