Leírás és Paraméterek
Orsószekrény:
- Magas szilárdságú, precízen előállított, kitűnő rezgéscsillapítású szürke öntvény, mely alkalmas
mind nagysebességű megmunkálásra, mind folyamatos nagy terhelés melletti igényes munkavégzésre
- A főorsó precízen csapágyazott ( SKF, NSK, FAG), edzett köszörült
Alaptartozékok:
-főorsó végződés DIN 55027
-elektromos szekrény vezérlő panellel 380V 3 fázis 50Hz
-hűtőrendszer
-géplámpa
-tokmány felfogató tárcsa D160mm
-hátsó burkolat
-burkolt vonó és vezérorsó
-tokmány burkolat
-késtartó burkolat
-ékszíjak
-cserekerekek
-szintező talpak
-alapozó készlet
-állócsúcs a főorsóhoz
-orsó átalakító adapter
-4 állású késtartó kulccsal
-szegnyereg gyorsoldással
-tartozék doboz
-kezelési leírás angol nyelven
A gép elérhető többféle csúcstávolsággal is:
- 500mm
- 750mm
- 1000mm
- Magas szilárdságú, precízen előállított, kitűnő rezgéscsillapítású szürke öntvény, mely alkalmas
mind nagysebességű megmunkálásra, mind folyamatos nagy terhelés melletti igényes munkavégzésre
- A főorsó precízen csapágyazott ( SKF, NSK, FAG), edzett köszörült
Alaptartozékok:
-főorsó végződés DIN 55027
-elektromos szekrény vezérlő panellel 380V 3 fázis 50Hz
-hűtőrendszer
-géplámpa
-tokmány felfogató tárcsa D160mm
-hátsó burkolat
-burkolt vonó és vezérorsó
-tokmány burkolat
-késtartó burkolat
-ékszíjak
-cserekerekek
-szintező talpak
-alapozó készlet
-állócsúcs a főorsóhoz
-orsó átalakító adapter
-4 állású késtartó kulccsal
-szegnyereg gyorsoldással
-tartozék doboz
-kezelési leírás angol nyelven
A gép elérhető többféle csúcstávolsággal is:
- 500mm
- 750mm
- 1000mm

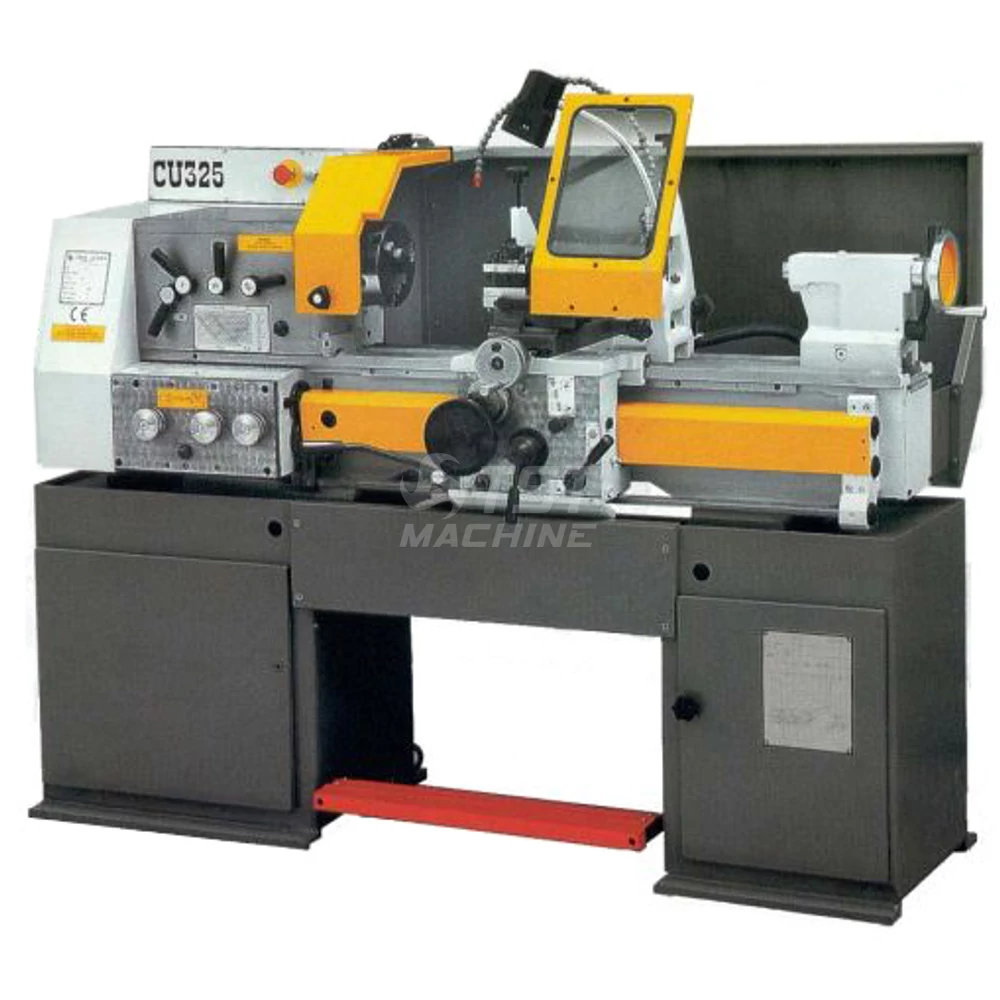

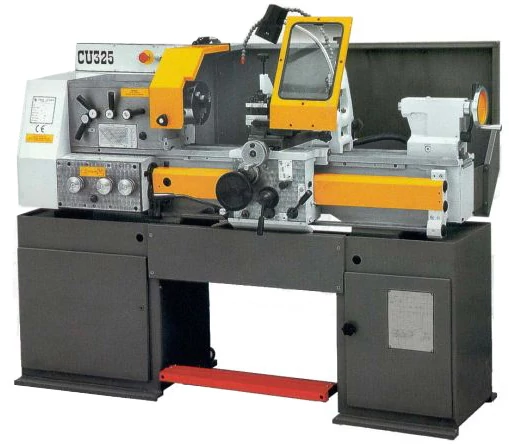

| Gép típus | CU325x1000 csúcseszterga digitális kijelzővel |
| Cikkszám | V-C325x1000 |
| Kialakíítás csúcspad / karusszel (center lathe / verical lathe) | Csúcseszterga |
| Digitális kijelző van/nincs ( DRO ) | opció |
| Csúcs magasság (center height) | 165 mm |
| keresztszán löket (cross-slide travel) | 150 mm |
| Hosszán löket ( longitudinal travel) mm | 1000 mm |
| Késszán löket (top-slide travel) | 95 mm |
| Ágy szélesség ( Bed width) | 200 mm |
| Főorsó furat (hole/bore thrugh the spindel) | 32 mm |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 40 mm |
| Szegnyereg belső kúp (tailstock taper) | MK3 |
| Keresztirányú előtolás van / nincs (cross-slide feeds) | 0,003-0,885 |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | 0,006-1,77 |
| Késszán előtolás van / nincs (top-slide feeds) | nincs |
| Keresztirányú gyorsmenet van / nincs (Cross-slide rapid feeed) | nincs |
| Vágható menetek metrikus (tapping metric) | 0,1-28 (48) |
| Vágható menetek whithworth (tapping whithworth/inch) | 2,5-75 (53) |
| Vágható menetek modul (tapping module) | 0,1-1,75 (19) |
| Vágható menetek diametrik (tapping diametric) | 4-70 (19) |
| Főorsó fokozatok db / fordulatszám 1/min (headstock speed) | (12) 85-2000 |
| Főmotor teljesítménye ( Motor ) | 2.2 kW |
| Gép hossz (L=Machine lenght) | 1200 mm |
| Gép szélesség (W=Machine widht) | 1300 mm |
| Gép magasság (H=Machine height) | 1550 mm |
| Gép súly (machine weight) | 780 kg |
