Leírás
Orsószekrény:
- Magas szilárdságú precízen előállított kitűnő rezgéscsillapítású szürke öntvény, mely alkalmas
mind nagysebességű megmunkálásra mind folyamatos nagy terhelés melletti igényes munkavégzésre.
- A főorsó precízen csapágyazott ( SKF, NSK, FAG) , edzett köszörült.
Alap tartozékok:
- Főorsó végződés DIN 55027
- Elektromos szekrény vezérlő panellel 380V 3 fázis 50Hz
- Hűtőrendszer
- Géplámpa
- Tokmány felfogató tárcsa D 160mm
- Hátsó burkolat
- Burkolt vonó és vezérorsó
- Tokmány burkolat
- Késtartó burkolat
- Ékszíjak
- Cserekerekek
- Szintező talpak
- Alapozó készlet
- Álló csúcs a főorsóhoz
- Orsó átalakító adapter
- 4 állású késtartó kulccsal
- Szegnyereg gyorsoldással
- Tartozék doboz
- Csúszó lapos csomagolás fóliával
- Kezelési leírás angol nyelven
Rendelhető tartozékok:
- 3 pofás tokmány 160 mm 570€
- 4 pofás tokmány 250 mm 720€
- 4 pofás síktárcsa 296 mm 225€
- Álló báb 10-70 mm 135€
- Futó báb 10-70 mm 180€
- Kúpesztergáló készülék 915€
- Menetóra 180€
- Eszterga szív és hajtótárcsa 300€
- Fúrócsúcs 90 €
- Fúrótokmány MT3 szárral 13mm-ig 60€
- Lábfék 240€
- Gyorscserélős késtartó szett: 650€
1db fej
3db 20x90mm négyzetes befogó
1db 20x90mm hengeres befogó
- Digitális kijelző üveg mérőlécekkel 1500€
- Magas szilárdságú precízen előállított kitűnő rezgéscsillapítású szürke öntvény, mely alkalmas
mind nagysebességű megmunkálásra mind folyamatos nagy terhelés melletti igényes munkavégzésre.
- A főorsó precízen csapágyazott ( SKF, NSK, FAG) , edzett köszörült.
Alap tartozékok:
- Főorsó végződés DIN 55027
- Elektromos szekrény vezérlő panellel 380V 3 fázis 50Hz
- Hűtőrendszer
- Géplámpa
- Tokmány felfogató tárcsa D 160mm
- Hátsó burkolat
- Burkolt vonó és vezérorsó
- Tokmány burkolat
- Késtartó burkolat
- Ékszíjak
- Cserekerekek
- Szintező talpak
- Alapozó készlet
- Álló csúcs a főorsóhoz
- Orsó átalakító adapter
- 4 állású késtartó kulccsal
- Szegnyereg gyorsoldással
- Tartozék doboz
- Csúszó lapos csomagolás fóliával
- Kezelési leírás angol nyelven
Rendelhető tartozékok:
- 3 pofás tokmány 160 mm 570€
- 4 pofás tokmány 250 mm 720€
- 4 pofás síktárcsa 296 mm 225€
- Álló báb 10-70 mm 135€
- Futó báb 10-70 mm 180€
- Kúpesztergáló készülék 915€
- Menetóra 180€
- Eszterga szív és hajtótárcsa 300€
- Fúrócsúcs 90 €
- Fúrótokmány MT3 szárral 13mm-ig 60€
- Lábfék 240€
- Gyorscserélős késtartó szett: 650€
1db fej
3db 20x90mm négyzetes befogó
1db 20x90mm hengeres befogó
- Digitális kijelző üveg mérőlécekkel 1500€
Paraméterek

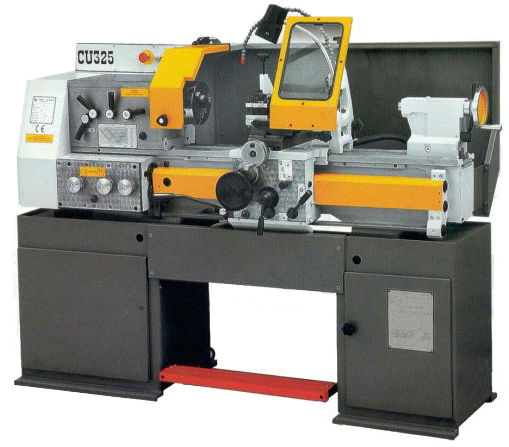

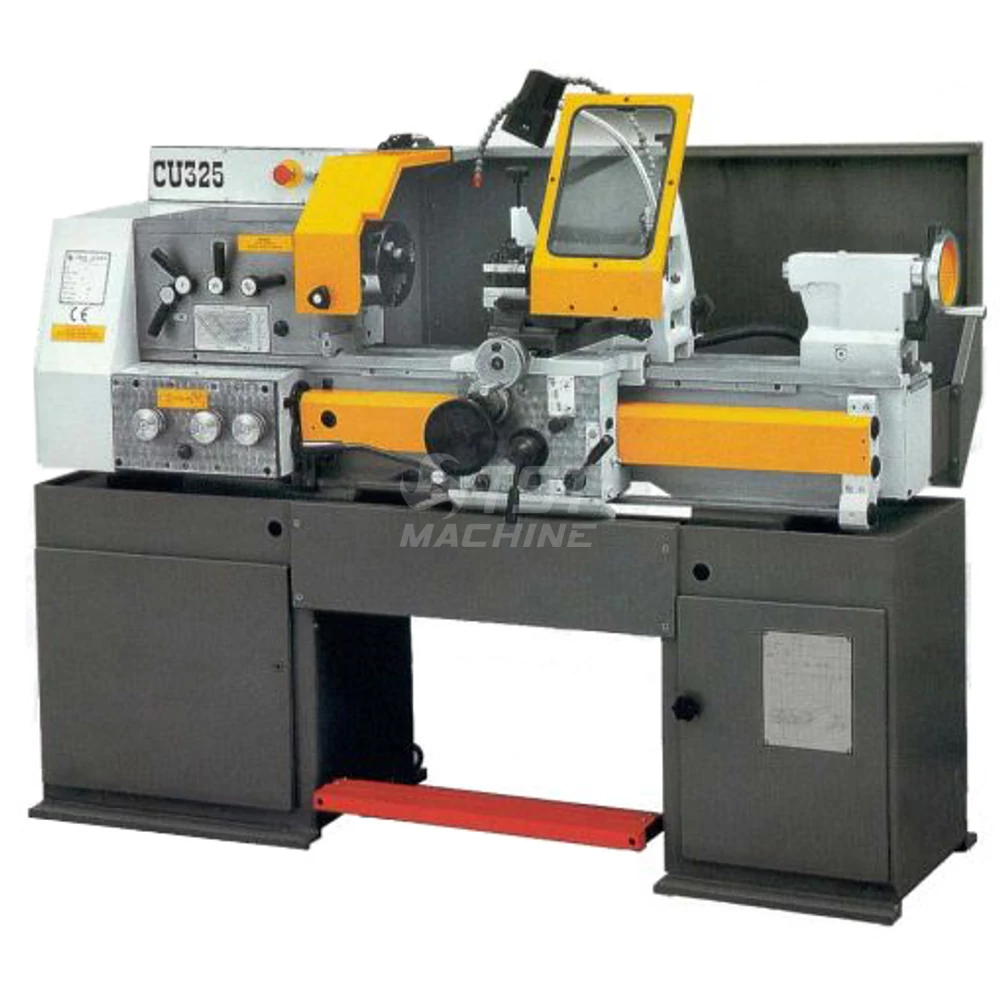

| Gép típus | CU325 csúcseszterga digitális kijelzővel |
| Cikkszám | V-C325x750 |
| Kialakíítás csúcspad / karusszel (center lathe / verical lathe) | Csúcseszterga |
| Digitális kijelző van/nincs ( DRO ) | opció |
| Csúcs magasság (center height) | 165 mm |
| keresztszán löket (cross-slide travel) | 150 mm |
| Hosszán löket ( longitudinal travel) mm | 750 mm |
| Késszán löket (top-slide travel) | 95 mm |
| Ágy szélesség ( Bed width) | 200 mm |
| Főorsó furat (hole/bore thrugh the spindel) | 32 mm |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 40 mm |
| Szegnyereg belső kúp (tailstock taper) | MK3 |
| Keresztirányú előtolás van / nincs (cross-slide feeds) | 0,003-0,885 |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | 0,006-1,77 |
| Késszán előtolás van / nincs (top-slide feeds) | nincs |
| Keresztirányú gyorsmenet van / nincs (Cross-slide rapid feeed) | nincs |
| Vágható menetek metrikus (tapping metric) | 0,1-28 (48) |
| Vágható menetek whithworth (tapping whithworth/inch) | 2,5-75 (53) |
| Vágható menetek modul (tapping module) | 0,1-1,75 (19) |
| Vágható menetek diametrik (tapping diametric) | 4-70 (19) |
| Főorsó fokozatok db / fordulatszám 1/min (headstock speed) | (12) 85-2000 |
| Főmotor teljesítménye ( Motor ) | 2.2 kW |
| Gép hossz (L=Machine lenght) | 1200 mm |
| Gép szélesség (W=Machine widht) | 1000 mm |
| Gép magasság (H=Machine height) | 1550 mm |
| Gép súly (machine weight) | 720 kg |
