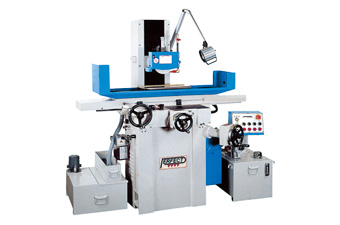

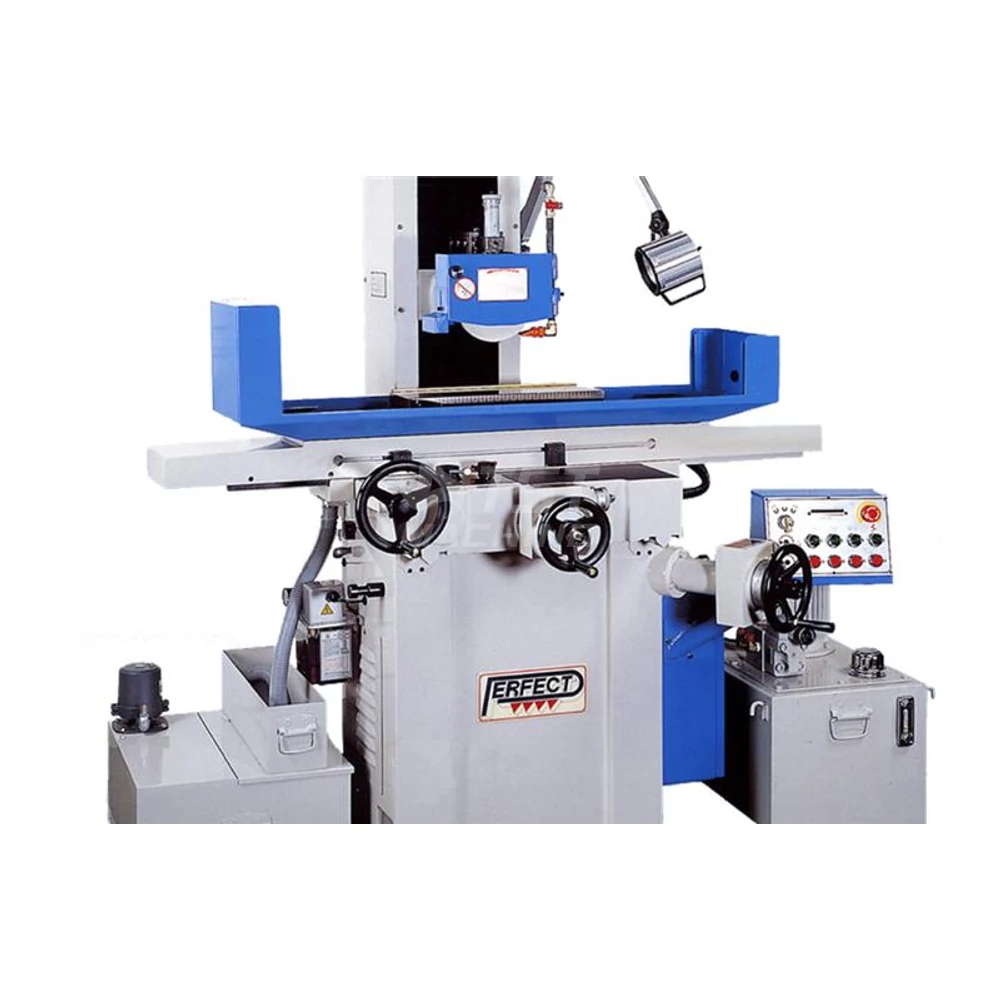

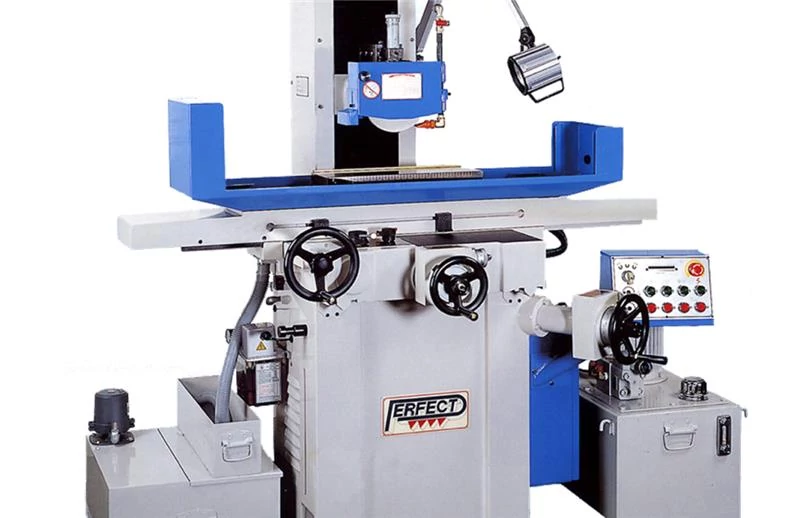

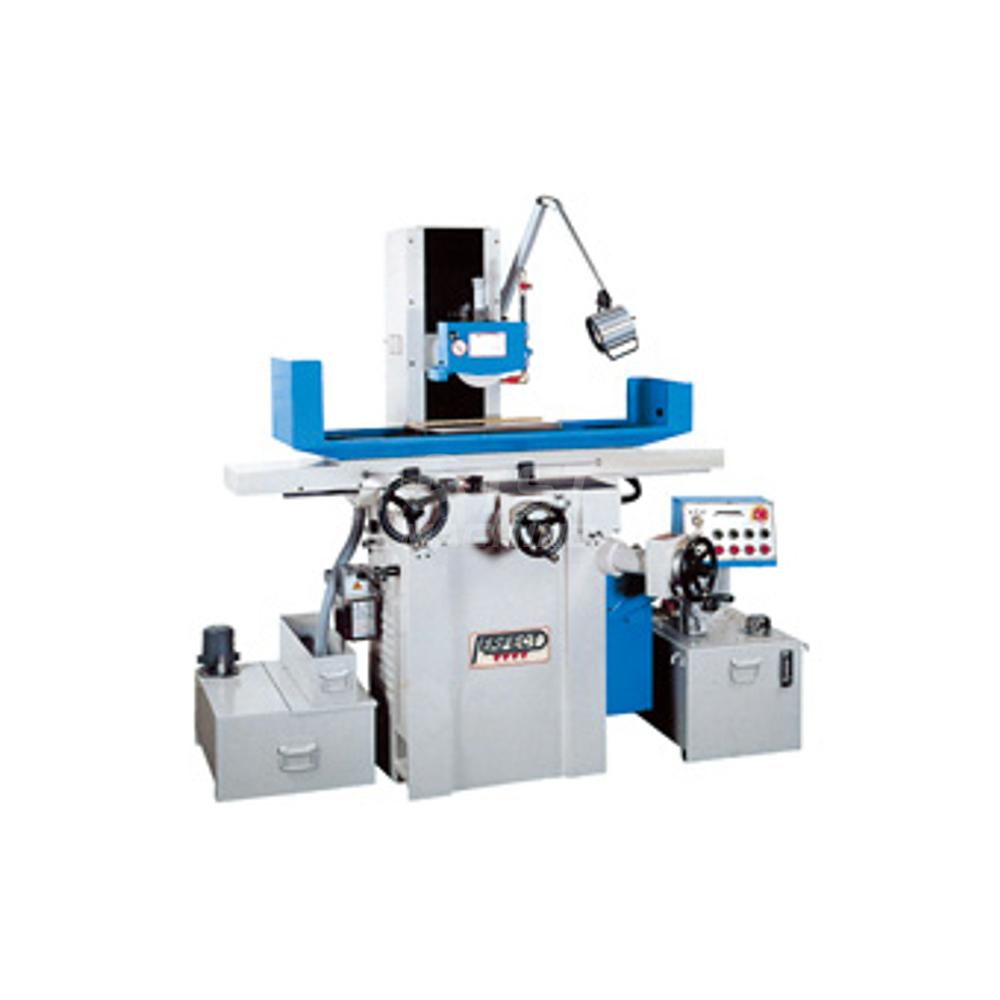

PFG-1545H Síkköszörű gép
Leírás és Paraméterek
Jellemzői:
Hidraulikus hosszirányú ,kézi keresztirányú mozgatás , kézi fogásvétel
• Optimális gépfelépítés – öntöttvas gépágy, a főbb részegységek a véges elemes módszer segítségével maximális merevségűre lettek tervezve.
• Turcite-B® (teflon) bevonatú csúszó vezetékek – az X és Z tengelyeken.
• Precíziós előfeszített főorsó felépítés – 2µm pontosság, P4 pontossági osztályú csapágyak, teljesen zárt főorsó burkolt a maximális élettartamért.
• Automatikus függőleges előtolás (opció) – könnyíti meg a gép kezelését.
• Választható AD5 kiegészítés – mindhárom tengely automatikus előtolással rendelkezik, ezáltal a gép kezelése még kényelmesebbé válik.
Alap tartozékok:
-Köszörű korong 180x 13x 31.75 (1db)
-Korong felfogató tárcsa (1db)
-Korong kiegyensúlyozó tengely és állvány
-Gyémánt koronglehúzó
-Szintező készlet a gép telepítéséhez
-kezelőszerszámok
-munkatér világítás
-angol nyelvű kezelés utasítás
Opciók:
permanens mágneses asztal 150x450 mm-es
permanens mágneses asztal 150x450 mm-es finom osztású
elektromágneses asztal 150x450 mm-es
elektromágneses asztal 150x450 mm-es finom osztású
autom. Demagnetizáló 5 A-s
hűtőrendszer
ködleválasztó rendszer
hűtő/ködleválasztó rendszer
mágneses szeparátor és hűtőrendszer MCA-20
auto. papírszűrő és hűtőrendszer PFA-20
auto. papírszűrő mágneses szeparátorral és hűtőrendszer MPFA-20
kézi párhuzamos koronglehúzó
golyósorsó a keresztirányú előtoláshoz
mikro keresztelőtolás
gépi függőlege előtolás
autom. függőleges mozgatás AD5 NC az AH típushoz
korongfelfogó tüske
Hidraulikus hosszirányú ,kézi keresztirányú mozgatás , kézi fogásvétel
• Optimális gépfelépítés – öntöttvas gépágy, a főbb részegységek a véges elemes módszer segítségével maximális merevségűre lettek tervezve.
• Turcite-B® (teflon) bevonatú csúszó vezetékek – az X és Z tengelyeken.
• Precíziós előfeszített főorsó felépítés – 2µm pontosság, P4 pontossági osztályú csapágyak, teljesen zárt főorsó burkolt a maximális élettartamért.
• Automatikus függőleges előtolás (opció) – könnyíti meg a gép kezelését.
• Választható AD5 kiegészítés – mindhárom tengely automatikus előtolással rendelkezik, ezáltal a gép kezelése még kényelmesebbé válik.
Alap tartozékok:
-Köszörű korong 180x 13x 31.75 (1db)
-Korong felfogató tárcsa (1db)
-Korong kiegyensúlyozó tengely és állvány
-Gyémánt koronglehúzó
-Szintező készlet a gép telepítéséhez
-kezelőszerszámok
-munkatér világítás
-angol nyelvű kezelés utasítás
Opciók:
permanens mágneses asztal 150x450 mm-es
permanens mágneses asztal 150x450 mm-es finom osztású
elektromágneses asztal 150x450 mm-es
elektromágneses asztal 150x450 mm-es finom osztású
autom. Demagnetizáló 5 A-s
hűtőrendszer
ködleválasztó rendszer
hűtő/ködleválasztó rendszer
mágneses szeparátor és hűtőrendszer MCA-20
auto. papírszűrő és hűtőrendszer PFA-20
auto. papírszűrő mágneses szeparátorral és hűtőrendszer MPFA-20
kézi párhuzamos koronglehúzó
golyósorsó a keresztirányú előtoláshoz
mikro keresztelőtolás
gépi függőlege előtolás
autom. függőleges mozgatás AD5 NC az AH típushoz
korongfelfogó tüske
| Gép típus | PFG-1545H Hagyományos síkköszörű gép |
| Cikkszám | PE-PFG-1545H |
| Asztal vezetése: görgős/csúszó (Table guideway ball rolling/V+flat way) | csúszóvezetékes |
| Asztal méret hossz x szélesség mm (work table dimension) | 450x150 |
| Orsó tengely asztal távolsága (spindle center to table dist.) | 450 mm |
| Asztal terhelhetőség (max part. weight) | 144 kg |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 2 |
| Gép hossz (L=Machine lenght) | 1900 mm |
| Gép magasság (H=Machine height) | 1300 mm |
| Gép súly (machine weight) | 900 kg |
| Gép tömeg (Machine weight) | 900 kg |
