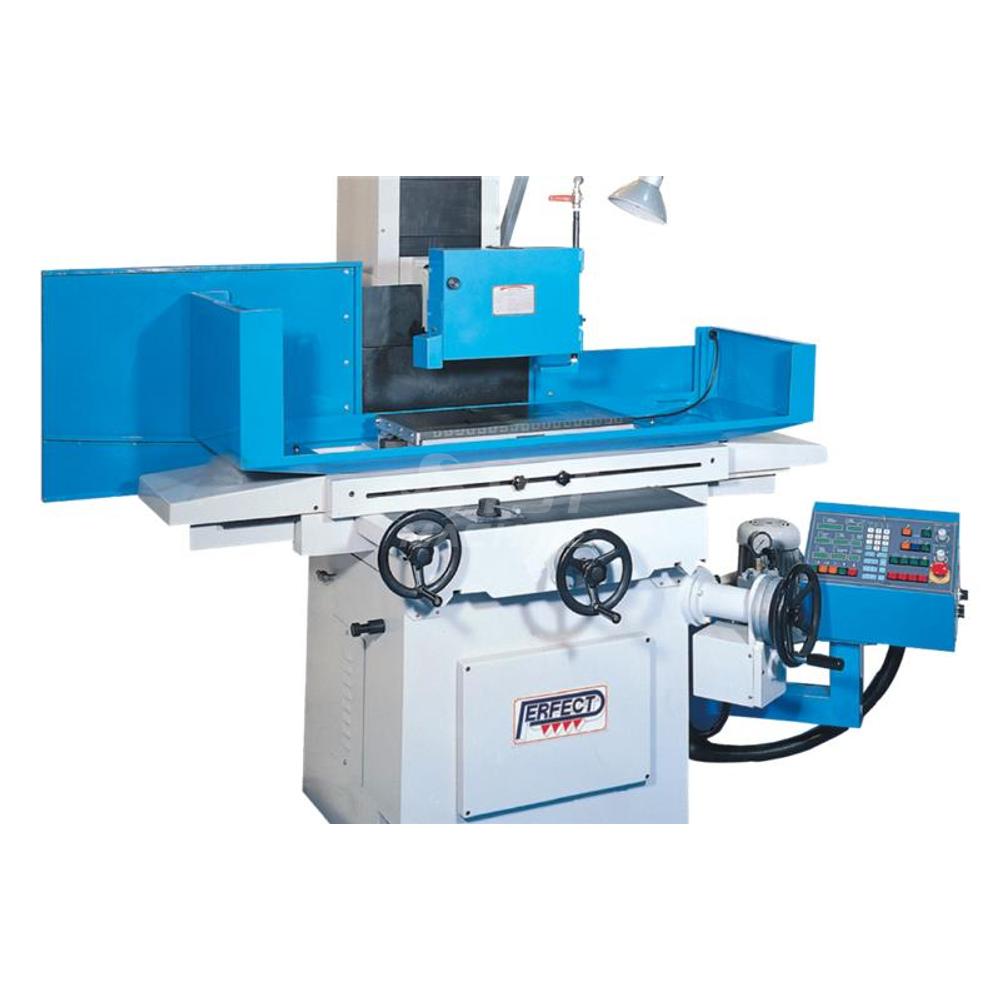

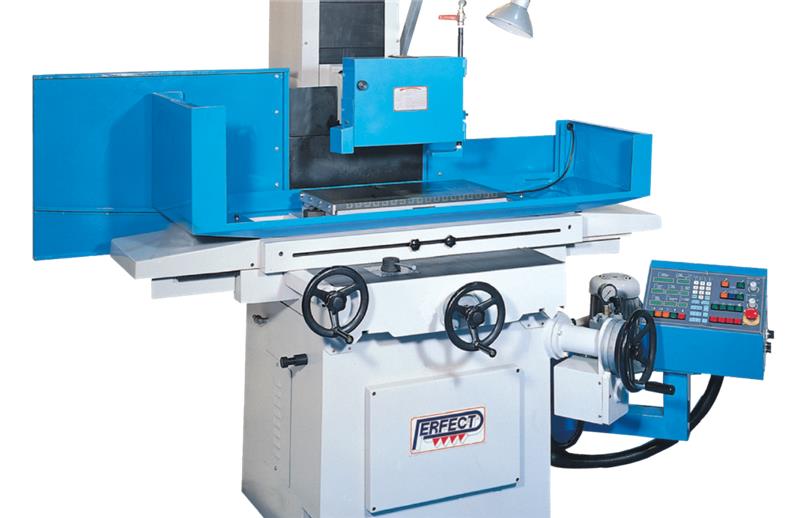

PFG-CL3060AH Síkköszörű

Leírás

Az AH széria jellemzője a hidraulikus hosszirányú előtolás, az automatikus keresztirányú és a kézi függőleges fogásvétel

A CL széria jellemzője a 14"-os köszörűkő és a 3,7kW-os motor




Optimalizált szerkezeti felépítés

Magas minőségű öntöttvasból készült gépelemek a kiemelkedő szerkezeti merevségért
A tervezésnél figyelembe vették az alkatrészeket érő erőhatásokat, így az eredmény egy kiemelkedően merev és stabil berendezés, mely nagy megmunkálási pontossággal rendelkezik

Precíziós kőorsó

P4 osztályú, ferdehatásvonalú görgős csapágyazással ellátott kőorsó, mely 2 mikronos kifutási pontossággal rendelkezik
Zárt felépítésű, kenéssel ellátott orsóház, ami nagy pontosságot biztosít az alkatrész teljes élettartama során

Turcite-B bevonatú csúszóvezetékek

Pontos és stabil mozgás az X és Z tengelyen, mivel a csúszóvezeték Turcite-B bevonattal rendelkezik


Alapfelszereltség:

Köszörűkő: 355x38x127mm
Kő felfogó tárcsa
Tárcsalehúzó
Korong kiegyensúlyozó tengely és állvány
Gyémánt koronglehúzó
Szintező készlet
Kezelőszerszámok
Munkalámpa
Kezelési kézikönyv angol nyelven

Paraméterek

Gép típus PFG-CL3060AH Síkköszörű
Cikkszám PE-PFG-CL3060AH
Asztal méret hossz x szélesség mm (work table dimension) 600x300
Orsó tengely asztal távolsága (spindle center to table dist.) 500 mm
Kőszörükő mérete D x d x v (grinding wheel dim.) 355x38x127
Asztal terhelhetőség (max part. weight) 300 kg
Főmotor teljesítmény / fesz. (headstock / spindle motor) 3,7
Gép hossz (L=Machine lenght) 2300 mm
Gép szélesség (W=Machine widht) 1940 mm
Gép magasság (H=Machine height) 2200 mm
Gép súly (machine weight) 1950 kg
