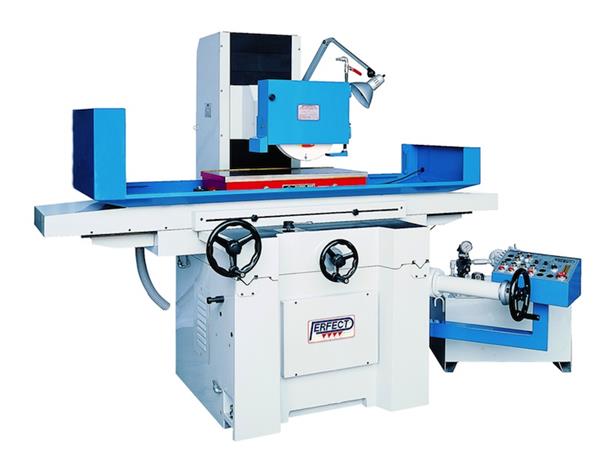

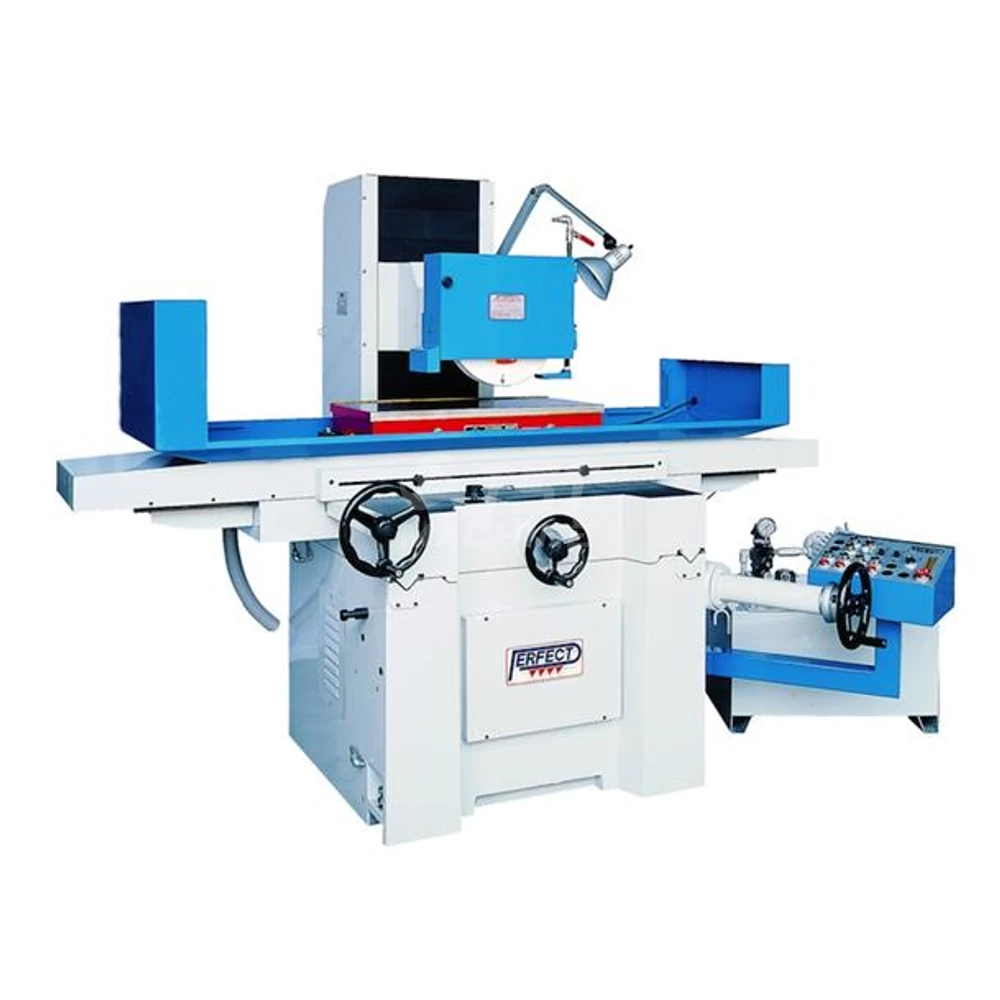

PFG-CS3060AH Precíziós Síkköszörű
Leírás és Paraméterek
PFG precíziós síkköszörűk általános jellemzői:
• Optimális gépfelépítés – öntöttvas gépágy, a főbb részegységek a véges elemes módszer segítségével maximális merevségűre lettek tervezve.
• Turcite-B® (teflon) bevonatú csúszó vezetékek – az X és Z tengelyeken.
• Precíziós előfeszített főorsó felépítés – 2µm pontosság, P4 pontossági osztályú csapágyak, teljesen zárt főorsó burkolt a maximális élettartamért.
Betűjelek a megfelelő gép kiválasztásához :
Példa megnevezés: PFG-CS 3060 AHR
• M széria Minden mozgatás kézi ( csak kis gépeknél PFG 1245 , PFG 2054 , PFG 2550 )
• AH széria Hidraulikus hosszmozgatás , automatikus keresztmozgatás és kézi fogásvétel
• AHR széria Hidraulikus hosszmozgatás , automatikus keresztmozgatás
AC szervomotorral szerelt függőleges mozgás
PLC vel programozható automata fogásvételi funkcióval ( AD5-ös opció)
• C szériák Kereszt előtolás szilárdtest relével állítható,
Hosszirány szenzorral szerelt,
Függőlegesen alapkiépítésben kézzel ( AH széria)
15 percenként kenőciklusok
• D szériák Kereszt előtolás szilárdtest relével állítható, automata előtolással
Hosszirány szenzorral és szolenoid szeleppel vezérelt,
Függőlegesen alapkiépítésben kézzel ( AH széria)
Folyamatos kenőciklusok és fröccsenő víz elleni védőburkolattal
• CS és DS szériák 7” -os köszörűkővel és
1,5 kW os főmotorral készülnek
• CL és DL szériák 14”-os köszörűkővel és
3,7 kW os főmotorralkészülnek
Alaptartozékok:
• Köszörűkő
• Felfogató tárcsa
• Korongszerelő szerszám
• Korong kiegyensúlyozó tengely és talp
• Gyémánt koronglehúzó
• Mágnes asztal automata demagnetizálóval
• Papírszalagos automata hűtőrendszer
• Kézi működtetésű kőlehúzó készülék
• Fröccsenés gátló hátfal
• Szintező talpak
• Kezelő szerszámok
• Munkalámpa
• Angol gépkönyv
• CE minősítés
Rendelhető opciók:
• hűtőrendszer mágneses leválasztóval
• páraelszívós hűtőrendszer
• Autó kereszt előtoló rendszer
• golyósorsó a kereszt előtoláshoz
• kereszt és a függőleges makro előtolás 0,001 mm es lépésközzel
• gyors függőleges megközelítés
• automata fogásvétel AD5 (NC) funkció
• extra felfogató tárcsák
• autó demagnetizáló berendezés
• párhuzamos kőlehúzó berendezés
• teljesen zárt burkolat
• Optimális gépfelépítés – öntöttvas gépágy, a főbb részegységek a véges elemes módszer segítségével maximális merevségűre lettek tervezve.
• Turcite-B® (teflon) bevonatú csúszó vezetékek – az X és Z tengelyeken.
• Precíziós előfeszített főorsó felépítés – 2µm pontosság, P4 pontossági osztályú csapágyak, teljesen zárt főorsó burkolt a maximális élettartamért.
Betűjelek a megfelelő gép kiválasztásához :
Példa megnevezés: PFG-CS 3060 AHR
• M széria Minden mozgatás kézi ( csak kis gépeknél PFG 1245 , PFG 2054 , PFG 2550 )
• AH széria Hidraulikus hosszmozgatás , automatikus keresztmozgatás és kézi fogásvétel
• AHR széria Hidraulikus hosszmozgatás , automatikus keresztmozgatás
AC szervomotorral szerelt függőleges mozgás
PLC vel programozható automata fogásvételi funkcióval ( AD5-ös opció)
• C szériák Kereszt előtolás szilárdtest relével állítható,
Hosszirány szenzorral szerelt,
Függőlegesen alapkiépítésben kézzel ( AH széria)
15 percenként kenőciklusok
• D szériák Kereszt előtolás szilárdtest relével állítható, automata előtolással
Hosszirány szenzorral és szolenoid szeleppel vezérelt,
Függőlegesen alapkiépítésben kézzel ( AH széria)
Folyamatos kenőciklusok és fröccsenő víz elleni védőburkolattal
• CS és DS szériák 7” -os köszörűkővel és
1,5 kW os főmotorral készülnek
• CL és DL szériák 14”-os köszörűkővel és
3,7 kW os főmotorralkészülnek
Alaptartozékok:
• Köszörűkő
• Felfogató tárcsa
• Korongszerelő szerszám
• Korong kiegyensúlyozó tengely és talp
• Gyémánt koronglehúzó
• Mágnes asztal automata demagnetizálóval
• Papírszalagos automata hűtőrendszer
• Kézi működtetésű kőlehúzó készülék
• Fröccsenés gátló hátfal
• Szintező talpak
• Kezelő szerszámok
• Munkalámpa
• Angol gépkönyv
• CE minősítés
Rendelhető opciók:
• hűtőrendszer mágneses leválasztóval
• páraelszívós hűtőrendszer
• Autó kereszt előtoló rendszer
• golyósorsó a kereszt előtoláshoz
• kereszt és a függőleges makro előtolás 0,001 mm es lépésközzel
• gyors függőleges megközelítés
• automata fogásvétel AD5 (NC) funkció
• extra felfogató tárcsák
• autó demagnetizáló berendezés
• párhuzamos kőlehúzó berendezés
• teljesen zárt burkolat
| Gép típus | PFG-CS3060AH Hagyományos síkköszörűgép |
| Cikkszám | PFG-CS3060AH |
| Digitális kijelző van/ nincs ( DRO) | opció |
| Előtolás módja: kézi / X-Y előtolás / X-Y-Z előtolás (Feed :man. / X-Y / X-Y-Z ) | Automata mindkét tengelyen- Hidraulikus |
| Asztal vezetése: görgős/csúszó (Table guideway ball rolling/V+flat way) | V görgős + csúszó |
| Asztal méret hossz x szélesség mm (work table dimension) | 600 x 300 |
| Hosszirányú löket ( X longitudinal travel) | 600 mm |
Keresztirányú löket ( Y cross travel)
|
300 mm |
| Orsó tengely asztal távolsága (spindle center to table dist.) | 500 mm |
| Hosszirányú előtolás (table feed X) | 25 m/min |
| Keresztirányú előtolás Y ( table feed Y) | 20 mm/löket |
| Hosszirányú gyorsmenet X (table rapid X) | 25 m/min |
| Keresztirányú gyorsmenet Y (table rapid Y) | 20 m/min |
| Függőleges kézi fogásvétel osztása (scale ring division Z) | 0.001 mm/oszt |
| Kőszörükő mérete (grinding wheel dim.) | 180 mm |
| Kőszörükő mérete opció (grinding wheel dim.op) | 360 mm |
| Asztal terhelhetőség (max part. weight) | 300 kg |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 2/400 / 50 HRZ |
| Gép hossz (L=Machine lenght) | 2650 mm |
| Gép szélesség (W=Machine widht) | 1550 mm |
| Gép magasság (H=Machine height) | 1800 mm |
| Gép súly (machine weight) | 1700 kg |
| Gép tömeg (Machine weight) | 1700 kg |
