Leírás és Paraméterek
Az AH széria jellemzője a hidraulikus hosszirányú előtolás, az automatikus keresztirányú és a kézi függőleges fogásvétel
A DS széria jellemzője a 7"-os köszörűkő és a 1,5kW-os motor
Optimalizált szerkezeti felépítés
Magas minőségű öntöttvasból készült gépelemek a kiemelkedő szerkezeti merevségért
A tervezésnél figyelembe vették az alkatrészeket érő erőhatásokat, így az eredmény egy kiemelkedően merev és stabil berendezés, mely nagy megmunkálási pontossággal rendelkezik
Precíziós kőorsó
P4 osztályú, ferdehatásvonalú görgős csapágyazással ellátott kőorsó, mely 2 mikronos kifutási pontossággal rendelkezik
Zárt felépítésű, kenéssel ellátott orsóház, ami nagy pontosságot biztosít az alkatrész teljes élettartama során
Turcite-B bevonatú csúszóvezetékek
Pontos és stabil mozgás az X és Z tengelyen, mivel a csúszóvezeték Turcite-B bevonattal rendelkezik
Alapfelszereltség:
Köszörűkő: 355x38x127mm
Kő felfogó tárcsa
Tárcsalehúzó
Korong kiegyensúlyozó tengely és állvány
Gyémánt koronglehúzó
Szintező készlet
Kezelőszerszámok
Munkalámpa
Kezelési kézikönyv angol nyelven
Automata keresztirányú löket állítás
Hosszirányú szenzor és szolenoid
Állandó kenés
Fröccsenésgátló pajzs
A DS széria jellemzője a 7"-os köszörűkő és a 1,5kW-os motor
Optimalizált szerkezeti felépítés
Magas minőségű öntöttvasból készült gépelemek a kiemelkedő szerkezeti merevségért
A tervezésnél figyelembe vették az alkatrészeket érő erőhatásokat, így az eredmény egy kiemelkedően merev és stabil berendezés, mely nagy megmunkálási pontossággal rendelkezik
Precíziós kőorsó
P4 osztályú, ferdehatásvonalú görgős csapágyazással ellátott kőorsó, mely 2 mikronos kifutási pontossággal rendelkezik
Zárt felépítésű, kenéssel ellátott orsóház, ami nagy pontosságot biztosít az alkatrész teljes élettartama során
Turcite-B bevonatú csúszóvezetékek
Pontos és stabil mozgás az X és Z tengelyen, mivel a csúszóvezeték Turcite-B bevonattal rendelkezik
Alapfelszereltség:
Köszörűkő: 355x38x127mm
Kő felfogó tárcsa
Tárcsalehúzó
Korong kiegyensúlyozó tengely és állvány
Gyémánt koronglehúzó
Szintező készlet
Kezelőszerszámok
Munkalámpa
Kezelési kézikönyv angol nyelven
Automata keresztirányú löket állítás
Hosszirányú szenzor és szolenoid
Állandó kenés
Fröccsenésgátló pajzs

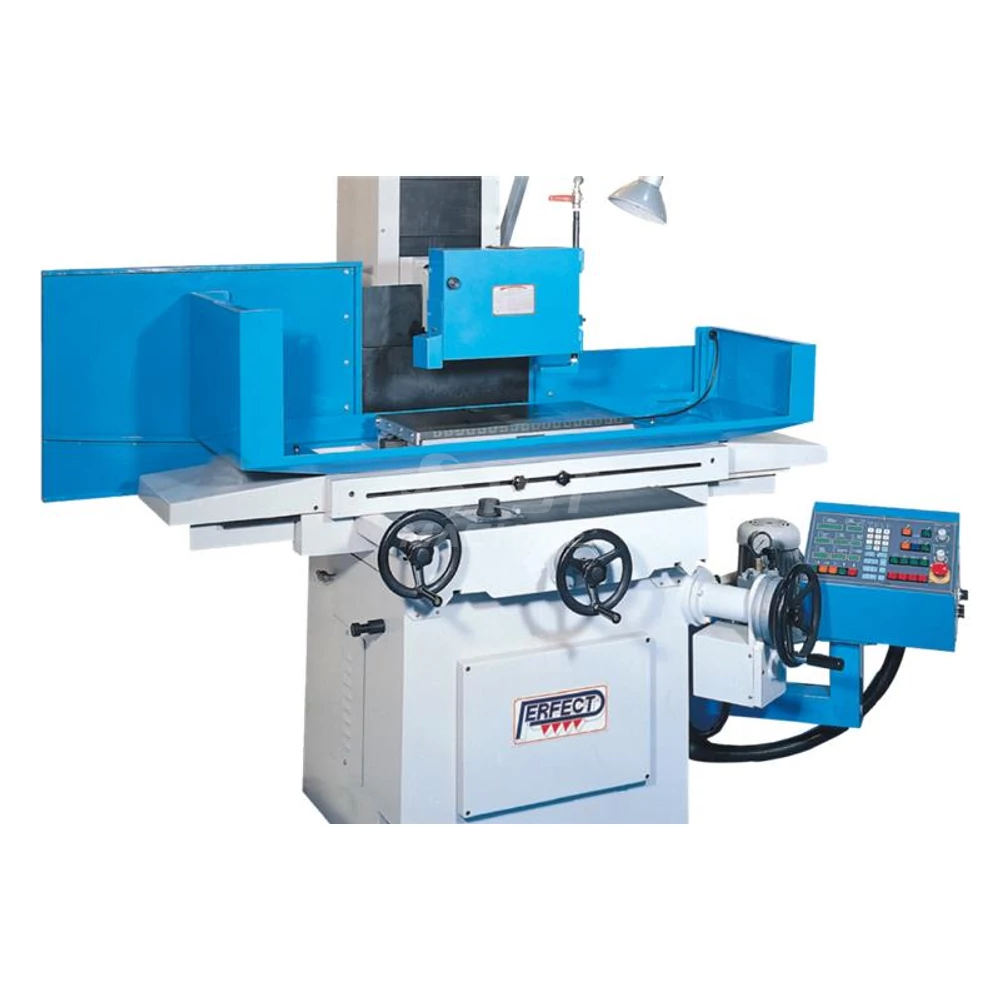

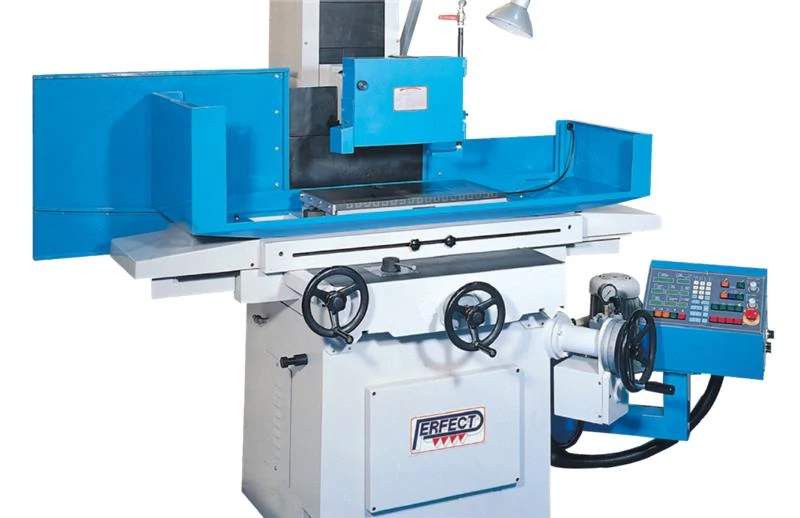

| Gép típus | PFG-DS3060AH Precíziós síkköszörű |
| Cikkszám | PE-PFG-DS3060AH |
| Gép súly (machine weight) | 1950 kg |
| Asztal méret hossz x szélesség mm (work table dimension) | 600x300 |
| Orsó tengely asztal távolsága (spindle center to table dist.) | 500 mm |
| Kőszörükő mérete D x d x v (grinding wheel dim.) | 355x38x127 |
| Asztal terhelhetőség (max part. weight) | 300 kg |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 1,5 |
| Gép hossz (L=Machine lenght) | 2300 mm |
| Gép szélesség (W=Machine widht) | 1940 mm |
| Gép magasság (H=Machine height) | 2200 mm |
